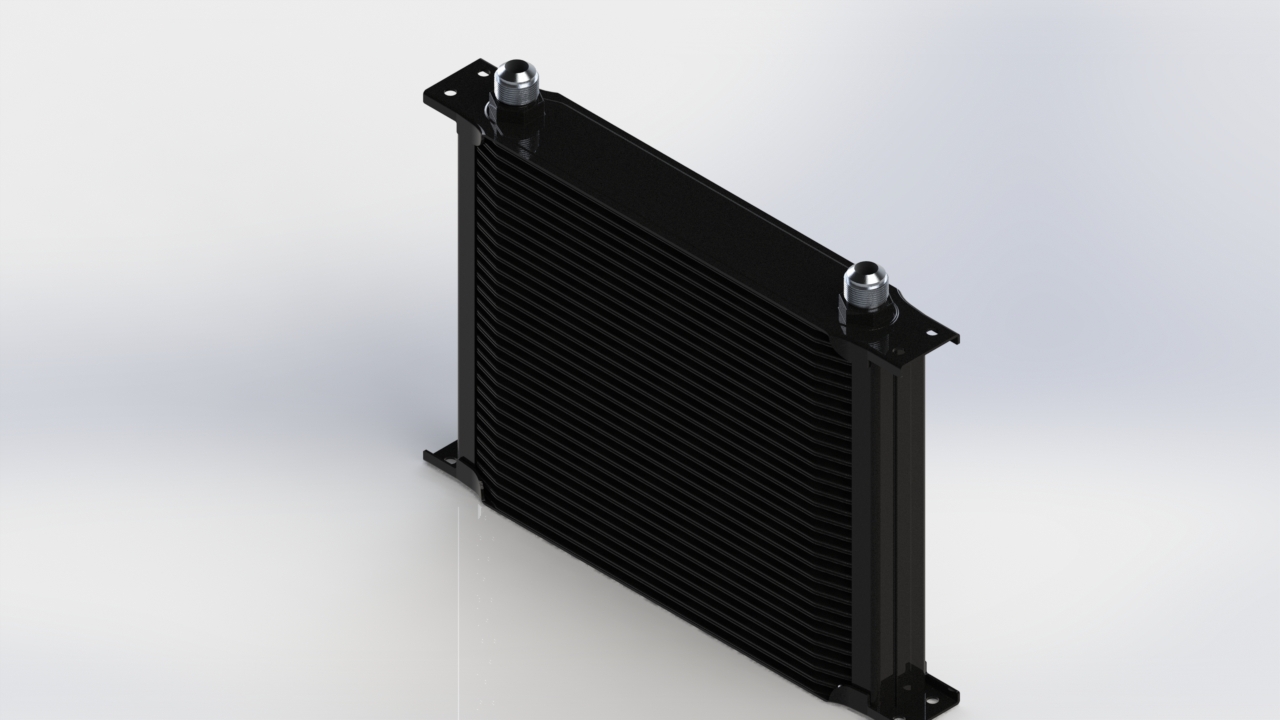

Представляю модель радиатора масляного JR-7030. Радиатор предназначен для охлаждения масла в коробках передач и двигателях. Выполнен из алюминиевого сплава, имеет 30 охлаждающих рядов, 8 отверстий крепления радиатора обеспечивают возможность широкого варианта закрепления радиатора. Подключение радиатора осуществляется алюминиевыми фитингами размерностью AN10.
Модель состоит из 3 твердых тел в одной детали. Для тех кому важна детализация, нужно высветлить 2 последних элемента, являющиеся сеткой радиатора, в первоначальном виде она погашена для большей производительности модели.
Модель полностью соответствует оригинальной детали. Погрешность составляет 0,1 мм. Резьба в модели добавлена исключительно для лучшей визуализации, но не для технического использования!
