Расчёт автомобиля с разработкой (модернизацией) рулевого механизма

ГУВП «Белорусско-Российский университет»
Кафедра «Техническая эксплуатация автомобилей»
Курсовая работа
по дисциплине: ”Автомобили”
Тема: Расчет автомобиля с разработкой (модернизацией) рулевого механизма
Могилёв 2018

Содержание

Введение 4
1 Проектировочный тяговый расчет автомобиля 5
1.1 Определение назначения, условий и режимов работы автомобиля... 5
1.2 Выбор прототипа и анализ его технической характеристики 6
1.3 Расчет максимальной мощности двигателя 8
1.4 Внешняя скоростная характеристика двигателя 8
2 Поверочный тяговый расчет автомобиля 10
2.1 Расчет передаточных чисел трансмиссии 10
2.2 Расчет кинематической скорости автомобиля по передачам 13
2.3 Тяговая характеристика автомобиля 14
2.4 Динамическая характеристика автомобиля 16
2.5 Характеристики динамика разгона автомобиля 16
3 Топливно-экономический расчет автомобиля 20
3.1 Расчет баланса и степени использования мощности 20
3.2 Расчет расходов топлив 23
4 Описание конструкции разрабатываемого агрегата 25
5 Расчёт рулевого механизма 26
5.1 Кинематический расчёт рулевого привода 27
5.2 Расчет рулевого управления на прочность 29
5.3 Расчет рулевого вала 32
5.4 Расчет механизма "шестерня - рейка" 33
6 Техническая характеристика автомобиля 37
Заключение 38
Список литературы 39

В проекте выполняется:
а) проектировочный тяговый расчет автомобиля, т.е. определить основные его параметры, включая компоновочные размеры, а также параметры двигателя и трансмиссии;
б) поверочный тяговый расчет автомобиля;
в) топливно-экономический расчет;
г) разработку сцепления
д) составить техническую характеристику.

Исходные данные:
а) максимальная скорость движения: 149 км/ч;
б) класс автомобиля: 2;
в) вид автомобиля: 1;
г) тип двигателя: дизельный.
По заданному классу и виду автомобиля, заданной максимальной скорости движения автомобиля, а также по типу двигателя был выбран автомобиль Opel - Astra H Caravan

Состав: чертежи, записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Расчёт автомобиля с разработкой (модернизацией) рулевого механизма

Автомобили/
Автомобили/Titulnik.doc
Автомобили/Графики.cdw
Автомобили/Записка.docx
Автомобили/Спецификация Автомобили.spw
Автомобили/Спецификация Автомобили.spw.bak
Автомобили/Титульник на папку.docx
Автомобили/Титульник.docx

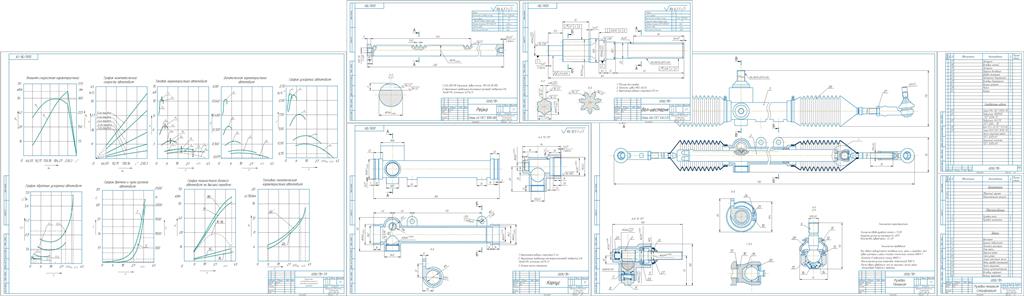

Автомобили/Чертеж корпус.cdw
Автомобили/Чертеж рейка.cdw
Автомобили/Чертеж сборочный механизм.cdw
Автомобили/Чертеж сборочный механизм.cdw.bak
Автомобили/Чертеж шестерня.cdw
