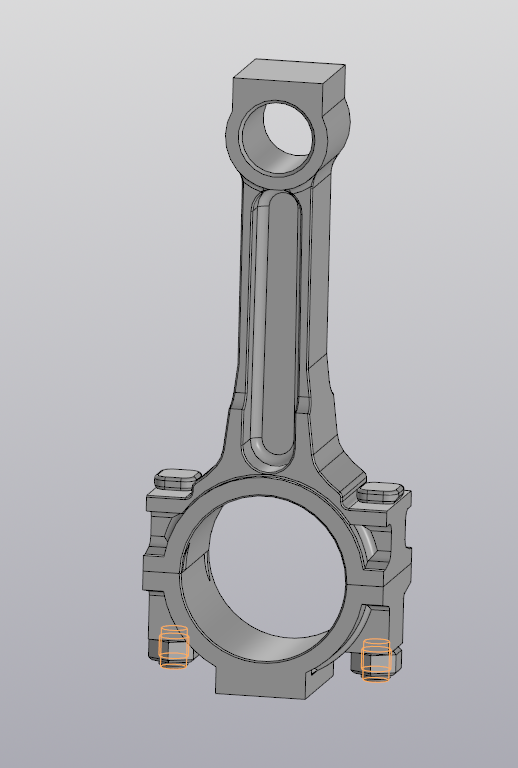

Шатун от двигателя ВАЗ 2101,
Длина - 136 мм
Толщина нижней головки - 40 мм
Ширина верхней головки - 32 мм
Ширина нижней головки - 75 мм
Размеры сняты с реальной модели.
Сборка состоит из:
1) Верхней части шатуна;
2) Нижней части шатуна;
3) Двух шатунных болтов;
4) Двух шатунных гаек.
