Турбокомпрессор автомобильный

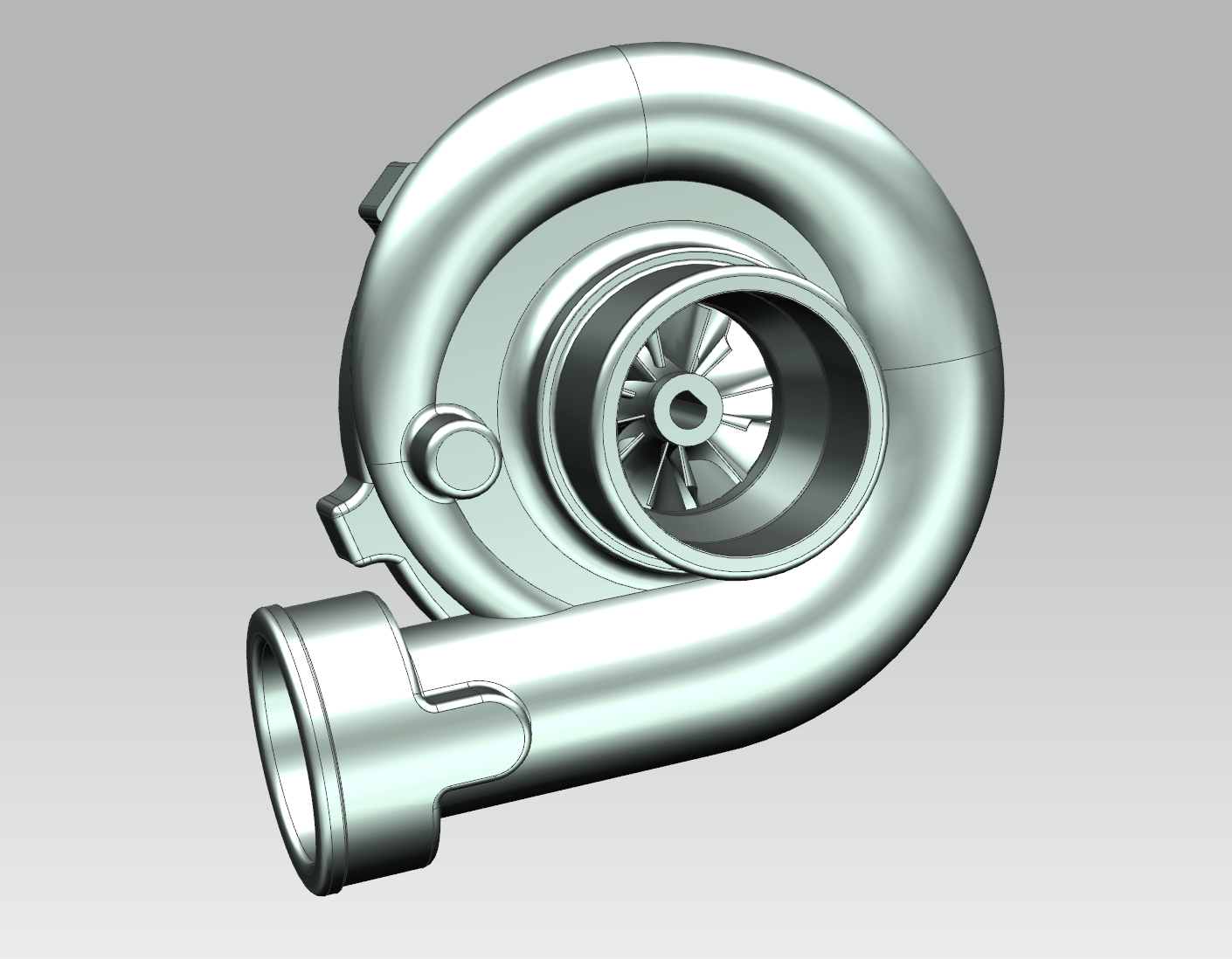

Данная модель представляет собой компрессорную часть автомобильного турбокомпрессора, с активным диаметром рабочего колеса 60 мм. Диаметр патрубка нагнетателя 46 мм.
Компрессор рассчитан на частоту вращения до 100 тыс. об/мин. Производительность 0.112 кг/с (0.092 м3/с)

Модель состоит из крышки корпуса, корпуса нагнетателя (улитки) и рабочего колеса. Рабочее колесо имеет вырезы для фиксации на вал.

Состав: 3D Сборка в формтате .x_t

Софт: NX 12

Файлы:
Turbine_automobile.x_t
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
