Узел поворота вездехода Каракар. Диаметр болванки 100мм Диаметр вала 50мм Сталь 10мм. Наименование подшипников. Файлы DXF для раскроя лазером.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Узел поворота на вездеход
Узел поворота на вездеход
1
17
796
18
2
20
Сообщить о проблеме
Автор
макс
Дата
26.12.2022
Язык
Русский
Состав
3D сборка
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Вал перелома поворота вертикальный.SLDPRT
-
Вал стопора рам.SLDPRT
-
Закладные в узел перелома 10мм 2шт.DXF
-
Закладные в узел перелома 10мм 2шт.SLDPRT
-
Кольцо усиления сталь 10мм 2шт.DXF
-
Кольцо усиления сталь 10мм 2шт.SLDPRT
-
Перемычка стопора сталь 10мм 2шт.DXF
-
Перемычка стопора сталь 10мм 2шт.SLDPRT
-
Пластина средняя перелома.SLDPRT
-
Пластина средняя перелома сталь 6мм 4шт.SLDPRT
-
Пластина средняя с косын сталь 10мм 2шт.DXF
-
Пластина средняя с косын сталь 10мм 2шт.SLDPRT
-
Пластина стопора сталь 10мм 1шт.DXF
-
Пластина стопора сталь 10мм 1шт.SLDPRT
-
Ручка стопора сталь 4мм 1шт.DXF
-
Ручка стопора сталь 4мм 1шт.SLDPRT
-

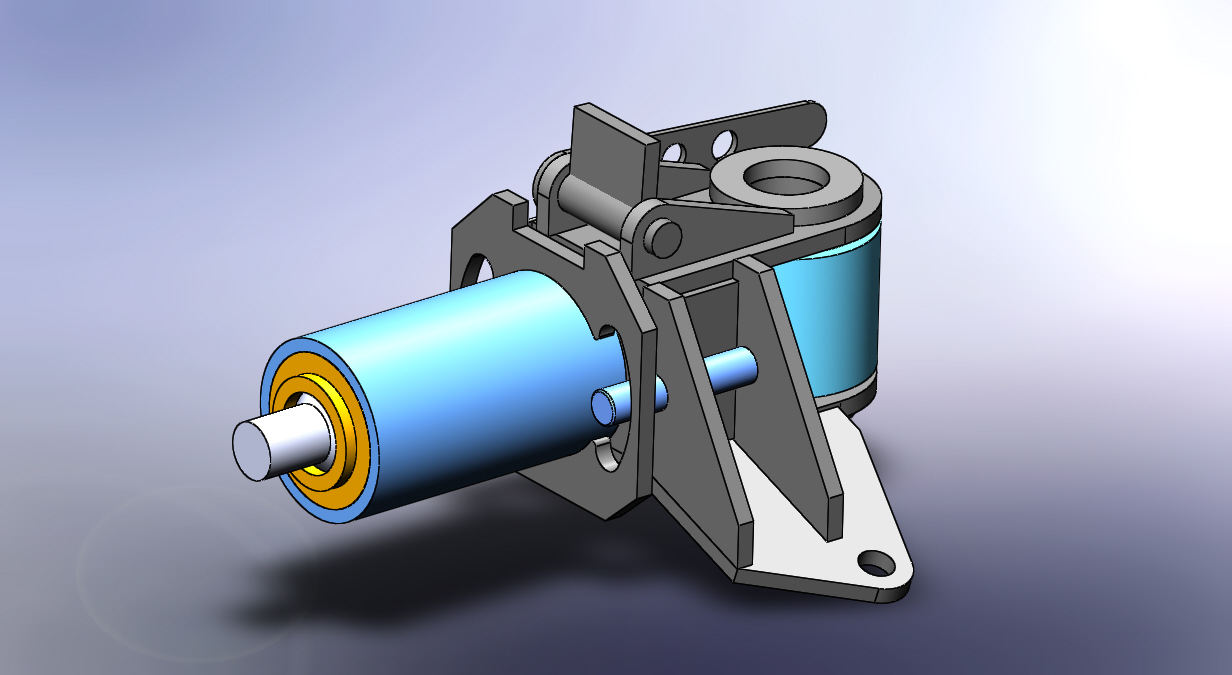

Сборка узла перелома сенд.JPG
-
Стопор сталь 6мм 1шт.DXF
-
Стопор сталь 6мм 1шт.SLDPRT
-
Узел перелома вездеход.SLDASM
-
Узел перелома вездеход.STEP
-
вал перелома рам горизонтальный.SLDPRT
-
втулка подшипиков узла поворота.SLDPRT
-
гайка болтов.SLDPRT
-
корпус подшипников перлома рамкорот.SLDPRT
-
палец стопора 20х110.SLDPRT
-
пластина верхняя поворота сталь 10мм 2шт.DXF
-
пластина верхняя поворота сталь 10мм 2шт.SLDPRT
-
подшипник 32209А 7509.SLDPRT
-
подшипник 33209А 3007209.SLDPRT
-
сошка поворота сталь 10мм 1шт.DXF
-
сошка поворота сталь 10мм 1шт.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий Прунь
Анастасия Лапшина
Евгений Тюрин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
По этой модели построен узел? Или это только прототип?
как будет осущевствляться поворот?
Рулевой рейкой или цилиндром.
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
