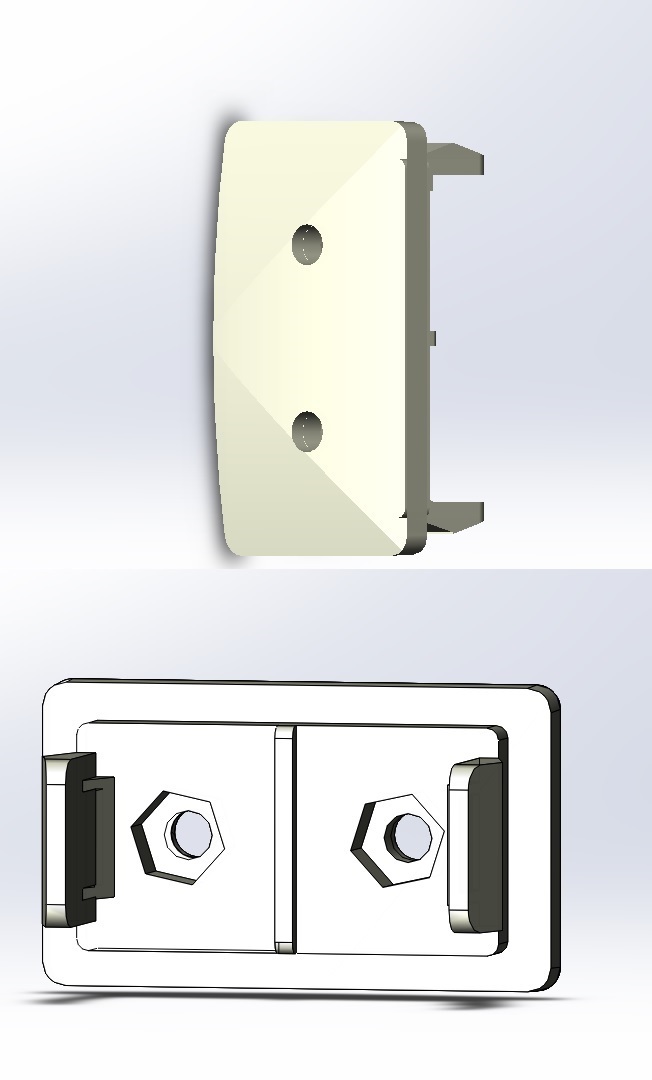

Модель смоделирована на основе штатной заглушки, так называемой монетницы, тойоты королла/аллекс/ранкс 2003 года, подходит практически ко всему семейству автомобилей королла е12*. Моделирование твердотельное. Цель модернизации расширить функционал пространства в автомобиле, таким образом я решил свою проблему куда повесить телефон. так же я сделал два отверстия для того чтобы можно было поставить два разных светодиода для индикации каких либо сторонних приборов/датчиков в вашем автомобиле. Печать желательно выполнять PET-G пластиком на сопле 0.4 со минимум со средним качеством и нормальным заполнением. так же стоит обратить внимание на расположение детали на столе. Чтобы "уши" не отломились от нагрузки. Ставим деталь на длинный бок и печатаем поддержки касающиеся стола. Нижний рисунок.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Заглушка для автомобиля тойота королла с креплением под м4 или светодиоды
Заглушка для автомобиля тойота королла с креплением под м4 или светодиоды
0
0
57
0
0
20

Сообщить о проблеме
Автор
Дата
30.01.2023
Язык
Русский
Состав
Модель одной деталью
Софт
SolidWorks 2016
Как открыть?
Содержимое архива
