Технология и организация восстановления корпуса КПП автомобиля ВАЗ-2107

«Уральский федеральный университет имени первого Президента России Б.Н. Ельцина»
Институт новых материалов и технологий
Кафедра ПТМиР
Курсовой проект по дисциплине: «Эксплуатация, ремонт и утилизация транспортных средств специального назначения»
На тему: «Технология и организация восстановления корпуса КПП автомобиля ВАЗ-2107»

Задачей данного проекта является разработка технологического процесса восстановительного ремонта картера коробки передач автомобиля ВАЗ-2107, подбор технологической оснастки и расчет оптимальных технологических режимов обработки и затрат времени на операции, разработка рабочих мест сварочного участка с оформлением планировочного решения.

Содержание
Введение………………………………………………………………………..2
1. Исследовательская часть………………………………………………….....4
2. Расчетно-технологическая часть…………………………………………… 9
3. Организационная часть…………………………………………………….24
4. Конструкторская часть……………………………………………………..30
3аключение…………………………………………………………………….32
Литература……………………………………………………………………..33

4. Конструкционная часть

Назначение конструкции
Приспособление для разборки коробки передач автомобиля ВАЗ-2107
(съемник механический винтовой)
Устройство конструкция и принцип ее работы
Съемник состоит из:
o Двух тяг (скоб);
o Винта с резьбой;
o Наконечника;
o Оси;
o Траверсы;
o Ручки винта;
Приспособление устанавливается на фланце коробки передач и закрепляется двумя тягами (Скобами) за фланец, а винт упирается в первичный вал коробки передач. В ручную с помощью ручки винта закручиваем по часовой стрелке винт и выпресовываем фланец коробки передач.

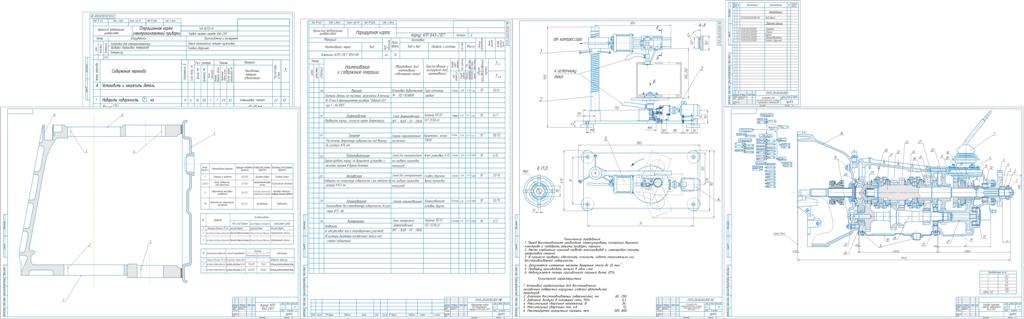

Состав: ПЗ, Сборочный чертеж коробки передач 15.1, Чертеж корпуса КПП, Установка Язык документа

Софт: КОМПАС-3D 18.0.6

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Технология и организация восстановления корпуса КПП автомобиля ВАЗ-2107

Готовые почти/1 лист/45.cdw
Готовые почти/1 лист/Сборочный чертеж коробки передач 15.1.cdw
Готовые почти/1 лист/Сборочный чертеж коробки передач 15.1.cdw.bak
Готовые почти/1 лист/Спецификация КПП лист1.cdw
Готовые почти/1 лист/Спецификация КПП лист1.cdw.bak
Готовые почти/1 лист/Спецификация КПП лист2.cdw
Готовые почти/2 лист/Чертеж корпуса КПП 2.cdw
Готовые почти/2 лист/Чертеж корпуса КПП 2.cdw.bak
Готовые почти/3 лист/МК.CDW
Готовые почти/3 лист/МК.CDW.bak
Готовые почти/3 лист/МК.pdf
Готовые почти/3 лист/ОкА2.cdw
Готовые почти/3 лист/ОкА2.cdw.bak
Готовые почти/3 лист/ОкА2.pdf
Готовые почти/3 лист/Спецификация к установке.cdw
Готовые почти/3 лист/Спецификация к установке.cdw.bak
Готовые почти/3 лист/Установка.CDW
Готовые почти/3 лист/Установка.CDW.bak
Готовые почти/Пояснительная.rtf
Готовые почти/Титул.docx
Готовые почти/1 лист
Готовые почти/2 лист
Готовые почти/3 лист
Готовые почти
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Добрый день. Подскажите пожалуйста для чего предназначена установка. Заранее спасибо за ответ.

    2

    Установка для электроконтаткной привакри порошковых материалов (Вид общий)
    1. Установка предназначена для восстановления посадочных отверстий корпусных изделий автомобилей тракторов.
    2. Диапазон восстанавливаемых поверхностей, мм: 60....250;
    3. Давление воздуха в питающей сети, МПа: 0,1;
    4. Максимальное сварочное напряжение, В: 36;
    5. Максимальный сварочный ток, кА: 12;
    6. Рекомендуемая грануляция порошка, мкм: 200...800;

    Единственное не понятно вот что, в конструкторской части записки говорится об съемнике механическом винтовом
