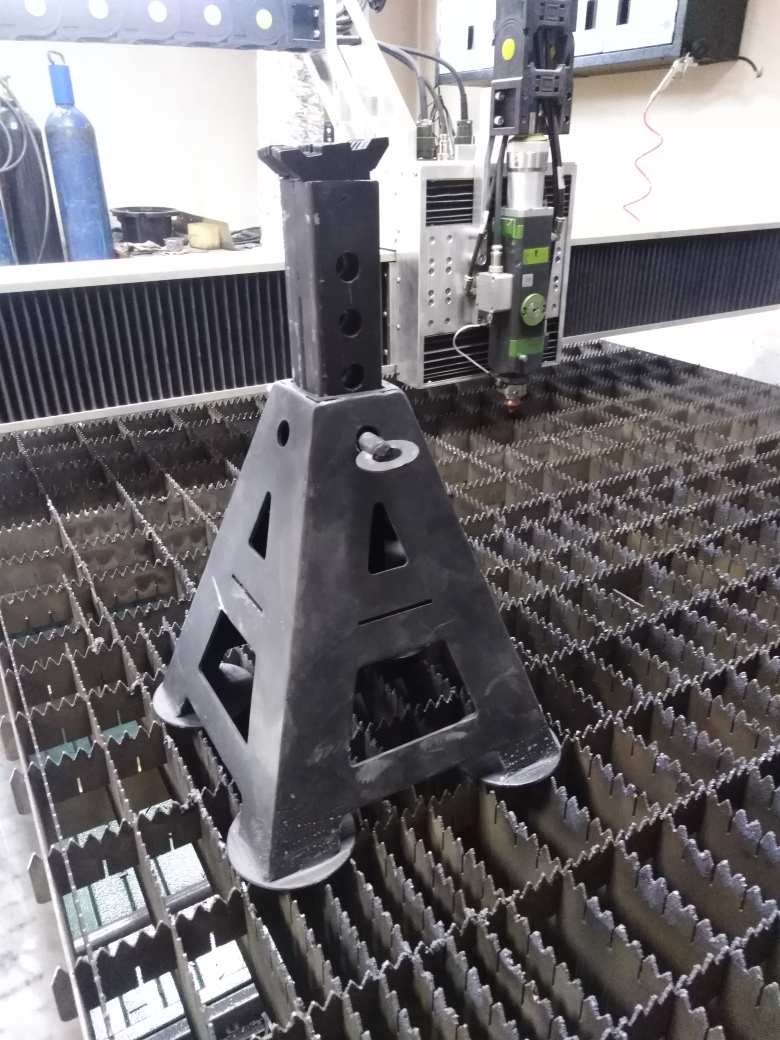

Подставка страховочная при подъеме автомобиля на домкрате (вместо домкрата). Сталь 3 мм, для лазерной резки, собирается в шип, после чего проваривается электросваркой. Высота мин. 250мм мах. 400мм. Вариант 300 мм максимальный подъем 500 соответственно. Шток изготавливается из профильной трубы 40х20 мм. отверстия режутся на лазере 5 деталь, в ее торец вставляется 3 деталь (необходимо 8 штук).
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Подставка под автомобиль - высота мин. 250 мм мах. 400мм.
Подставка под автомобиль - высота мин. 250 мм мах. 400мм.
1
41
1555
17
0
20
Сообщить о проблеме
Автор
Дата
04.06.2020
Язык
Русский
Состав
детали
Софт
AutoCAD 2000
Как открыть?
Отзывов пока нет
Содержимое архива
-
Деталь 2 подставка.dxf
-
Деталь 1 подставка 250 мм.dxf
-
Деталь 1 подставка 300 mm.dxf
-
Деталь 4 подставка.dxf
-
Деталь 5 подставка.dxf
-
Деталь 3 подставка.dxf
