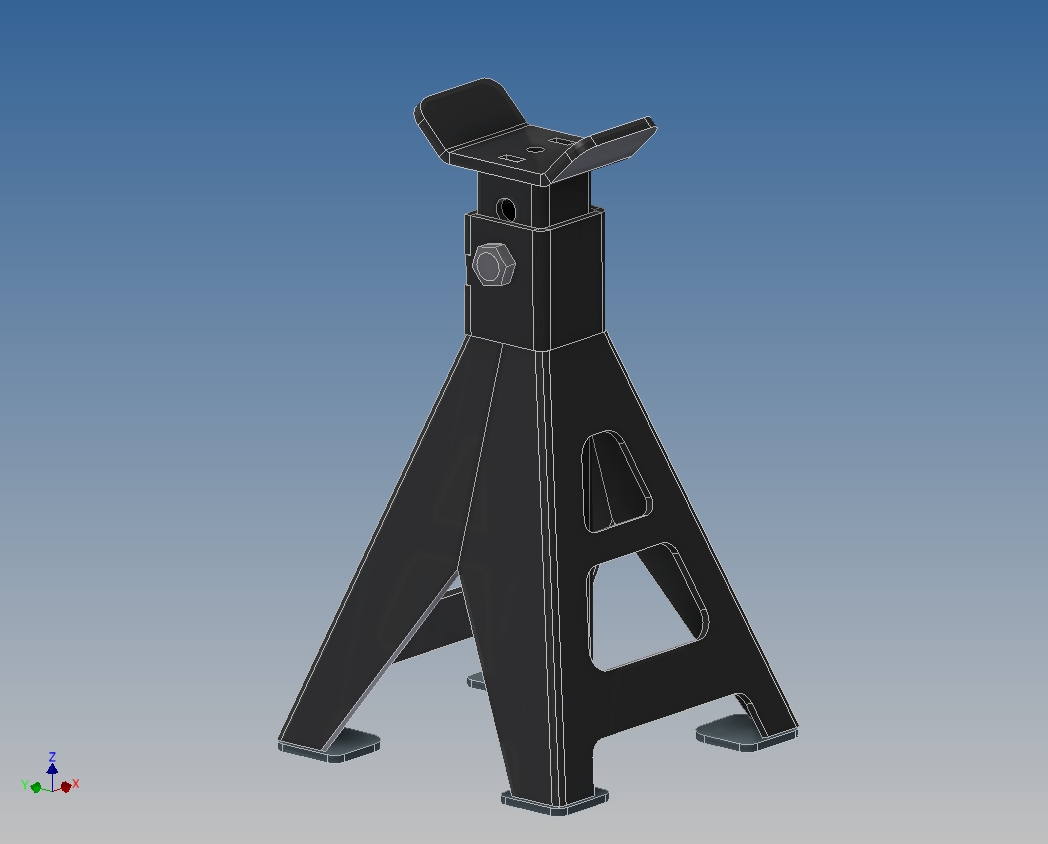

Подставка для автомобиля

Подставка-стойка регулируемая с 8-ю положениями для удержания автомобиля при проведении ремонтных работ или удержания аналогичных грузов. Изготавливается полностью из листового металла методом лазерной или плазменной резки и последующей гибки на листогибочном прессе. Габаритные размеры :180х180мм, высота от 290 мм до 490 мм (через 25мм). Материал сталь толщиной 2мм и 4мм.

Состав: 3д модель, контуры dxf Язык документа

Софт: Autodesk Inventor 2013

Файлы:

Podstavka AVTO/Verh01_s6.ipt
Podstavka AVTO/Detali_s4 i s2.dxf
Podstavka AVTO/Opora02_s4.ipt
Podstavka AVTO/Shveller verh01_s4.ipt
Podstavka AVTO/Bolt D12.ipt
Podstavka AVTO/Opora01_s4.ipt
Podstavka AVTO/Podstavka AVTO.ipj
Podstavka AVTO/Shtok01.iam
Podstavka AVTO/Podstavka01_s4.iam
Podstavka AVTO/lockfile.lck
Podstavka AVTO/OldVersions/Opora01_s4.0002.ipt
Podstavka AVTO/OldVersions/Opora01_s4.0006.ipt
Podstavka AVTO/OldVersions/Plastina01_s4.0002.ipt
Podstavka AVTO/OldVersions/Shveller verh01_s4.0002.ipt
Podstavka AVTO/OldVersions/Shveller 40x40x40_s4.0003.ipt
Podstavka AVTO/OldVersions/Verh01_s6.0007.ipt
Podstavka AVTO/OldVersions/Shtok01.0003.iam
Podstavka AVTO/OldVersions/Opora02_s4.0001.ipt
Podstavka AVTO/OldVersions/Bolt D12.0002.ipt
Podstavka AVTO/OldVersions/Shveller verh01_s4.0001.ipt
Podstavka AVTO/OldVersions/Shveller 40x40x40_s4.0006.ipt
Podstavka AVTO/OldVersions/Opora01_s4.0003.ipt
Podstavka AVTO/OldVersions/Plastina01_s4.0001.ipt
Podstavka AVTO/OldVersions/Podstavka01_s4.0012.iam
Podstavka AVTO/OldVersions/Shveller 40x40x40_s4.0002.ipt
Podstavka AVTO/OldVersions/Podstavka01_s4.0003.idw
Podstavka AVTO/OldVersions/Podstavka AVTO.ipj.bak
Podstavka AVTO/Podstavka01_s4.jpg
Podstavka AVTO/Opora02_s4_ЗЕРКАЛО.ipt
Podstavka AVTO/Podstavka01_s4.pdf
Podstavka AVTO/Shveller 40x40x40_s4.ipt
Podstavka AVTO/Plastina01_s4.ipt
Podstavka AVTO/Podstavka01_s4.idw
Podstavka AVTO/Podstavka01_s4.stp
Podstavka AVTO/OldVersions
Podstavka AVTO
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 201
