Анализатор герметичности цилиндров АГЦ

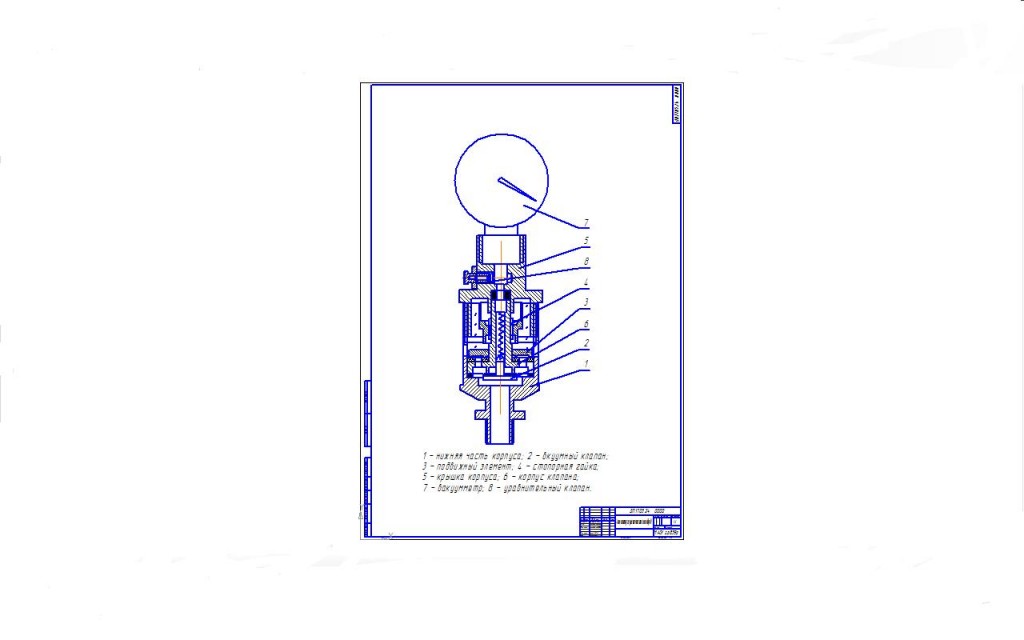

Чертеж для темы диплома "Разработка технологического проекта зоны ТО автомобилей Форд Фокус-2, на чертеже изображен прибор, анализатор герметичности цилиндров, он предназначен для диагностирования ЦГП(Цилиндропоршневой группы), показаны перечень элементов схемы.

Состав: Схема Язык документа

Софт: Компас v12

Файлы:

АГЦ - 2.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
