Автомобиль грузопассажирский специализированный (4×2) с разработкой заднего моста

Псковский Государственный Университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Рабочие процессы и элементы расчета механизмов и систем автомобилей"
На тему: " автомобиль грузопассажирский специализированный (4×2) с разработкой заднего моста"
Псков 2019

В данном курсовом проекте выполняется тяговый расчёт, определение оценочных параметров тягово-скоростных свойств, определение оценочных параметров топливной экономичности выбранного прототипа, а также проектирование и расчёт заднего моста. Главной задачей данного курсового проекта является проектирование грузопассажирского автомобиля исходя из следующих начальных условий:
1) Тип автомобиля – грузопассажирский;
2) Колесная формула – 4х2
3) Тип двигателя – дизельный;
4) Тип трансмиссии – механическая;
5) Номинальная грузоподъемность – 3500 кг (пассажировместимость 2 чел.);
6) Максимальная скорость движения – ???????? ???????????? = 110 км/час;
По дороге с суммарным коэффициентом сопротивления – ???????? = 0,042
7) Максимальное значение суммарного коэффициента сопротивления
дороги на низшей передаче в трансмиссии – ???????????????? = 0,33
8) Агрегат (система) для детального рассмотрения – задний мост;
Результаты расчетов и проектирования приведены в данной записке, а так же в
прилагаемой графической части.
Введение__________________________________________________________________________________2
1. Анализ компоновочных схем и выбор прототипа______________________________________3
2.Тяговый расчёт________________________________________________________________________9
2.1. Выбор и оценка параметров тягового расчёта_________________________________9
2.1.1.Полная масса автомобиля и распределение ее по осям_________________________9
2.1.2. Выбор шин и определение радиуса колеса_____________________________________9
2.1.3. Коэффициент полезного действия трансмиссии_______________________________10
2.1.4. Коэффициент обтекаемости и площадь лобового сопротивления____________10
2.2. Расчёт параметров двигателя______________________________________________________11
2.2.1. Параметры, выбираемые в ходе расчёта двигателя___________________________11
2.2.2. Мощность двигателя при максимальной скорости движения автомобиля____13
2.2.3. Максимальная мощность двигателя___________________________________________14
2.2.4. Внешняя скоростная характеристика двигателя_____________________________14
2.3. Расчёт параметров трансмиссии____________________________________________________18
2.3.1. Параметры, выбираемые в ходе расчёта трансмиссии_________________________19
2.3.2. Передаточное число главной передачи________________________________________19
2.3.3. Передаточное число низшей ступени в коробке передач_____________________20
2.3.4. Передаточные числа промежуточных ступеней в коробке передач___________21
3. Определение оценочных параметров тягово-скоростных свойств___________________23
3.1. Оценочные параметры тягово-скоростных свойств____________________________23
3.2. Алгоритм определения оценочных параметров_________________________________24
3.2.1. Определение тягово-скоростной характеристики____________________________24
3.2.2. Определение максимальной скорости движения_______________________________26
3.2.3. Определение динамичной характеристики____________________________________28
3.2.4. Определение диаграммы ускорений____________________________________________33
3.3 Расчёт оценочных параметров тягово-скоростных свойств____________________36
3.4. Анализ результатов расчёта оценочных параметров тягово-скоростных свойств__________________________________________________________________________________37
4. Определение оценочных параметров топливной экономичности_____________________38
4.1 Оценочные параметры___________________________________________________________38
4.2 Алгоритм определения топливо-экономической характеристики установившегося движения______________________________________________________________39
4.3. Расчёт топливо-экономической характеристики установившегося движения_40
4.4 Анализ результатов расчёта топливо-экономической характеристики_______46
5. Проектирование и расчёт заднего моста____________________________________________47
5.1 Назначение, классификация и предъявляемые требования______________________47
5.2 Анализ существующих конструкций_____________________________________________47
5.2.1 Анализ главных передач_______________________________________________________47
5.2.2 Анализ конструкций дифференциала__________________________________________50
5.2.3 Анализ полуосей_______________________________________________________________52
5.3 Предлагаемая конструкция заднего моста______________________________________53
5.4 Материалы, используемые для изготовления __________________________________54
5.5 Расчет заднего моста___________________________________________________________54
5.5.1 Расчет главных передач_______________________________________________________54
5.5.2 Расчет дифференциала________________________________________________________60
5.5.3 Расчет полуосей_______________________________________________________________67
Список использованных источников_____________________________________________________70

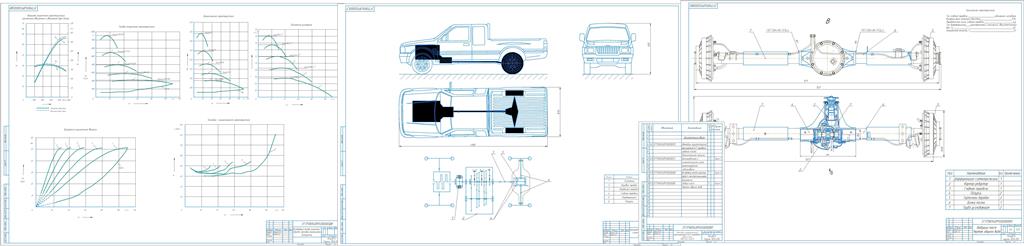

Состав: Пояснительная записка (ПЗ), Кинематическая и компоновочная схема чертеж, Чертеж диаграмм (ДИ) , Чертеж заднего моста (ВО), Содержание Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
графики.cdw
Задний мост общ вид.cdw
ПЗ пикап дизельь.doc
кинематическая и компоновочная схема.cdw
содержание.docx
ведомость (2).spw
