Автотопливозаправщик 18 м3 на базе шасси МАЗ-6312В5

Сибирский федеральный университет
Кафедра топливообеспечения и горюче-смазочных материалов
Курсовой проект по дисциплине "Мобильный средства транспортирования топлив"
На тему: "Автотопливозаправщик для светлых нефтепродуктов объемом 18 м3"
Красноярск 2014

В данной работе спроектирован автотопливозаправщик для светлых нефтепродуктов, максимальный объем перевозимого груза 18 м3, 2 вида одновременно перевозимого топлива, максимальная скорость движения 90 км/ч.

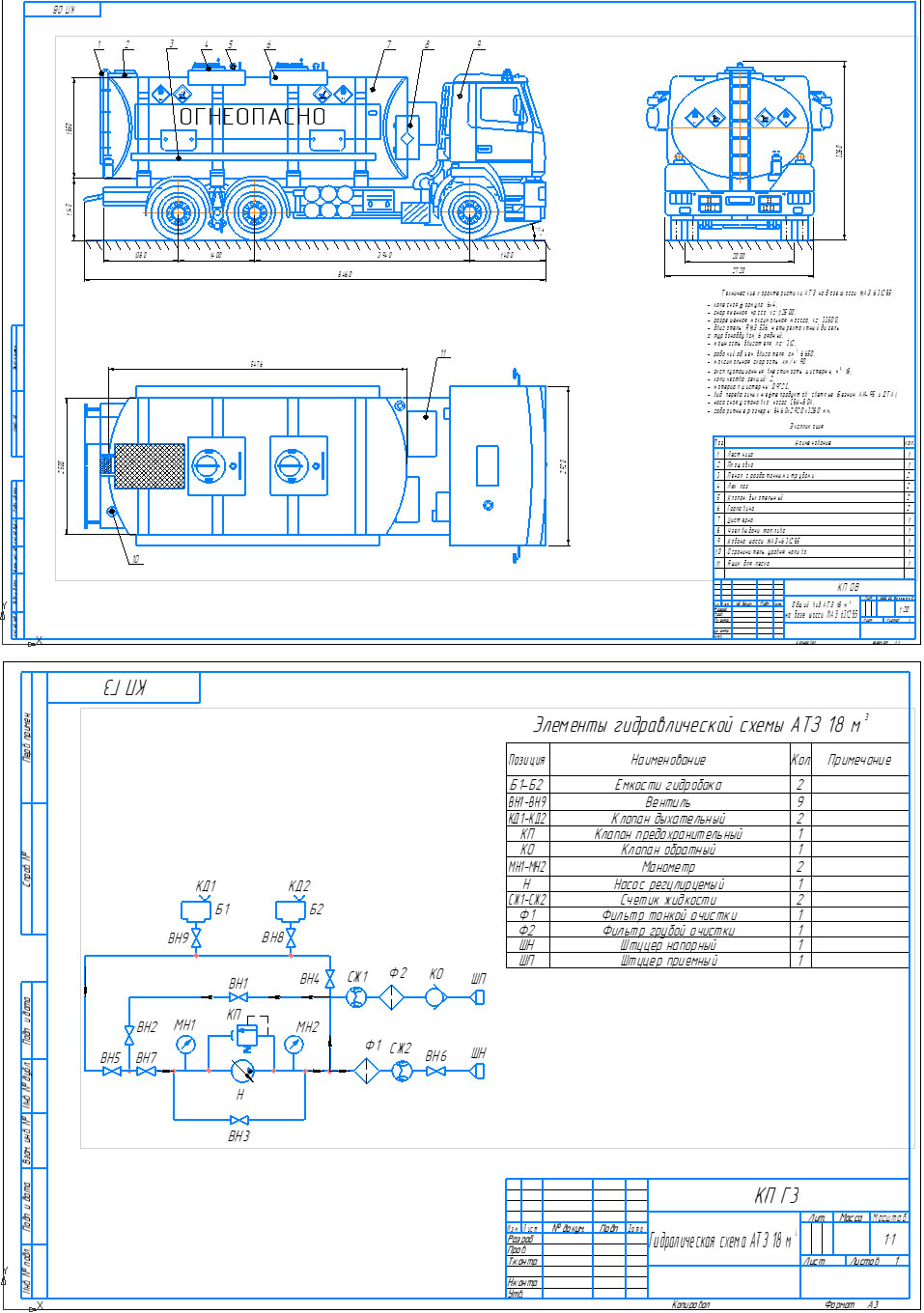

Графическая часть содержит общий вид автотопливозаправщика, гидравлическая схема и оборудование.
Курсовой проект содержит 1 лист А1, 2 листа А3, 39 страниц пояснительной записки с 14 рисунками и 7 таблицами.

Технические характеристики АТЗ на базе шасси МАЗ 6312В5:
- колесная формула: 6 4;
- снаряженная масса, кг: 12500;
- разрешенная максимальная массса, кг: 33500;
- двигатель: ЯМЗ 536, четырехтактный дизель
с турбонаддувом, 6 рядный;
- мощность двигателя, л.с: 312;
- рабочий объем двигателя, см : 6650;
- максимальная скорость, км/ч: 90.
- эксплуатационныя вместимость цистерны, м : 18;
- количество секций: 2;
- материал цистерны: 09Г2С;
- вид перевозимых нефтепродуктов: светлые (Безнин АИ-95 и ДТА);
- насосная установка: насос СВН-80А;
- габаритные размеры: 8460х2920х3280 мм.

Состав: Общий вид АТЗ (ОВ), Спецификация (СП), Гидравлическая схема АТЗ, Клапан предохранительный, ПЗ Язык документа

Софт: КОМПАС-3D 14
