Бампер Ниссан Террано

204

5285

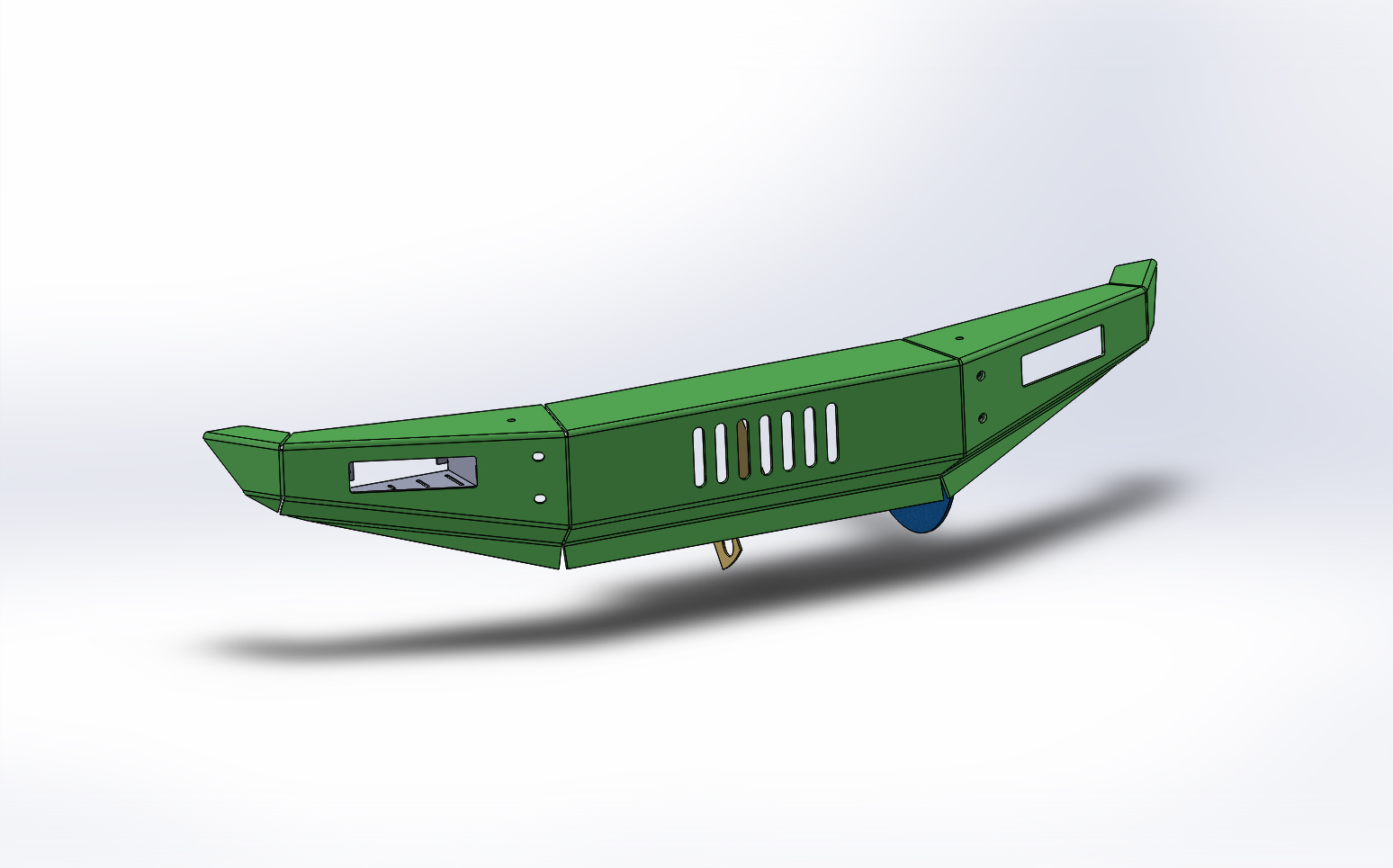

Бампер на Ниссан Террано, когда владелец разбил оригинальный, тогда сделали ему из листового металла толщиной 3мм

3D Модели Nissan бампер Джиппинг силовой Террано

Автор

Николай Мозголомов

Дата

29.04.2015

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 2013 Как открыть?

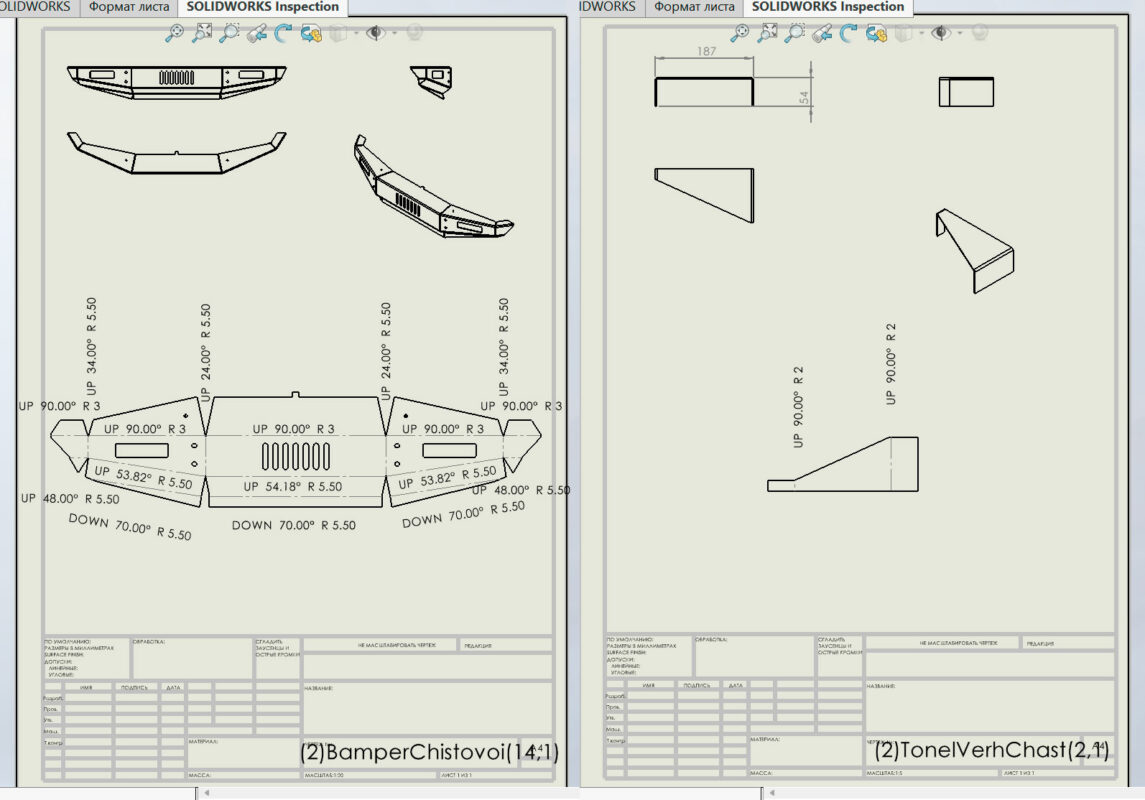

Содержимое архива

dwg
- (2)BamperChistovoi(14,1).DWG
- (2)TonelVerhChast(2,1).DWG
- (2)UshoTonelya(1,1).DWG
- (3)KreplenieOdinUgolPryamoy(4,1).DWG
- (3)RukaSoedineniya(1,1).DWG
- (3)Soedenitel(3,1).DWG
- (3)Vypryamitel(3,1).DWG
(2)BamperChistovoi(14,1).SLDDRW
(2)BamperChistovoi(14,1).SLDPRT
(2)TonelNizChast.SLDPRT
(2)TonelVerhChast(2,1).SLDDRW
(2)TonelVerhChast(2,1).SLDPRT
(2)UshoTonelya(1,1).SLDDRW
(2)UshoTonelya(1,1).SLDPRT
(3)KreplenieOdinochnoe(4,1).SLDPRT
(3)KreplenieOdinUgolPryamoy(4,1).SLDDRW
(3)KreplenieOdinUgolPryamoy(4,1).SLDPRT
(3)KrepleniePoKonturu(4,1).SLDPRT
(3)RukaSoedineniya(1,1).SLDDRW
(3)RukaSoedineniya(1,1).SLDPRT
(3)Soedenitel(3,1).SLDDRW
(3)Soedenitel(3,1).SLDPRT
(3)Vypryamitel(3,1).SLDDRW
(3)Vypryamitel(3,1).SLDPRT
(5)2320Planochka.SLDPRT
ПОСЛЕДНЯЯ СБОРКА.SLDASM
СБ Чистовая.SLDASM
Сборка.STEP

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

150

Бампер передний НИВА

Задний силовой бампер TOYOTA 4RUNNER

Бампер Jeep

300

Силовой бампер для ВАЗ 2121 (Нива)

Бампер задний силовой

Бампер на грузовик Скания

Задания с фриланса

Сделать 3D модель в солидворкс приемного бункера мусоровоза

договорная

user-4169740

13.05.2025

Вентиляция гальванического цеха

договорная

Игорь Сверидов

1 неделя назад

Разработка технологического процесса для обработки детали "Двухходового Крана"

договорная

Евгений Кошелев

1 неделя назад

Все задания

Вопросы по теме

Как распечатать формат А1 на восьми листах А4?

GTO

22.01.2025

Что означает размер «1 TYP» на чертеже

redew

02.02.2025

Некорректно открывается STEP сборка в Solidworks

lora

02.03.2025

Все вопросы

Комментарии 8

user-8432016

07.12.2024 в 08:00

Здравствуйте! На какой кузов?)

user-2236643

09.04.2025 в 12:19

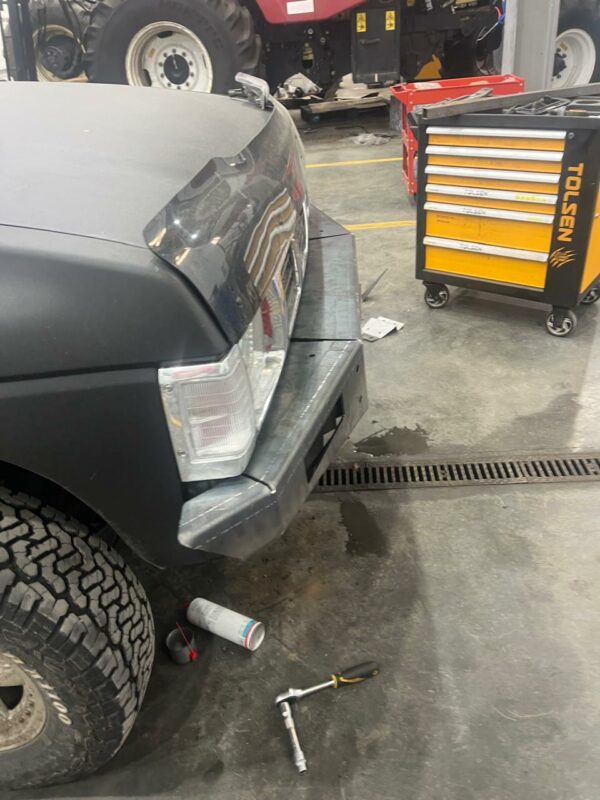

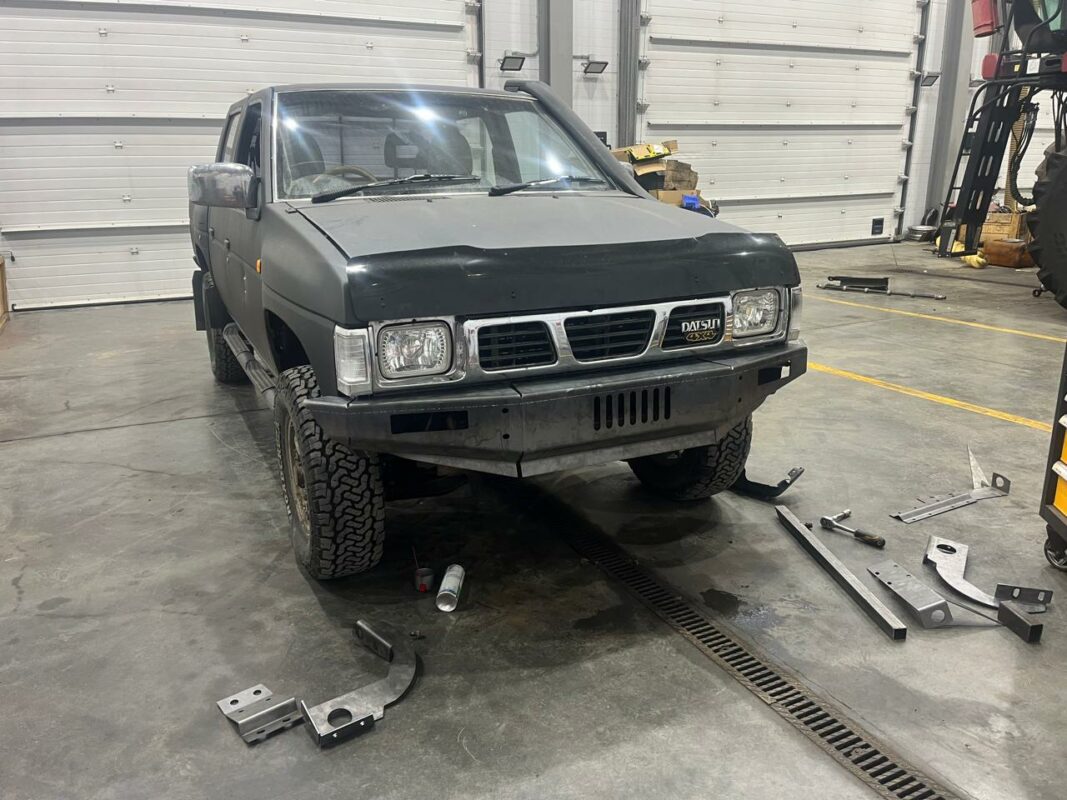

Здравствуйте. Изготовил данный бампер на кузов BMD21 не подходит придется немного дорабатывать.

Дмитрий Ребров Модератор

09.04.2025 в 23:45

Здравствуйте! Можно фото загрузить.

user-2236643

10.04.2025 в 04:01

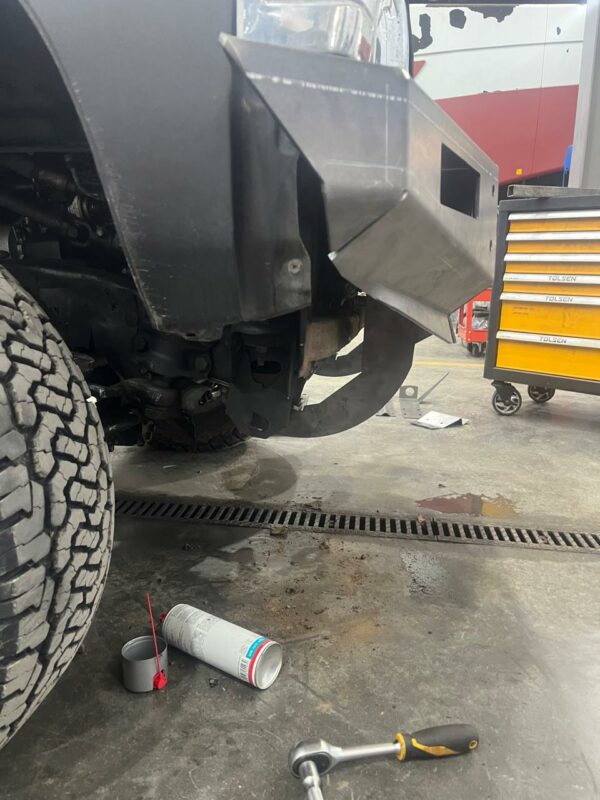

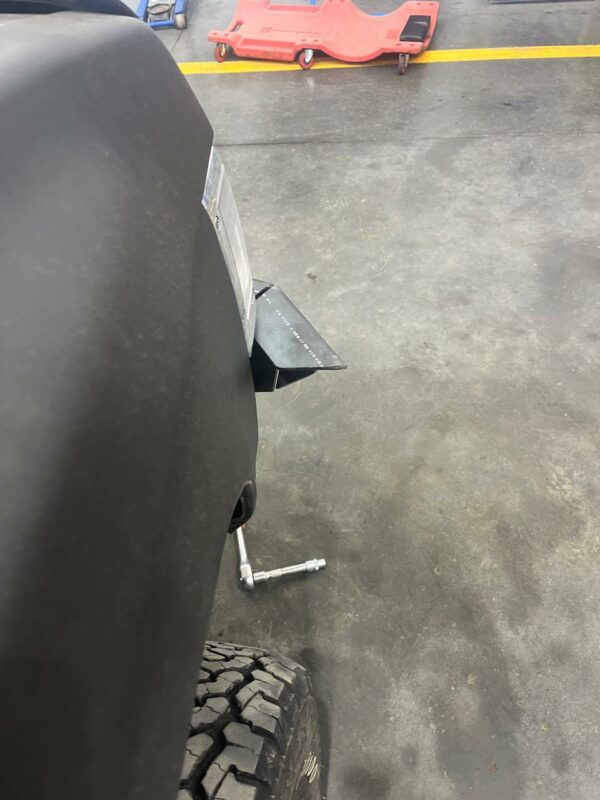

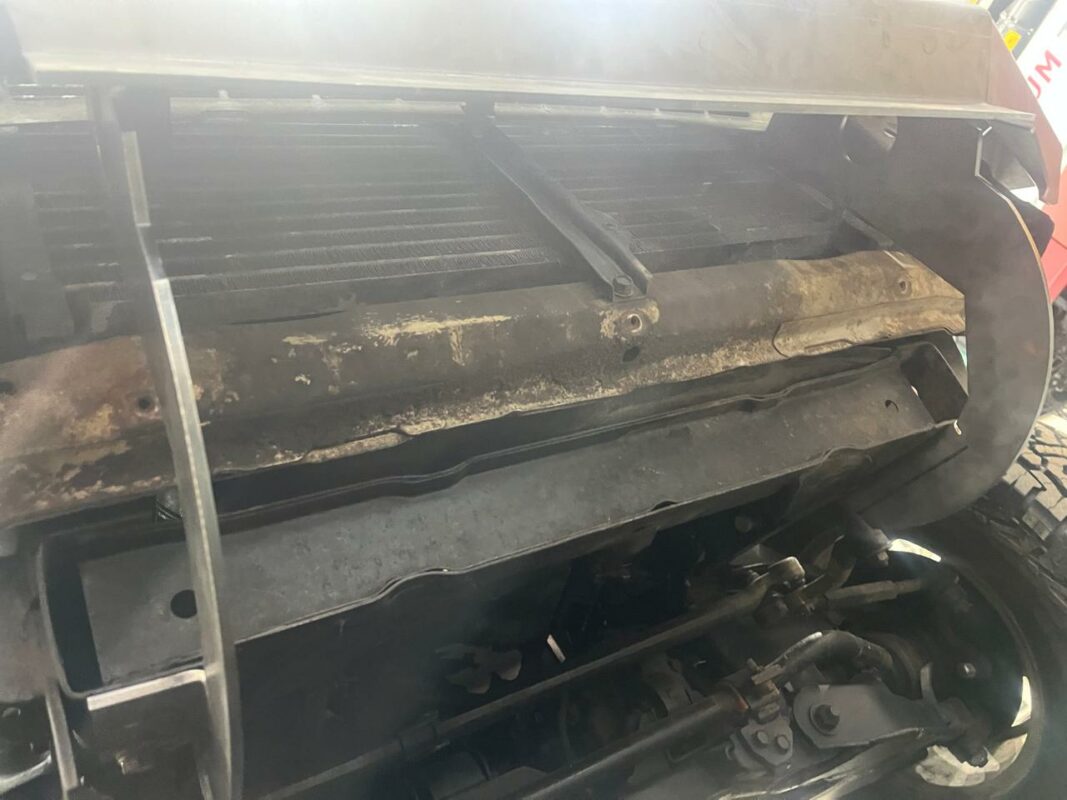

Крепление которое снизу прикручивается у меня не подошло, нужно бампер поднимать вверх на 8см. Сам бампер пришлось разгибать каждый угол на 2см. Углы которые на краях сильно торчат придется переделывать. Крепить буду на родной кронштеин и возможно снизу еще добавлю крепление.
