Чертеж стенда для обкатки двигателя

Чертеж стенда для обкатки дизеля КамАЗ-740

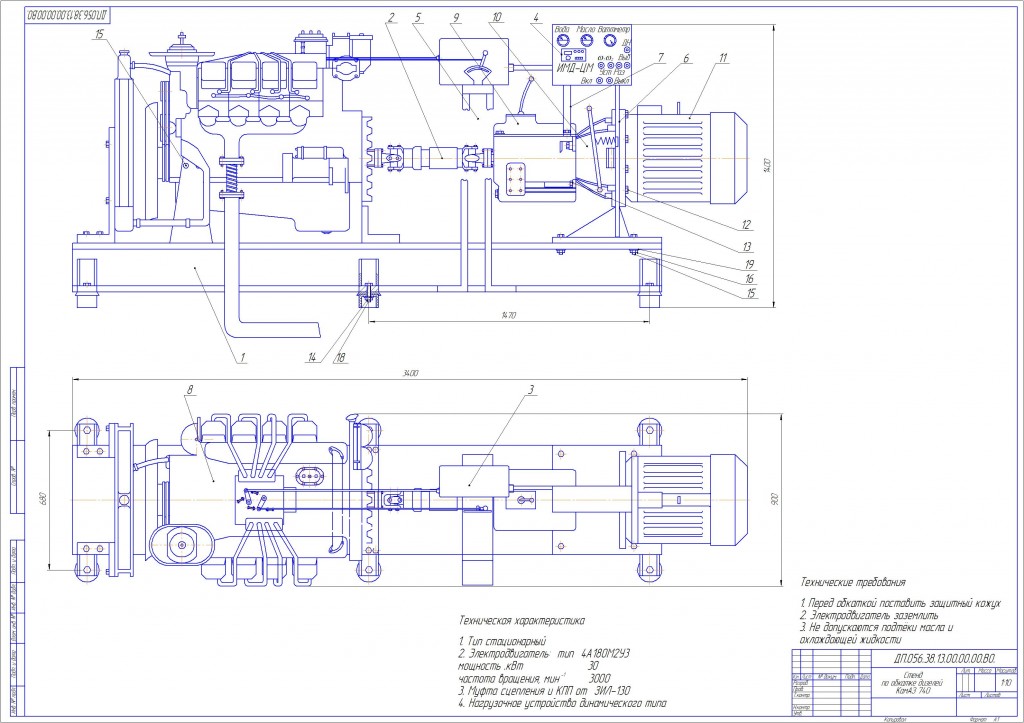

Стенд предназначен для проведения холодной обкатки двигателя, обкатки на холостом ходу, горячей обкатки под нагрузкой, а также для проведения испытаний дизеля.

Техническая характеристика
1. Тип стационарный
2. Электродвигатель: тип 4А180М2У3
мощность .кВт 30
частота вращения, мин 3000
3. Муфта сцепления и КПП от ЗИЛ-130
4. Нагрузочное устройство динамического типа

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: CDW

Просмотр файлов
Стенд для обкатки ДВС\~$ртеж общий вид стендаВО..cd~
Стенд для обкатки ДВС\Спецификация к стенду продолжение.cdw
Стенд для обкатки ДВС\Спецификация СТЕНДА.cdw
Стенд для обкатки ДВС\Чертеж общий вид стендаВО..cdw
Стенд для обкатки ДВС\Чертеж общий вид стендаВО..jpg
Стенд для обкатки ДВС
