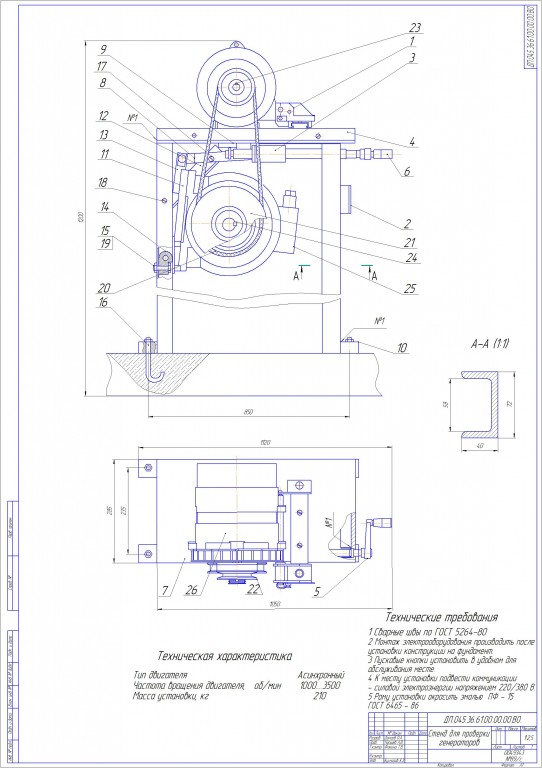

Чертеж стенда для проверки генераторов

Стенд для проверки генераторов автомобилей содержит основание, выполненное в виде стола, на столешнице которого установлено устройство ориентации, для крепления и ориентации испытуемого генератора, привод, состоящий из клиноременной передачи и двигателя, механизм натяжения ремня, блок нагрузочных резисторов с электронным управлением и возможностью плавного изменения сопротивления нагрузки, блок управления на основе программируемого контроллера, включающий, монитор и принтер. Двигатель привода расположен под испытуемым генератором и закреплен на плите под столешницей основания. Плита установлена с возможностью перемещения поворотом вокруг оси закреплённой на основании параллельно оси вала двигателя, а через тягу соединена с гайкой механизма натяжения ремня. Механизм на-тяжения ремня закреплен неподвижно относительно основания и состоит из винта с гайкой. Винт механизма натяжения ремня приводится в движение с помощью ручки. В качестве соединительной тяги используется серьга.

Техническая характеристика
Тип двигателя - Асинхронный
Частота вращения двигателя, об/мин 1000....3500
Масса установки, кг 210

Состав: Вид общий, Спецификация Язык документа

Софт: Компас v10

Файлы:

спец общ вида.cdw
Общий вид.cdw
спец общ вид 2.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 13 363
