Стенд для сборки генераторов

Конструкторская часть дипломного проекта. Казанский ГАУ каф. "Ремонт машин"

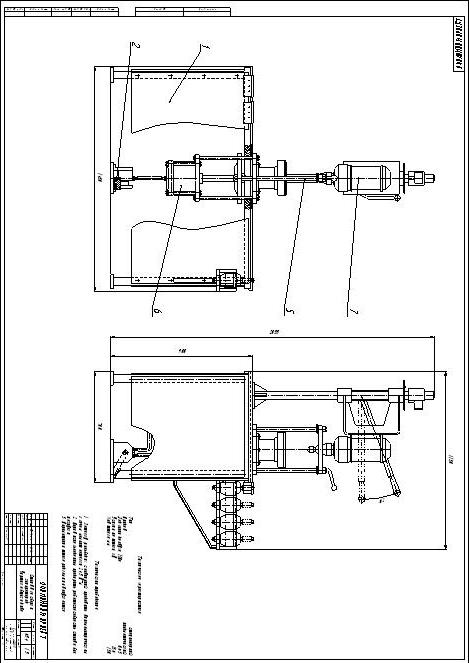

Работа устройства при сборке происходит следующим образом. Подготовленный к сборке якорь устанавливают в корпус 6. Вращением рукоятки зажимного устройства диск 8 через кулачки 7 зажимает якорь генератора. Поршень устанавливается в верхнее положение. На якорь устанавливают опорную чашку. Затем посредством распределительного клапана осуществляют подачу воздуха в надпоршневую полость цилиндра. Происходит напрессовывание. Таким же образом напрессовывают крышку и вентилятор.
Затем рукояткой освобождают планку 5, отворачивают ее в сторону и гайковертом заворачивают гайку.
Разборка происходит в обратном порядке. Вместо прижимной планки в этом случае устанавливают сменные съемники.

Техническая характеристика стенда
Тип стенда стационарный
Привод пневматический
Давление сжатого воздуха, МПа 0,63
Усилие на штоке, кН 13,6
Ход штока, мм 130
Габаритные размеры, мм 2055x1430x1130
Масса, кг 65,4

Записка не полная, 13стр.
РАЗРАБОТКА КОНСТРУКЦИИ СТЕНДА ДЛЯ СБОРКИ ГЕНЕРАТОРОВ
3.1 Обзор существующих конструкций стендов для сборки генерато-ров
3.2 Устройство и принцип действия конструкции
3.3 Техническая характеристика стенда
3.4 Определение параметров пневмопривода
3.4.1 Определение параметров пневмоцилиндра
3.4.2 Пневмоаппаратура
3.4.2 Проверка резьбовых соединений
