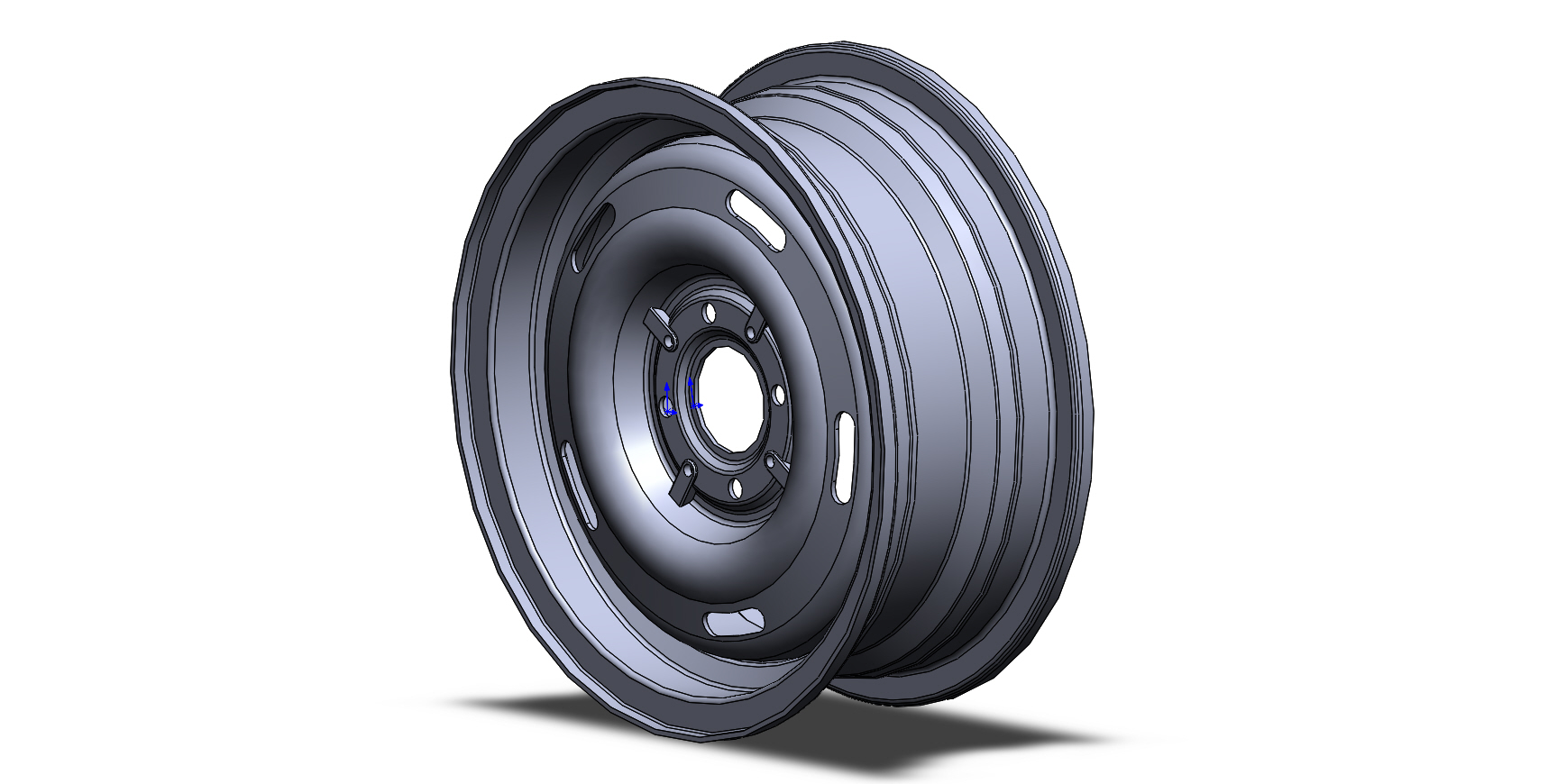

Диск а/м ВАЗ-2105/2107

Условное обозначение и номер - 5Jx13H2
Диаметр центрального отверстия D1, мм - 60,5
Диаметр расположения крепежных отверстий D2, мм - 98
Диаметр крепежн. отверстий d, мм - 13,5
Число крепежн. отверстий - 4
Вылет ЕТ, мм - 29
Масса, кг - 6,7

Состав: 3D сборка Язык документа

Софт: SolidWorks 2015

Файлы:
Диск от Ваз 2105.SLDASM
Колпак.SLDPRT
Обод.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

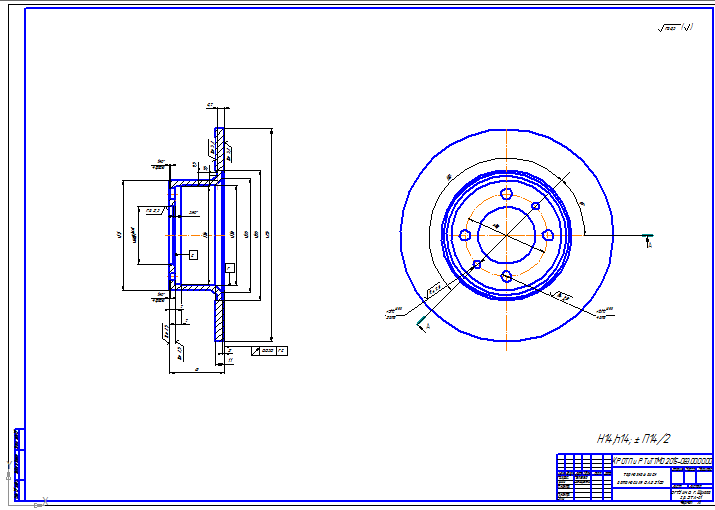

Еще чертежи и проекты по этой теме:
