Домкрат винтовой ромбический

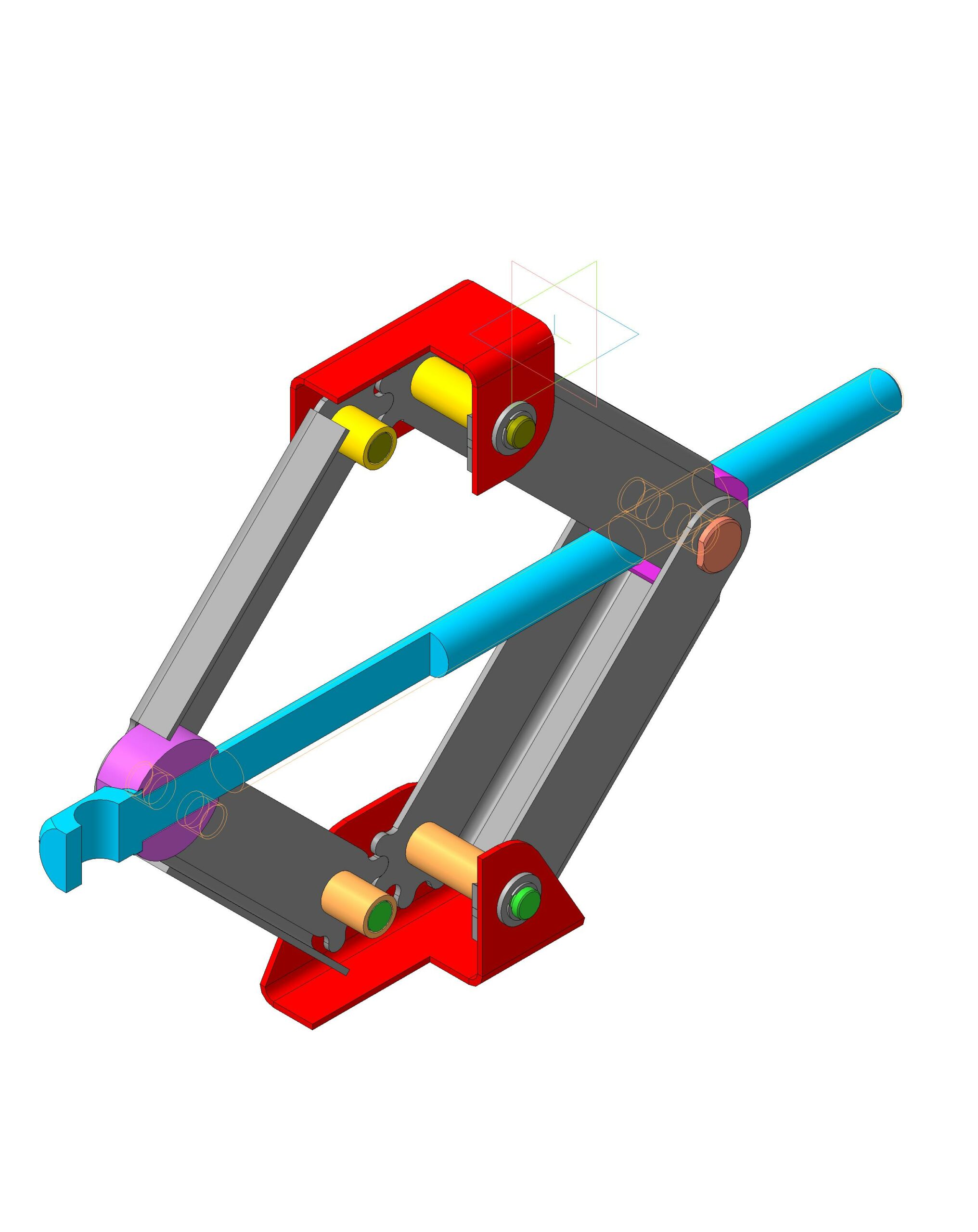

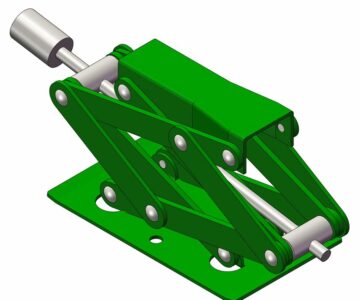

Домкрат винтовой ромбический. Грузоподъемность до 1 тонны. Высота подъема от 170 до 400 мм. Выполнен из стальных листов толщиной 3 мм. Винт - трапецеидальная резьба Tr22x3 (или М22). Материал прочих деталей - Сталь 45 или 40Х. Масса - 6,8 кг. Имеются развертки листов.
Предназначен для проведения различных ремонтных работ в условиях автомастерских и сервисных центров. Прост в производстве (не требует штамповки, только резка на ППлЦ и гибка).

Состав: 3D Сборка

Софт: КОМПАС-3D 16,1

Файлы:
Элемент _ 00.11.m3d
Ось _ 00.10.m3d
00.04 Рычаг.m3d
Развертка Рычаг 00.01.dxf
Элемент _ 00.09.m3d
00.03 Рычаг.m3d
00.01 Рычаг.m3d
Развертка Рычаг 00.02.dxf
Ось _ 00.08.m3d
Развертка Рычаг 00.04.dxf
Скоба _ 00.05.m3d
Развертка Рычаг 00.03.dxf
Домкрат винтовой _ 00.00.a3d
Втулка _ 00.07.m3d
00.02 Рычаг.m3d
Винт _ 00.12.m3d
Скоба _ 00.06.m3d
Развертка Скоба 00.05.dxf
Развертка Скоба 00.06.dxf
