Домкрат ромбический винтовой

Рабочие чертежи ромбического винтового домкрата.
За основу взят домкрат, используемый для подъёма автомобилей: "домкрат винтовой ромбический FIT, 2 т, 115-405 мм".
Сохранена высота подъёма 115-405 мм и грузоподъёмность 2 тонны.

Модернизирован с целью возможности использования в промышленном производстве:
1. С целью упрощения изготовления все гнутые и резные элементы заменены на стандартные швеллера и уголки.
2. С целью увеличения номенклатуры поднимаемых грузов (различной формы, массы и габаритов) стандартная круглая опора-пятачок заменена на удлинённую и усиленную верхнюю площадку.
3. Для удобства использования домкрат выполнен заодно со сварной рамой, что позволяет расположить собираемое изделие на удобной для слесаря или сварщика высоте.

Состав: Сборочный чертёж (СБ), Деталировка (1 сборочная единица и 12 деталей), Спецификация Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Домкрат ромбический винтовой

Просмотр файлов
03 Щека.cdw
04 Болт специальный.cdw
05 Бобышка резьбовая.cdw
06 Кольцо.cdw
07 Винт.cdw
08 Палец.cdw
09 Пластина.cdw
10 Щека зубчатая правая..cdw
11 Бобышка гладкая.cdw
12 Швеллер.cdw
13 Щека зубчатая левая.cdw
Домкрат ромбический винтовой.spw

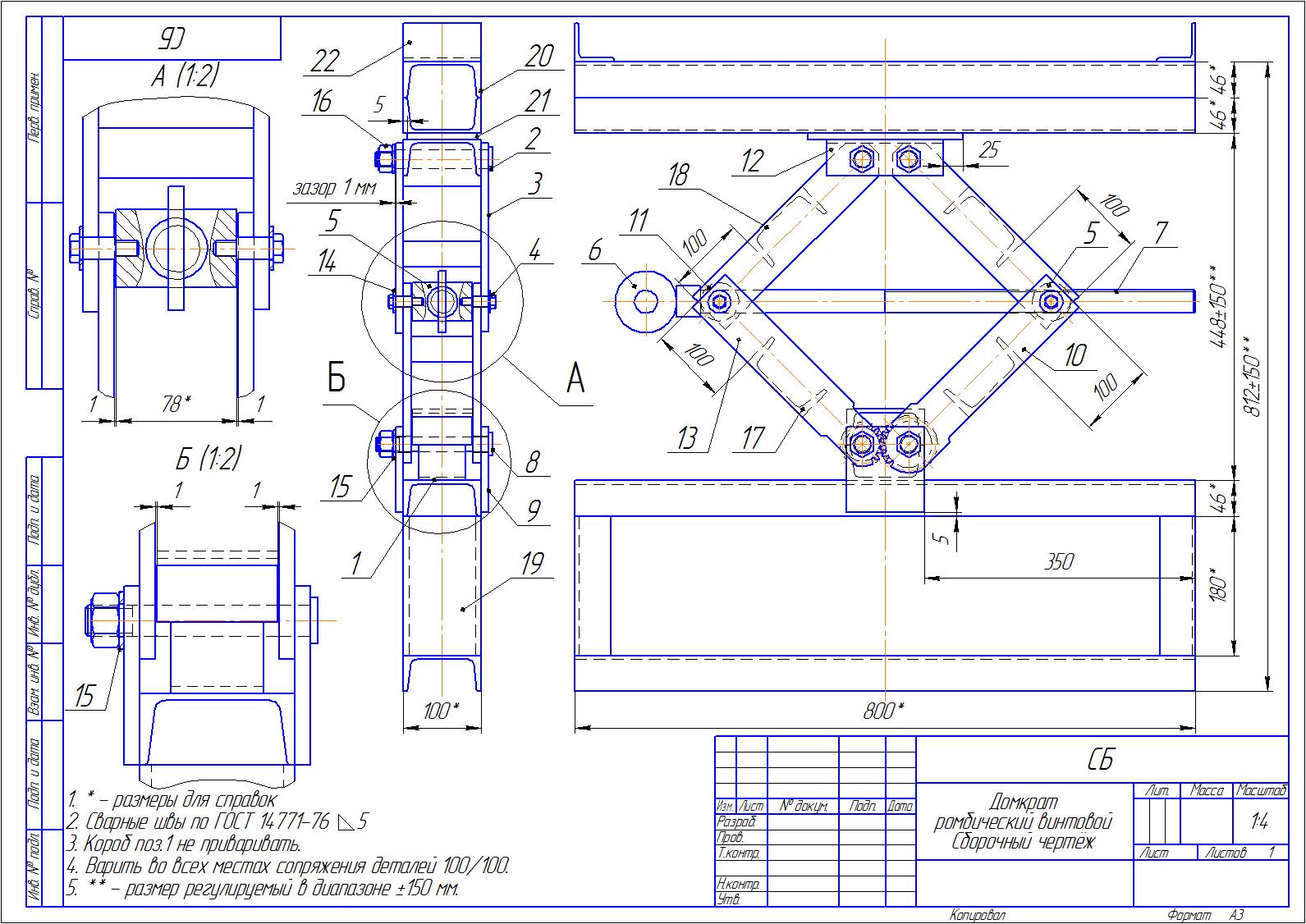

СБ Домкрат ромбический винтовой.cdw
01 СБ Коробка
02 Палец.cdw
