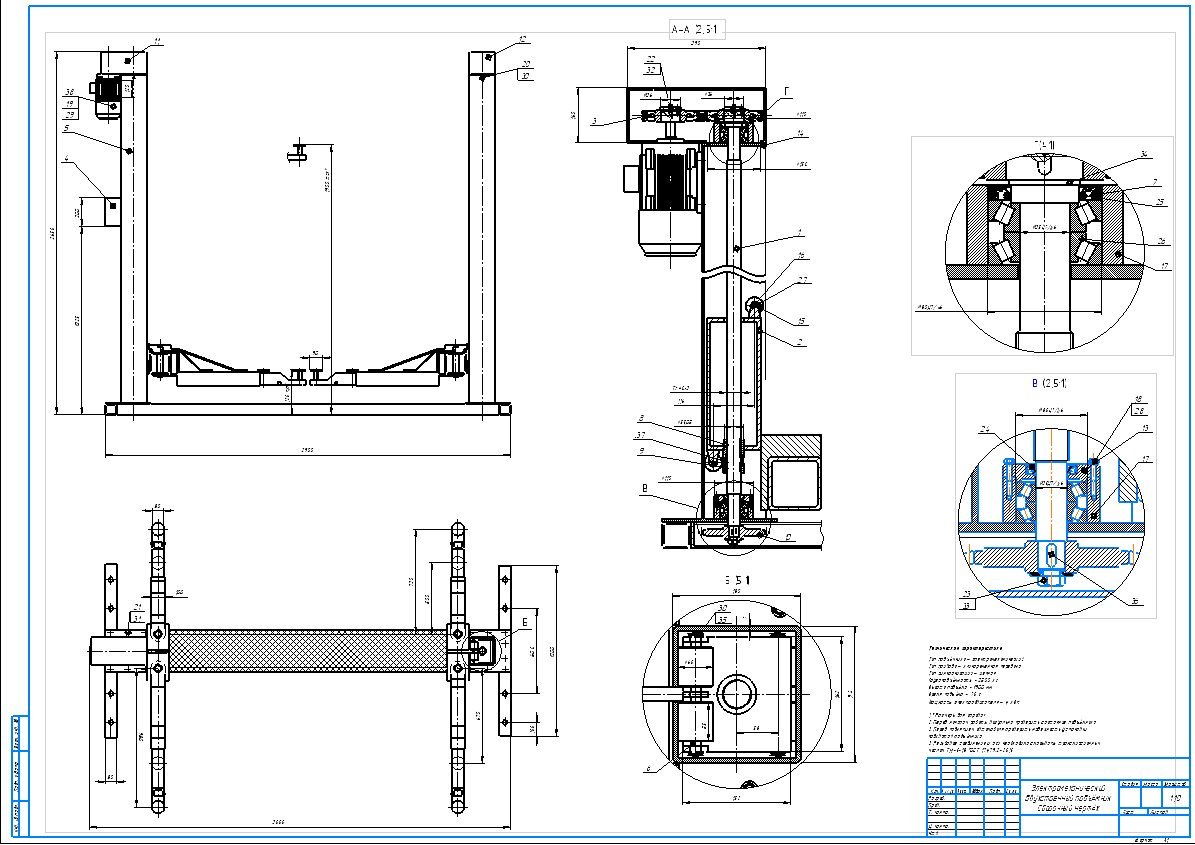

Электромеханический двухстоечный подъёмник 2500кг

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовая работа по дисциплине "Механизация процессов технической эксплуатации"
На тему: Расчет силовых механизмов и привода автомобильного двухстоечного подъёмника с электромеханическим приводом и нижним цепным синхронизирующим устройством.
Новополоцк 2021

Исходные данные:
Тип привода - Электромеханический
Монтажное исполнение - Напольное
Кол-во стоек - 2
Тип передачи - Клиноременная
Тип синхронизирующего устройства - Цепное
Рабочий элемент - Консоль
Исполнительный элемент - Винт-гайка
Кол-во двигателей - 1
Максимальная грузоподъёмность, кг - 2500
Максимальная высота подъёма, мм - 1900
Время подъёма на максимальную высоту, с - 70
Схема подхвата автомобиля - Кузов
Расположение консолей - Симметричное

Прототип Werther 280A

Содержание
1. Введение 4
2. Выбор прототипа технологического оборудования 5
2.1 Назначение, конструкция и принцип действия выбранного прототипа автомобильного подъемника 5
3. Расчёт силовых механизмов и привода подъёмника 8
3.1 Кинематическая схема подъемника 8
3.2 Расчет основных параметров подъемника 8
3.2.1 Определение нагрузки на подъемник 8
3.2.2 Определение параметров резьбы в соединении «ходовой винт-гайка» 9
3.2.3 Мощность привода и выбор электродвигателя 11
3.2.4 Расчет цепной передачи 12
4. Расчёт параметров механизма подъёма 17
4.1 Выбор материала и термообработки ходовых гаек 17
4.2 Расчет гайки 17
4.3 Определение параметров подхватов и элементов каретки 18
Заключение 23
Список использованной литературы 24
