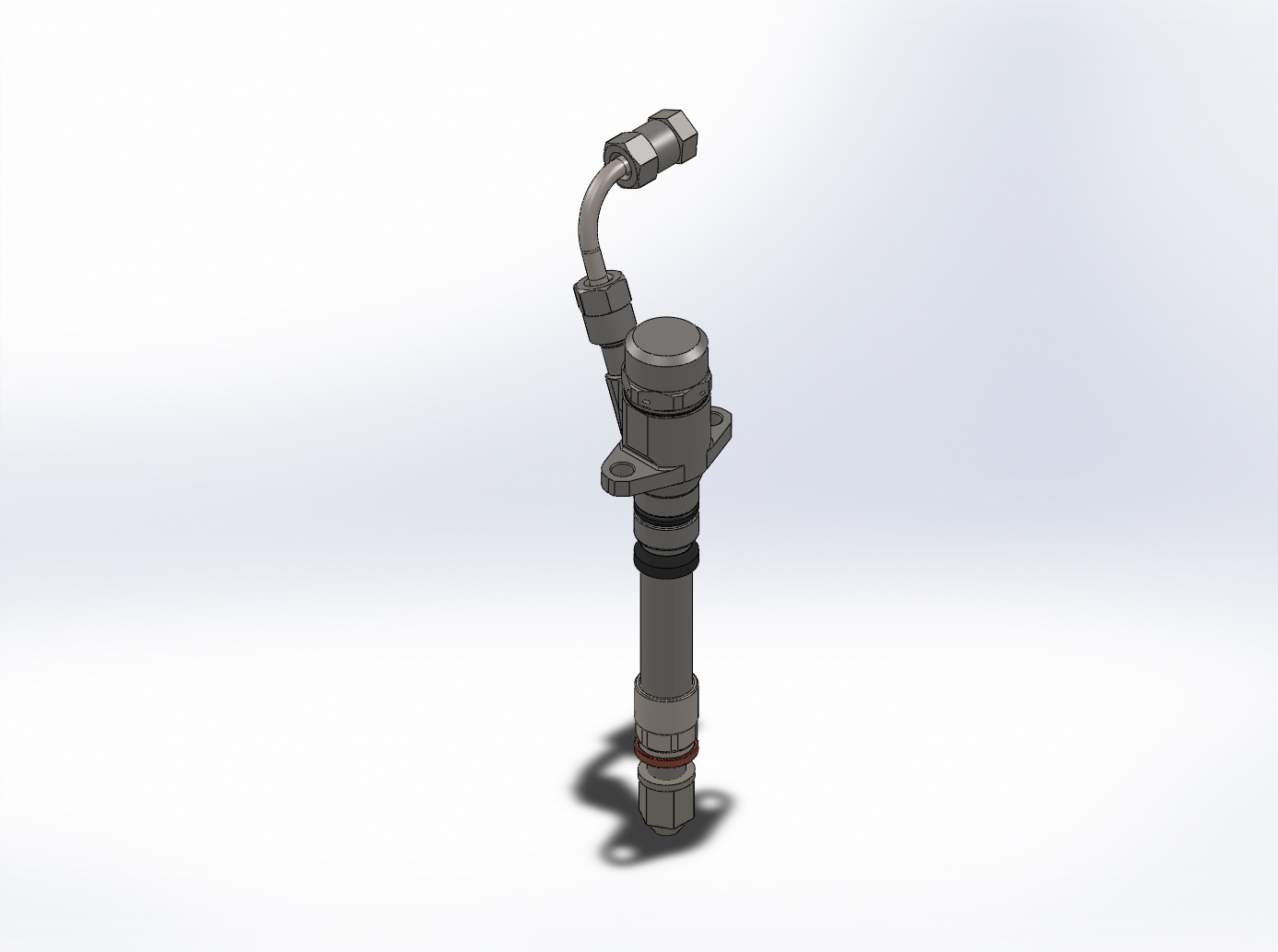

Стандартная форсунка, устанавливающаяся на дизели 18/20 "Звезда", с частью трубопровода высокого давления.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Форсунка с топливопроводом высокого давления дизеля 18/20
Форсунка с топливопроводом высокого давления дизеля 18/20
0
33
728
0
0
50
Сообщить о проблеме
Автор
Oleg_DVS-GOD
Дата
06.11.2020
Язык
Русский
Состав
3D сборка, 4 подсборки, 52 детали
Софт
SolidWorks 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
[СБ] (Форсунка с топливопроводом высокого давления)
-
[СБ] (Топливопровод)
-
(Гайка накидная М16х1,5).SLDPRT
-
(Труба).SLDPRT
-
Стандартные изделия
-
(Заглушка М16х1,5).SLDPRT
-
-
(Шайба).SLDPRT
-
(Шайба нажимная).SLDPRT
-
[СБ] (Топливопровод).SLDASM
-
-
[СБ] (Форсунка с топливопроводом высокого давления).SLDASM
-
(Кольцо уплотняющее-1).SLDPRT
-
(Кольцо уплотняющее) [v.1].SLDPRT
-
(Кольцо уплотняющее).SLDPRT
-
[СБ] (Форсунка)
-
(Винт регулировочный).SLDPRT
-
(Тарелка пружины).SLDPRT
-
[СБ] (Корп. форсунки)
-
[СБ] (Корпус форсунки).SLDASM
-
(Корпус форсунки).SLDPRT
-
(Штифт стопорный).SLDPRT
-
-
(Муфта).SLDPRT
-
(Пружина форсунки).SLDPRT
-
(Колпачок).SLDPRT
-
[СБ] (Форсунка).SLDASM
-
Стандартные изделия
-
(Гайка глухая М16х1,5).SLDPRT
-
(Кольцо уплотнительное) [v.2].SLDPRT
-
(Кольцо уплотнительное).SLDPRT
-
(Кольцо уплотнительное) [v.1].SLDPRT
-
-
(Манжета верхняя).SLDPRT
-
[СБ] (Распылитель)
-
(Игла распылителя).SLDPRT
-
(Корпус распылителя).SLDPRT
-
[СБ] (Распылитель).SLDASM
-
-
(Манжета верхняя) [v.1].SLDPRT
-
(Штанга форсунки).SLDPRT
-
-
