Конкурс асов 3D-моделирования

Гидравлический подъёмник ТОРFLIT 4.0

Вологодский государственный технический университет, АиАХ, 2013год

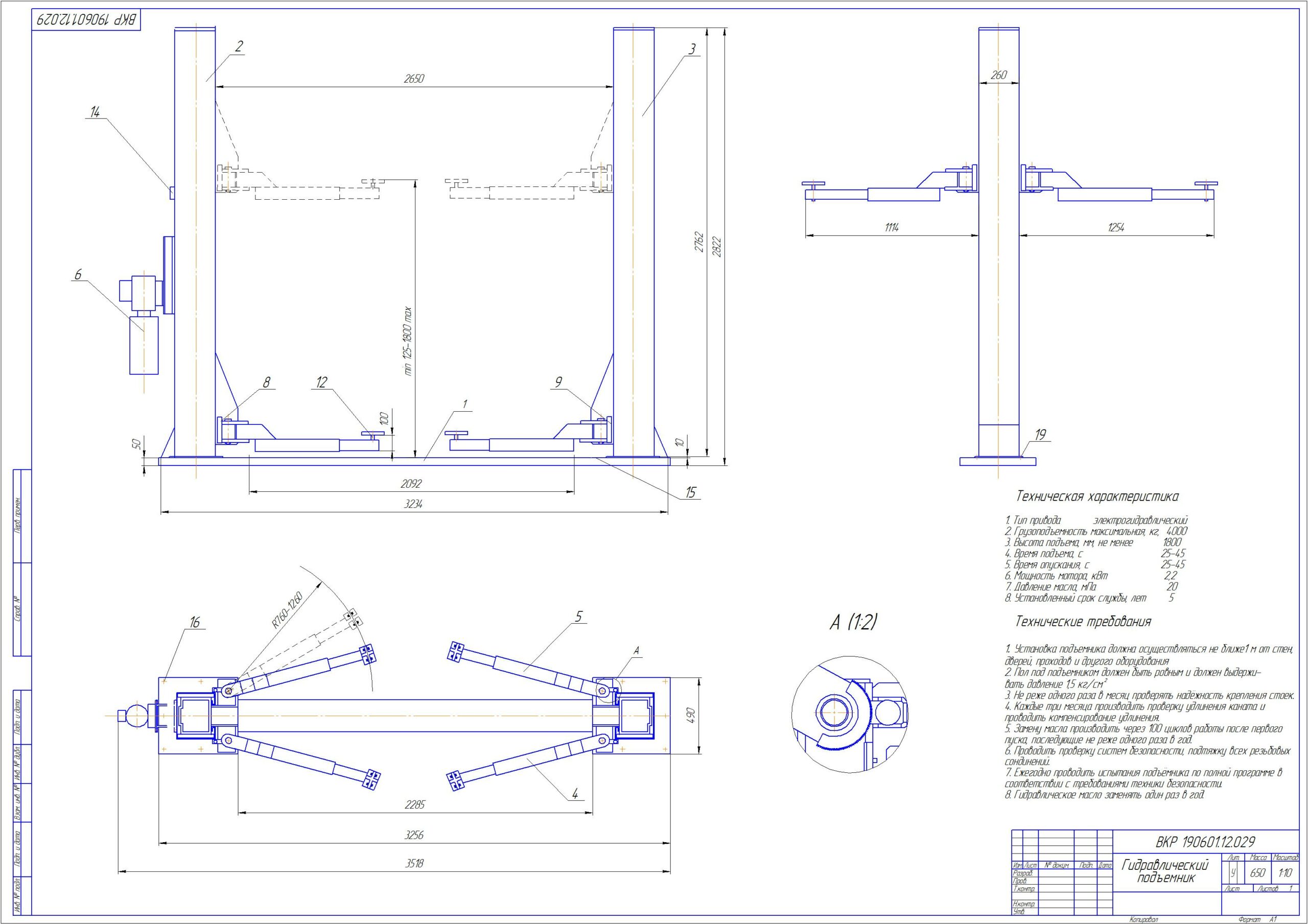

Работа представляет собой 4-ую часть (конструктоскую) диплома "Проектирование СТО". Включает в себя общий вид подъёмника, сборочный, деталировку, спецификацию и записку. Компас-14. Защищена на 4. Ранее не выставлялась.

4 КОНСТРУКТОРСКАЯ ЧАСТЬ 73
4.1 Разработка средств механизации вывешивания автомобиля при процессе ТО и ТР 73
4.2.Анализ существующих конструкций 74
4.3. Выбор и разработка конструкций механизма 76
4.3.1. Описание конструкции и назначение подъемника 76
4.3.2. Разработка кинематической схемы 78
4.3.3. Расчет силового гидроцилиндра 80
4.3.3.1 Определение рабочего расхода гидроцилиндра 81
4.3.3.2 Подбор гидравлического шланга (рукава высокого давления) 82
4.3.3.3 Подбор соединения для рукава высокого давления 84
Расчет основных элементов подъемника на прочность 84
4.3.4.1 Расчет стойки на прочность 84
4.3.4.2 Расчет лапы на прочность 86
4.3.5 Проверочный расчет анкерного болта на смятие 89
4.3.6. Расчёт и выбор насоса 90
4.3.7. Выбор ёмкости гидробака 92
4.4.Требования безопасности при работе на подъемнике 94
4.5 Работа и использование подъемника 96
4.6 Уход и обслуживание 97

Состав: Общий вид, СБ, спецификация, деталировка, записка Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Моя 4\4 - Деталировка.cdw
Моя 4\4 - Общий.cdw
Моя 4\4 - Сборочный
Моя 4\4 - Спецификация 2.cdw
Моя 4\4 - Спецификация.cdw
Моя 4\Моя 4.doc
Моя
