Кондуктор сверлильный для карданного вала автомобиля ГАЗ 63А
Кондуктор сверлильный служит для просверливания отверстия в детали при восстановлении резьбы под болты крепление крышек подшипников.

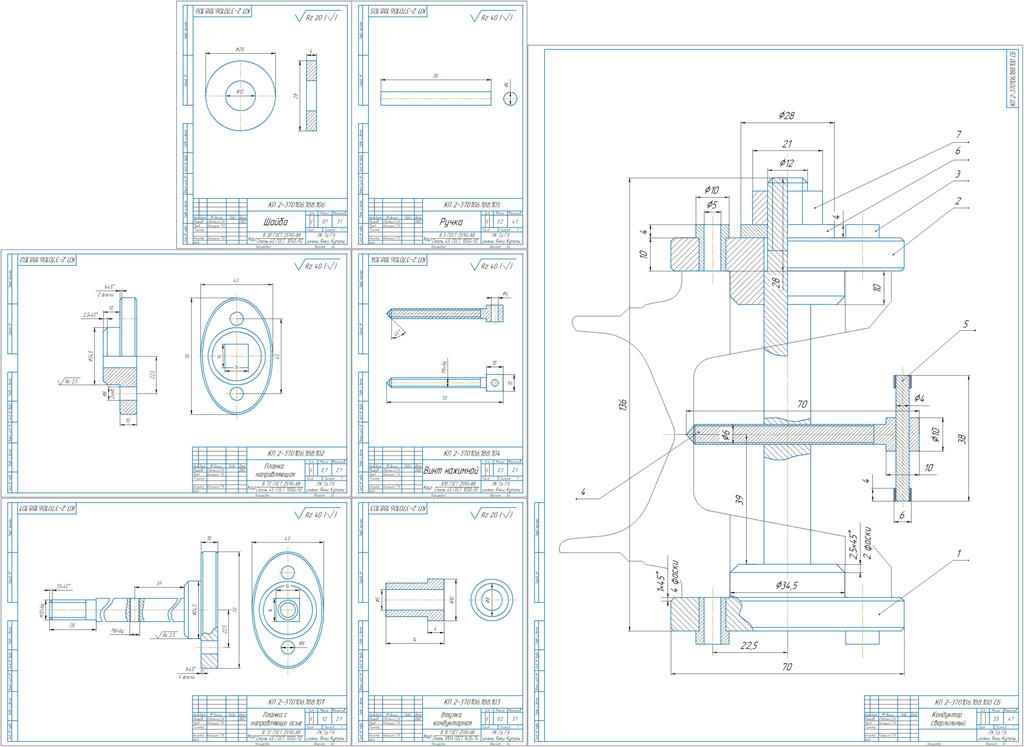

Приспособление имеет планку с направляющей осью поз.1, на которую одевается планка поз.2 и поджимается гайкой поз.7, через шайбу поз.6.При вращении ручкой поз.5. двигается винт поз.4. который фиксирует необходимое положения приспособление. На планках имеются отверстия в которые запрессованы кондукторные втулки поз.3.
Состав: Сборочный чертеж спецификация , деталировка
Софт: Компас v12 CDW
