Разработка конструкции пневматического кондуктора для сверлильной обработки детали «Вал»

БНТУ
Кафедра "Технология машиностроения"
Технологическая оснастка
Тема "Разработка конструкции пневматического кондуктора для сверлильной обработки детали «Вал»"
Минск 2016

Исходные данные для вала: диаметр 50 мм и длина 40мм; диаметр 40 мм и длина 35 мм.
Необходимо просверлить сквозное отверстие диаметром 10 мм, распологающиеся от торца вала на 20 мм.

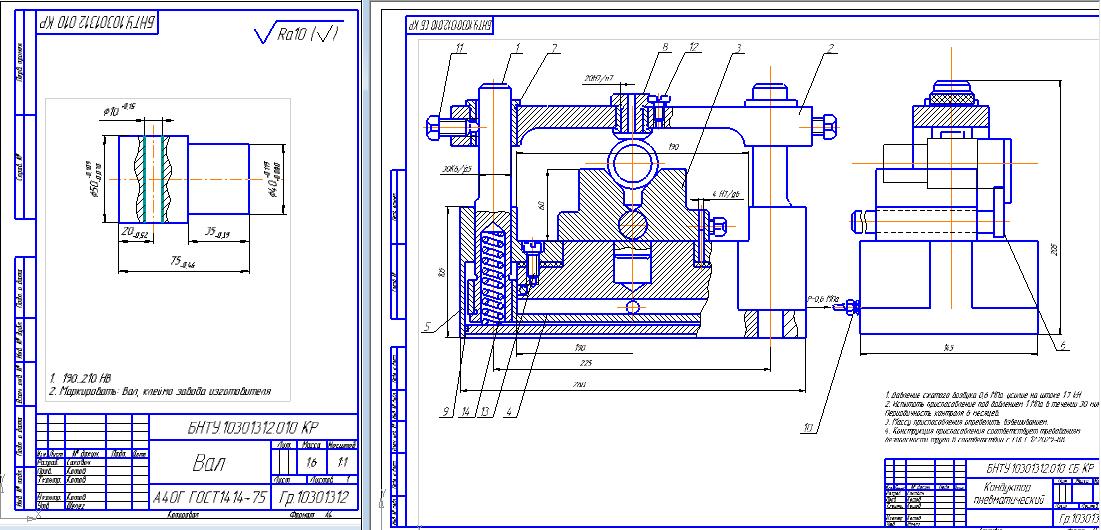

Графическая часть: чертеж детали, чертеж приспособления.

Состав: ПЗ, спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка конструкции пневматического кондуктора для сверлильной обработки детали «Вал»

! ⠫.cdw
! ᪨ .doc
! 樮 .doc
! ᯮᮡ 2.cdw
! 䨪 .doc
! .doc
!Титульный ТП.doc
Записка Сакович.doc
