Разработка конструкции специального сверлильного приспособления

Балтийский государственный университет им. Д.Ф. Устинова
Кафедра "Технология и производство артиллерийского вооружения"
Индивидуальное домашнее задание: " Машиностроительное производство"
На тему: «Разработка конструкции специального сверлильного приспособления»
Санкт-Петербург 2017

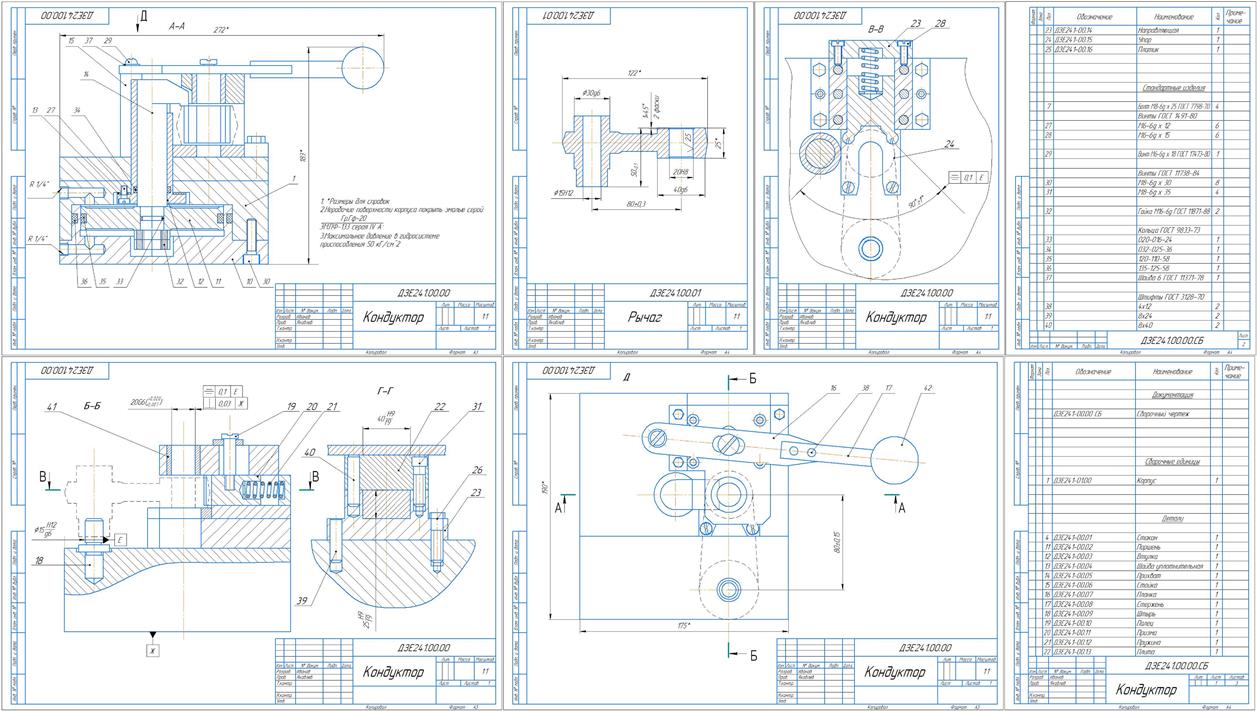

В результате проделанной работы выполнен чертеж сверлильного приспособления для обработки отверстия в детали «Рычаг» в размер 20H8. Составлен отчет, в котором:
1. Назначение и конструкция детали
2. Выбор технологических баз
3. Выбор установочных элементов приспособлений
4. Выбор схемы закрепления заготовки
5. Принцип работы проектируемого изделия
6. Расчёт приспособления на точность
Вывод

Записка на 6  страниц.

Состав: Кондуктор (СБ) Спецификация, ПЗ, Рычаг Язык документа

Софт: КОМПАС-3D 16
