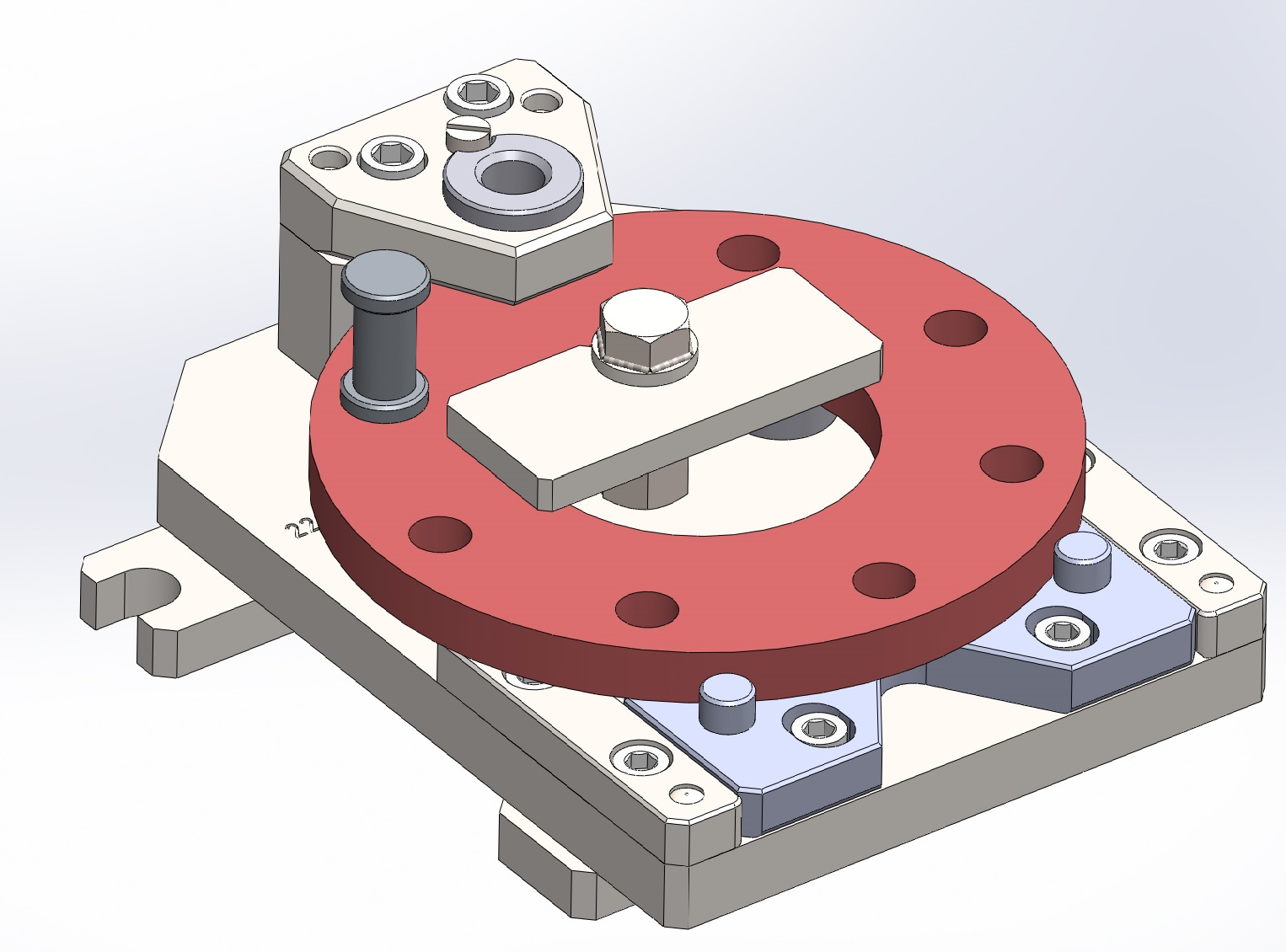

Кондуктор для фланцев

Кондуктор для сверления
отверстий d18мм в фланцах DN40, DN50, DN80, DN100

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16 SP5

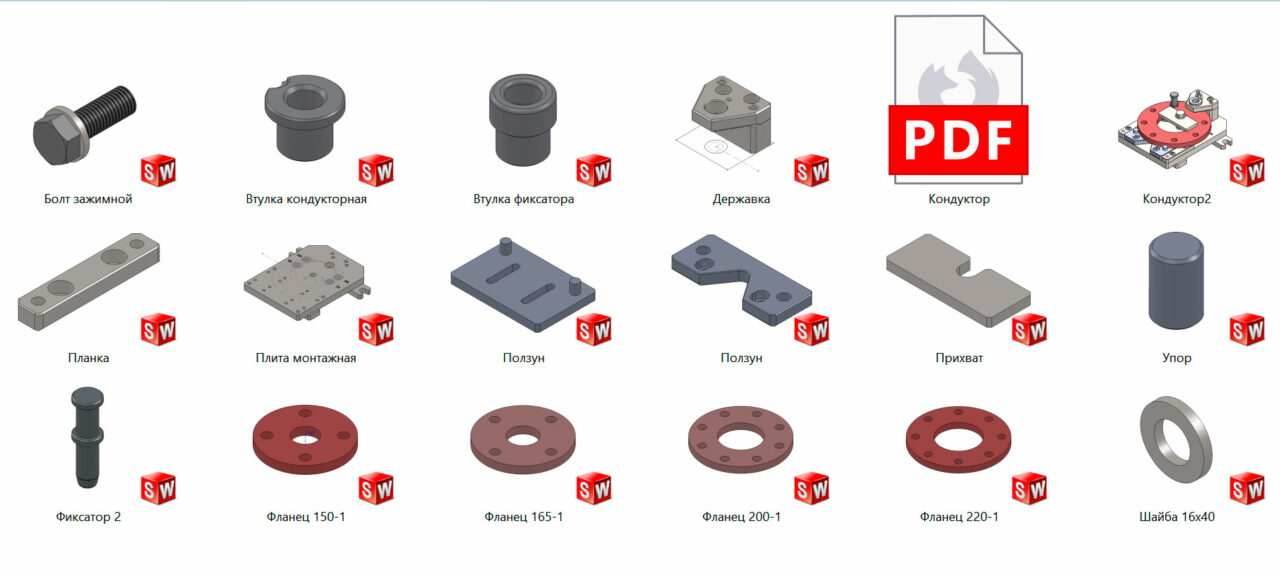

Просмотр файлов
Болт зажимной.SLDASM
Втулка кондукторная.SLDPRT
Втулка фиксатора.SLDPRT
Державка.SLDPRT
Кондуктор2.SLDASM
Планка.SLDPRT
Плита монтажная.SLDPRT
Ползун.SLDASM
Ползун.SLDPRT
Прихват.SLDPRT
Упор.SLDPRT
Фиксатор 2.SLDPRT
Фланец 150-1.SLDPRT
Фланец 165-1.SLDPRT
Фланец 200-1.SLDPRT
Фланец 220-1.SLDPRT
Шайба 16х40.SLDPRT
Кондуктор.PDF
