Краскораспылитель

11. Конструкторская часть
11.1 Назначение и область применения разрабатываемой конструкции
Разработанная конструкция краскопульта предназначена для нанесения ЛК покрытий на кузов автомобиля, раму и навесное оборудование. Краскопульт может использоваться также для нанесения антикоррозионных покрытий.
Характеристика:
- приспособление переносное, с пневмоприводом
- рабочее давление – не более 5 атм.
- габаритные размеры, мм – 268х197х124
- масса – 1,25 кг
11.2 Обзор существующих аналогичных конструкций и обоснование выбора предлагаемой конструкции
В настоящее время много подобных краскопультов, но все они сложны в конструкции и предназначены для нанесения ЛК покрытий материалами (красками) с очень низкой вязкостью. В условиях данного АТП такие ЛК не имеют острой необходимости в использовании и, следовательно, дорогие краскопульты не приобретаются. Изготовить краскопульт предложенной конструкции можно в условиях производства (на АТП).
11.3 Описание устройства и работы конструкции

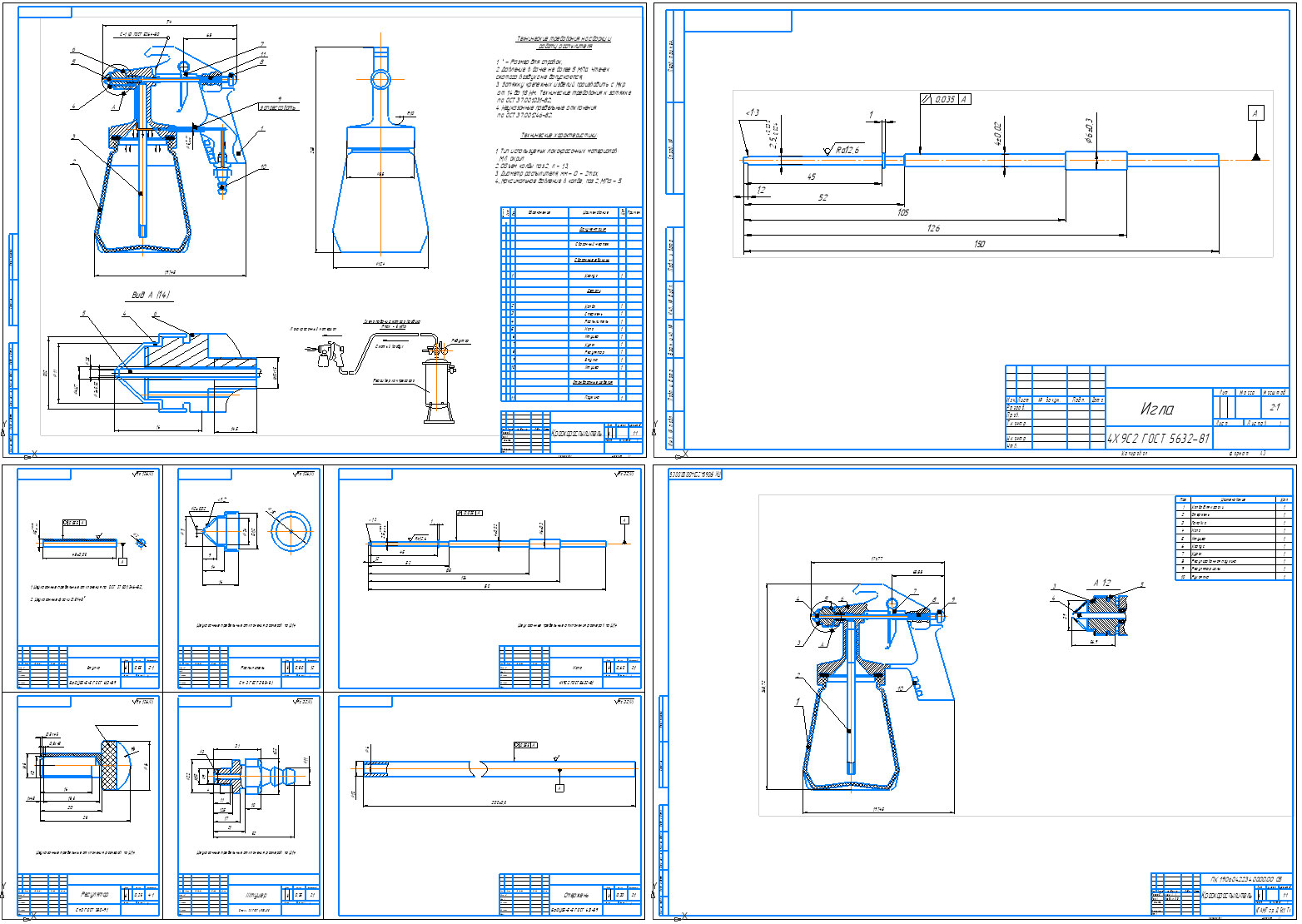

Основным элементом краскопульта являются корпус 1 и колба 2. В колбу 2 наливают приготовленное ЛК покрытие или антикоррозионный состав. Сжатый воздух к краскопульту подводится через штуцер 10. Краскопульт имеет распылитель 4, которые меняет свое проходное сечение в зависимости от положения иглы 5. Это положение изменяется вращение регулятора 8. Открытие и закрытие иглы во время работы осуществляется нажатием на курок 7, который сохраняет свое положение в закрытом состоянии при помощи пружины 11.
