Модернизация МКПП автомобиля ВАЗ-2170

Уральский Федеральный Университет имени первого президента РФ Б.Н.Ельцина
Кафедра Детали Машин
Курсовой проект по дисциплине "Конструирование и расчет автомобиля"

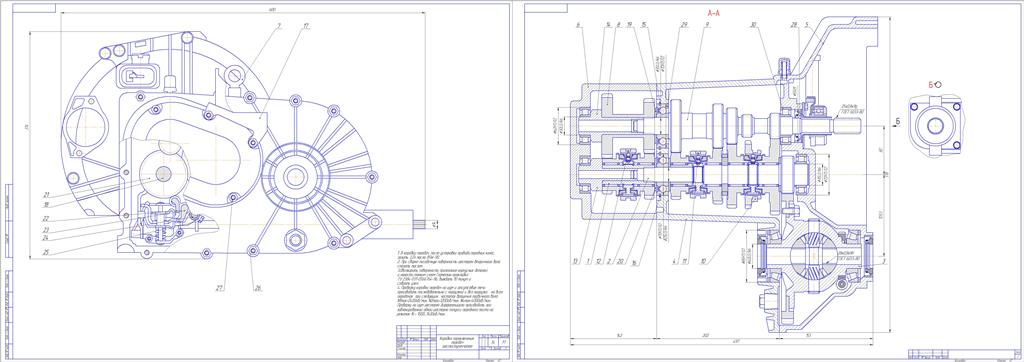

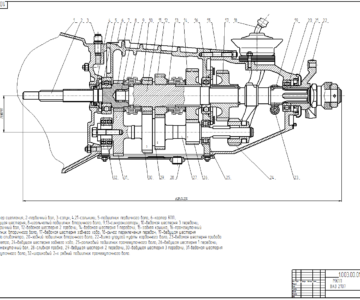

На тему:"Модернизация пятиступенчатой коробки переключения передач автомобиля ВАЗ-2170 "Приора"
Екатеринбург 2015

В данном курсовом проекте модернизируется МКПП автомобиля ВАЗ-2170 путем добавления шестой передачи. Произведены следующие расчеты:
1)Расчет эксплуатационных свойств ТС;
2)Расчет муфты сцепления;
3)Расчет зубчатых зацеплений;
4)Расчет синхронизатора;
5)Расчет межколесного дифференциала;
6)Расчет наиболее нагруженного вала;
7)Расчет подшипников;
8)Расчет главной передачи;
9)Расчет ШРУС.
Курсовой проект содержит 4 листа формата А1 графической части, 92 страниц пояснительной записки.

Технические характеристики:
1)Передаточное число главной передачи: 4,1;
2)Передаточные числа передач: 1) 3,66; 2) 2,55; 3) 1,78; 4) 1,24; 5) 0,86; 6) 0,6;
3)Мощность двигателя: 72 кВт при 5400 об/мин;
4)Максимальный крутящий момент: 145 Нм при 4000 об/мин.

Содержание
Техническое задание на проектируемое транспортное средство 3
Введение 5
1. Выбор и обоснование конструкции 6
2. Конструкторская часть 11
2.1 Расчет эксплуатационных свойств ТС 11
2.2 Расчет муфты сцепления 29
2.3 Расчет зубчатых зацеплений 41
2.4 Расчет синхронизатора 59
2.5 Расчет межколесного дифференциала 63
2.6 Расчет наиболее нагруженного вала 69
2.7 Расчет подшипников 74

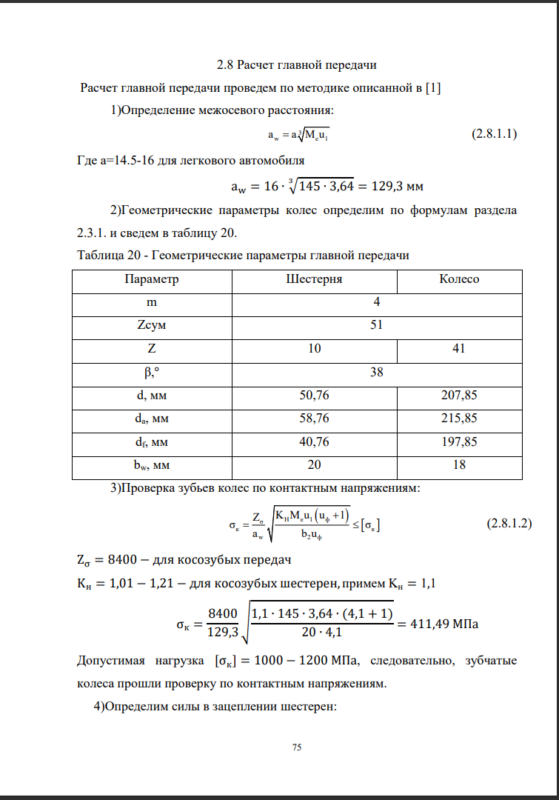

2.8 Расчет главной передачи 76
2.9 Расчет ШРУС. 80
3. Технология сборки узла 82
4. Экономическое обоснование 85
Заключение 88
Библиографический список 89
