Габаритная модель МКПП ВАЗ 2106

2273

100

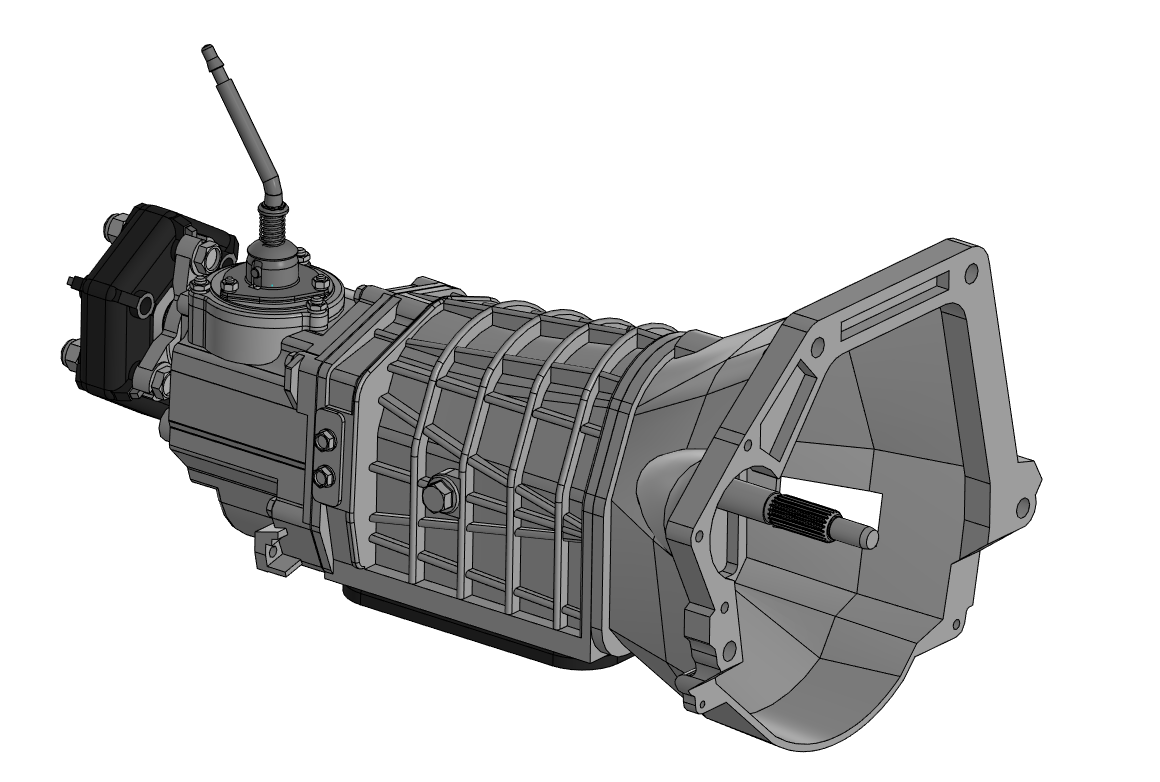

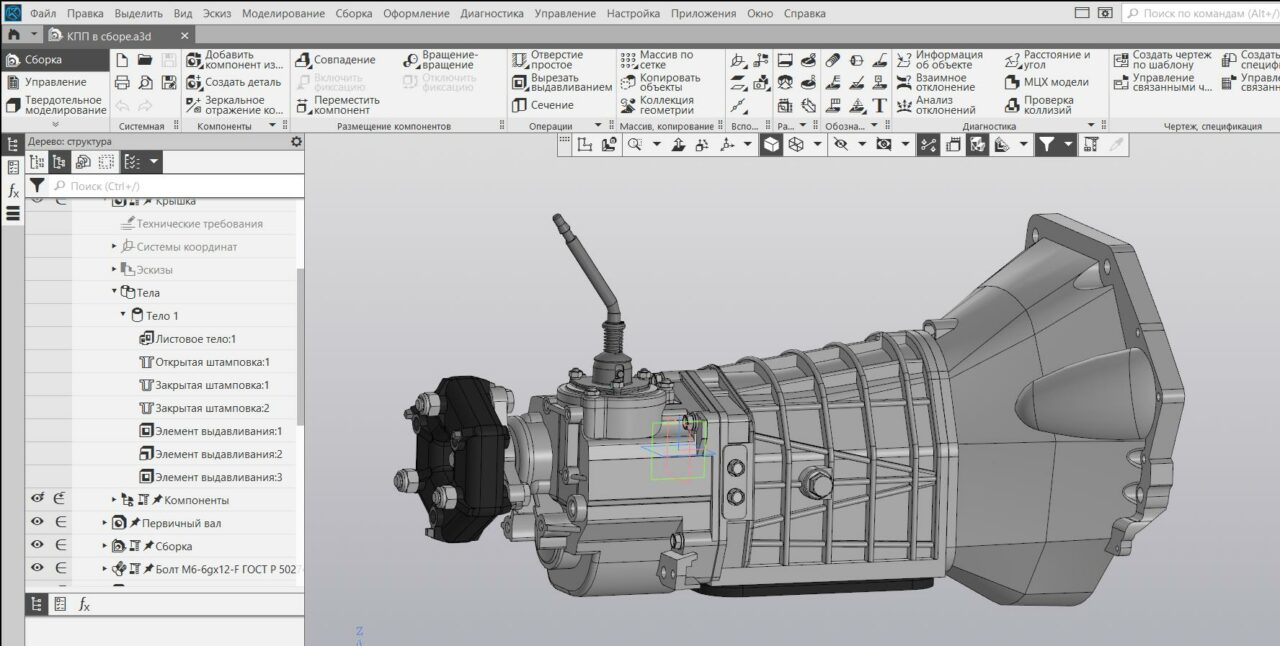

3D модель Габаритная модель МКПП ВАЗ 2106

Габаритная модель коробки переключения скоростей, применяется на автомобиле ВАЗ 2106

ВАЗ ВАЗ-2106 Коробка КПП Мкпп скоростей

Автор

Евгений

Дата

17.02.2022

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 19 Как открыть?

Содержимое архива

КПП 2106
- Хвостовик.a3d
- Эластичная муфта.m3d
- КПП в сборе.stp
- Сборка.a3d
- пружина.m3d
- упорная шайба.m3d
- шарнир.m3d
- шайба.m3d
- Первичный вал.m3d
- Крышка.m3d
- Картер.m3d
- рычаг.m3d
- КПП в сборе.a3d
- стопорное кольцо.m3d
- Картер сцепления.m3d
- Крышка задняя.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

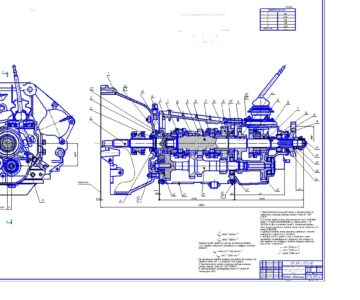

Проектировочный расчет МКПП ВАЗ 2106

100

Модернизация МКПП автомобиля ВАЗ-2170

Расчет конструкции и эксплуатационных свойств ВАЗ 2106

3D Модель ВАЗ-2106

Бесплатно

Корпус ВАЗ 2106

Система питания ВАЗ 2106

Задания с фриланса

Нужна габаритная 3D модель ДВС Caterpillar С-13

договорная

gony gony

3 недели назад

Ищу 3Д модель раздатки УАЗ

договорная

Данил

17.03.2025

Проектирование 3D модели манипулятора ABB

договорная

user-2806689

15.03.2025

Все задания

Вопросы по теме

Как преобразовать STL в твердотельную модель?

Maxim Bas

14.02.2025

Как сохранить 3D модель в качественную картинку

Евгений Завалин

22.01.2025

Что такое LS-DYNA в ANSYS

Casha

22.01.2025

Все вопросы

Комментарии 23

Василий Вахнев

13.02.2024 в 16:33

Автору респект)))

mach25

29.01.2024 в 09:59

День добрый, габаритная модель означает что основные три показателя сохранены у модели в соответствии с реальным объектом? Просто ширина и высота не сходятся(ширина 38 см, длина 63 см,высота 34 см)

Андрей Модератор

29.01.2024 в 10:34

Добрый, посмотрите комментарии выше, автор уточнял по поводу размеров модели

Арсен

14.04.2025 в 12:14

Добрый день, есть кпп ваз 2107 с точными габаритами и присоединительными отверстиями?

Валерий Бородулин

05.02.2023 в 05:27

Спасибо !!!

Ivond

19.01.2023 в 08:22

Сможете прислать модели в STEP формате?

Дмитрий Ребров Модератор

19.01.2023 в 08:30

Здравствуйте! STEP AP214 уже внутри архива, см. список файлов, добавили.

tuborgg

10.01.2023 в 14:05

Добрый день! Можете прислать 3D STEP на данной модель КПП . Хочу сделать чертёж для дровокола.

Андрей Модератор

10.01.2023 в 14:20

Скачайте, мы пришлем

Evgeny Valshonok

08.01.2023 в 22:20

Доброго времени суток! Можно помочь мне открыть модель в 17й версии, обновится нет возможности. Заранее благодарю!

Дмитрий Ребров Модератор

08.01.2023 в 23:40

Здравствуйте! Посмотрите почту. Но обновиться уже надо, в 21 много интересных возможностей.

Роман

24.12.2022 в 21:58

Подскажите, присоединительные размеры по крепежным отверстиям и и расположение первичного вала относительно этих отверстий близко к реальным размерам? Можно эту модель взять для отрисовки переходной плиты?

Евгений Автор

26.12.2022 в 06:36

Крепежные отверстия к двигателю зарисованы условно, для проектирования плиты не подойдет.

Арсен

14.04.2025 в 12:12

можно уточнить допуск присоединительных отверстии относительно оси первичного вала?

Евгений Автор

28.11.2022 в 15:18

Общая длина и расположение валов соответствует. В части точности отливок корпуса, картера сцепления и расположения крепежных отверстий к двигателю - зарисовано условно. В целом для компоновки мини трактора вполне подойдет.

Роман Озеров

06.12.2022 в 00:08

Понял спасибо)

Роман Озеров

28.11.2022 в 14:57

Здравствуйте. для моделирования размещения на минитрактор подойдет? спасибо) Имею в виду присоединительные размеры?

volodya55

15.09.2022 в 16:42

шестерни кпп есть в данной сборке?

Андрей Модератор

15.09.2022 в 17:32

Здравствуйте, нет, в описании написано "Габаритная модель"

Andy1835

06.09.2022 в 11:59

Спасибо :)

Андрей Жаков

10.06.2022 в 08:43

Не открывает ни в компасе, ни через солид, ни через инвентор!

Дмитрий Ребров Модератор

10.06.2022 в 08:51

Андрей, вот не надо так писать, глупости же. Смотрим поле софт: КОМПАС-3D 19
Зачем пробовать открывать в солид или инвентор? Они не поддерживают этот формат. А КОМПАС у Вас видимо старый 16 например.
Проверил в актуальной версии, все открывается.

solist

16.04.2022 в 15:25

Спасибо!
