Паспорт на вулканизатор для изготовления РТИ

Вулканизатор предназначен для изготовления резинотехнических изделий (прокладок, манжет, колец, резиновых втулок и т.д.) из сырой резины посредством вулканизации.

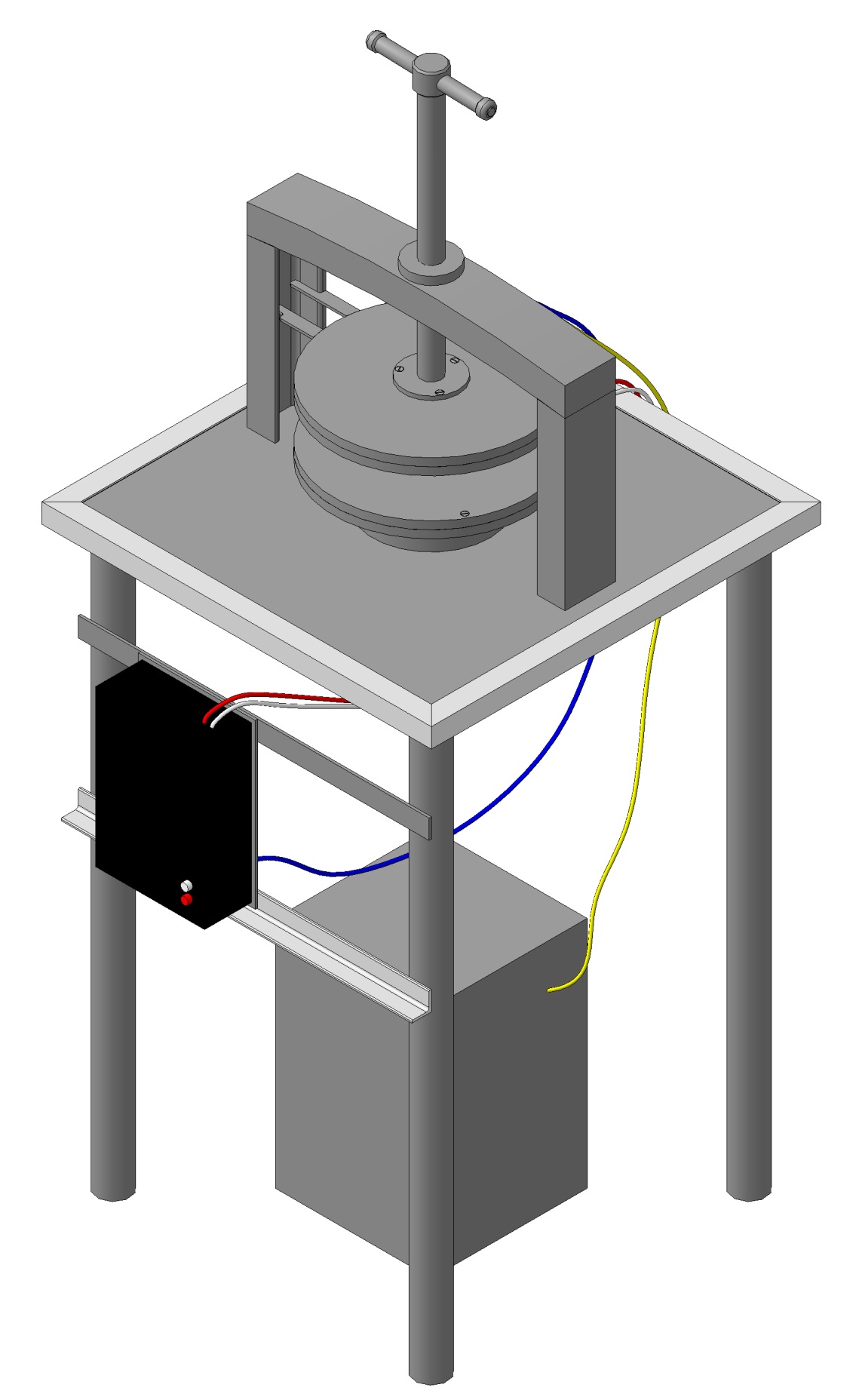

Установка вулканизатора (рис. 1) состоит из верстака 1, на котором установлен корпус с направляющими 2 и зажимным винтом 5, верхнего 3 и нижнего 4 нагревательного элемента., автоматического выключателя АП 50 6 и понижающего трансформатора 7.В пресс-форму закладывается «сырая» резина, форма собирается и зажимается винтом. При достижении температуры, контролируемой по термометру, примерно 150. .200 С , производится выдержка нагретой формы в течении 10-30 минут, в зависимости от размеров и профиля изготовляемой детали. После чего винт ослабляется, форма с помощью специальных клешей вынимается из нагревателей, а затем деталь вынимается из формы на верстак.

Содержание

1.Основные сведения об изделии и технические данные 3

1.1.Назначение 3

1.2.Технические данные 3

1.3.Устройство и принцип работы 3

1.4.Безопасность при эксплуатации 5

1.5.Технические регламенты 5

1.6.Учёт технического обслуживания 6

2.Ресурсы, сроки службы и хранения 7

3.Свидетельство о п

Состав: Паспорт (ПС), 3D-модель Язык документа

Софт: КОМПАС-3D 10.1, 17.1

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Паспорт на вулканизатор для изготовления РТИ

Вулканизатор.a3d
Вулканизатор.frw
Вулканизатор.tif
Выключатель.m3d
Диск ближний.m3d
Диск верхний.a3d
Диск верхний.m3d
Диск нижний.m3d
Зажимной винт.m3d
Лист.m3d
Над уголок бс.m3d
Паспорт на вулканизатор для изготовления РТИ.kdw
Перемычка.m3d
Провод белый.m3d
Провод жёлтый.m3d
Провод красный.m3d
Провод синий.m3d
Стойка левая.m3d
Стойка правая.m3d
Стол.m3d
Трансформатор.m3d
Труба.m3d
Уголок бс.m3d
Уголок.m3d
