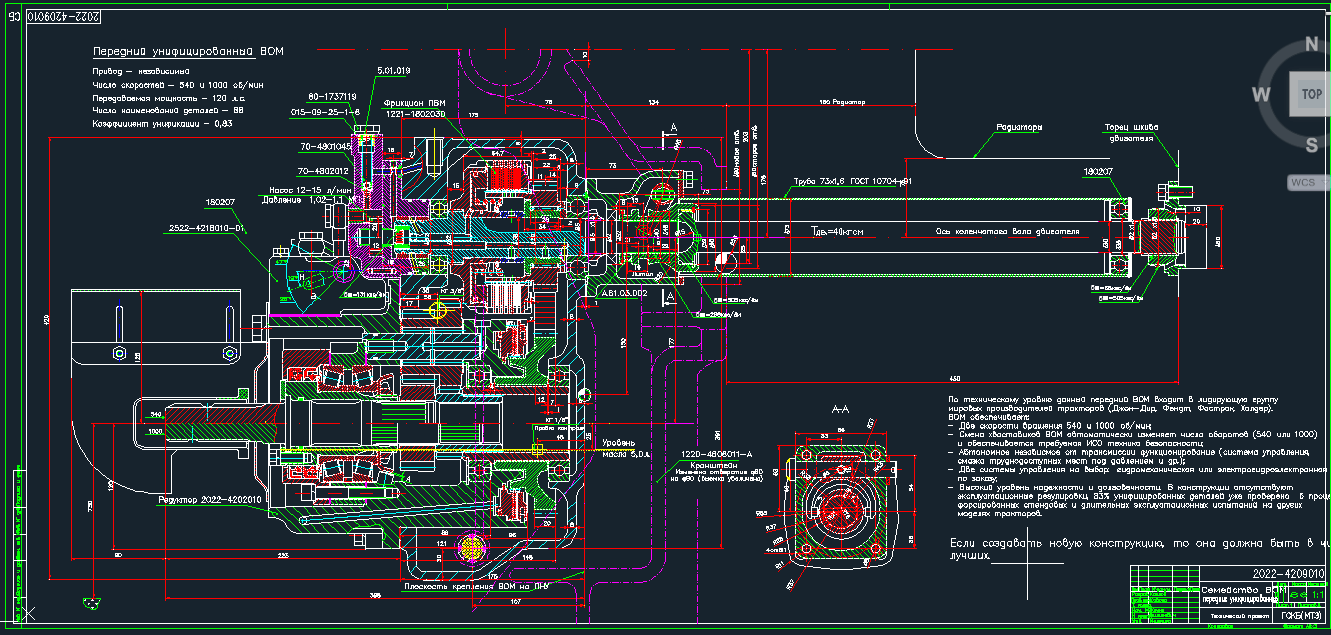

Передний ВОМ трактора МТЗ-2022 (чертеж общего вида)

Представлен чертеж общего вида переднего ВОМ трактора МТЗ-2022.
Чертеж из конструкторского бюро тракторного завода.

Состав: Передний ВОМ трактора МТЗ-2022 (ВО) Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Передний ВОМ трактора МТЗ-2022 (чертеж общего вида)

записка\2022 -4209010 СБ.dwg
записка\2022 -4209010 СБ.frw
записка
