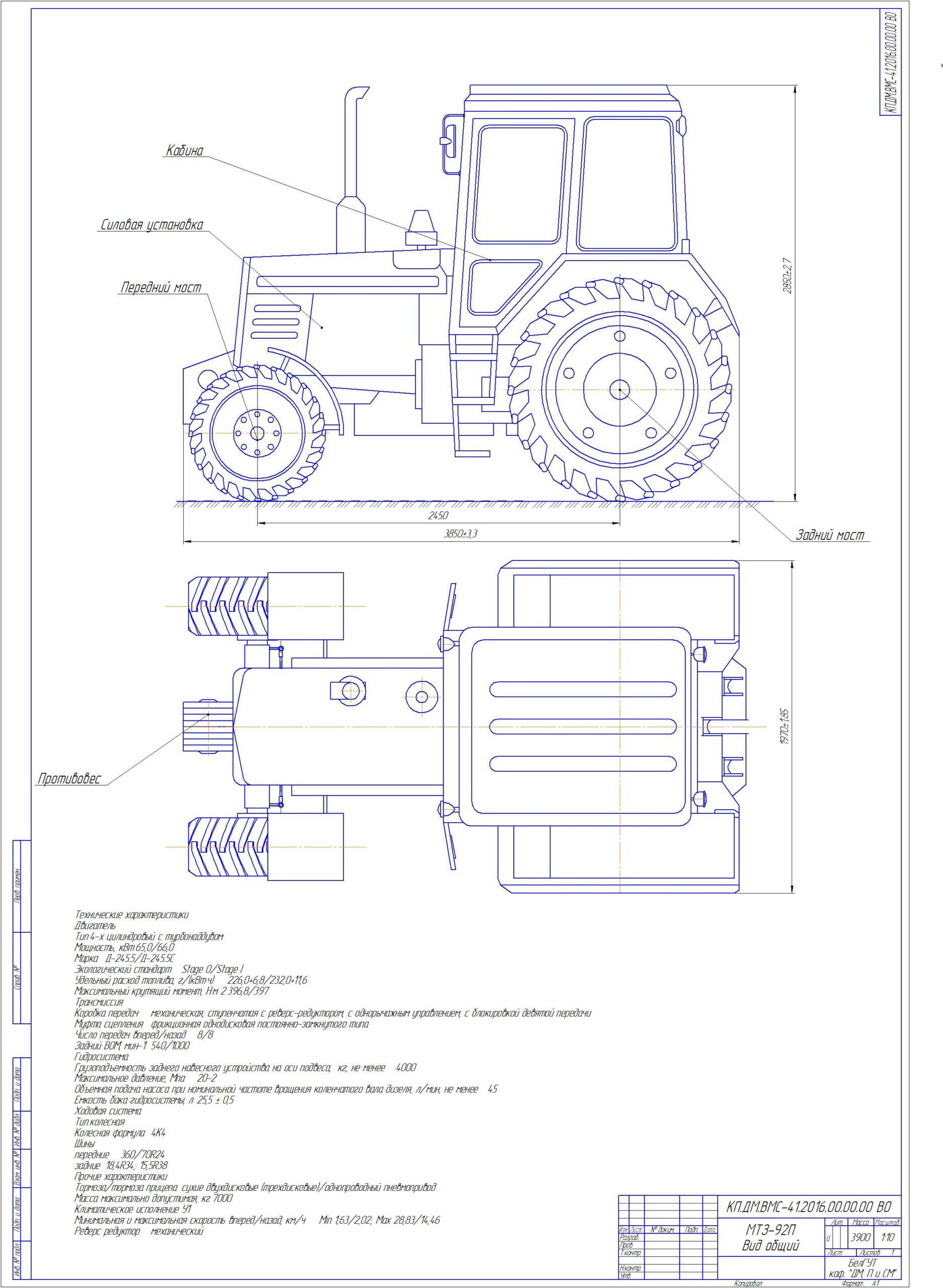

Чертеж общего вида трактора МТЗ-92П

Трактор 92П производства ОАО «Минский тракторный завод» представляют собой универсально-пропашные тракторы тягового класса 1,4. Основным преимуществом МТЗ 92П от МТЗ 92 является полноприводное шасси, современный дизайн, комфортная кабина. Тракторы МТЗ 92П, МТЗ 92 П, Трактор 92П предназначены для различных коммунальных и строительный работ с навесными, полунавесными и прицепными машинами и орудиями. Также МТЗ 92П, МТЗ 92 П, Трактор 92П задействуют для погрузочно-разгрузочных работ, работах по уборке территорий, в лесном и сельскохозяйственных отраслях.
Технические характеристики
Двигатель
Тип 4-х цилиндровый с турбонаддувом
Мощность, кВт 65,0/66,0
Марка Д-245.5/Д-245.5С
Экологический стандарт Stage 0/Stage I
Удельный расход топлива, г/(кВт·ч) 226,0+6,8/232,0+11,6
Максимальный крутящий момент, Н·м 2 396,8/397
Трансмиссия
Коробка передач механическая, ступенчатая с реверс-редуктором, с однорычажным управлением, с блокировкой девятой передачи
Муфта сцепления фрикционная однодисковая постоянно-замкнутого типа
Число передач вперед/назад 8/8
Задний ВОМ, мин-1 540/1000
Гидросистема
Грузоподъемность заднего навесного устройства на оси подвеса, кг, не менее 4000
Максимальное давление, Мпа 20-2
Объемная подача насоса при номинальной частоте вращения коленчатого вала дизеля, л/мин, не менее 45
Емкость бака гидросистемы, л 25,5 ± 0,5
Ходовая система
Тип колесная
Колесная формула 4К4
Шины
передние 360/70R24
задние 18,4R34; 15,5R38
Прочие характеристики
Тормоза/тормоза прицепа сухие двухдисковые (трехдисковые)/однопроводный пневмопривод
Масса максимально допустимая, кг 7000
Климатическое исполнение У1
Минимальная и максимальная скорость вперед/назад, км/ч Min 1,63/2,02; Max 28,83/14,46
Реверс редуктор механический

Состав: МТЗ-92П (ВО) Язык документа

Софт: КОМПАС-3D 2015

Файлы:
Общий вид МТЗ-92П.cdw
