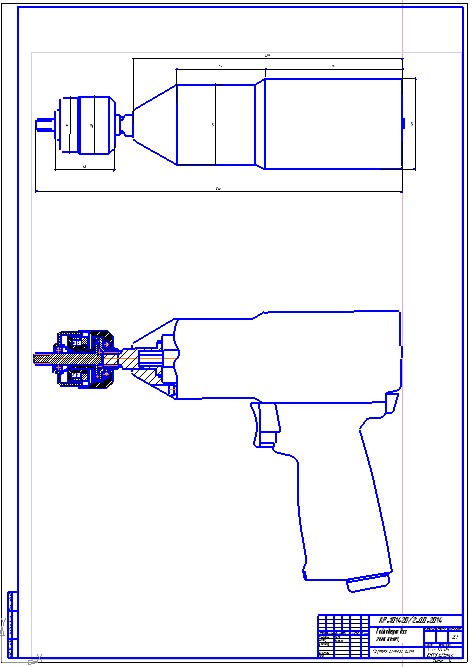

Пневматический гайковерт

Белорусский национальный технический университет
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине «Проектирование, расчет и эксплуатация технологического оборудования»
На тему "Пневматический гайковерт"
Минск 2014

Содержание:
ВВЕДЕНИЕ
1. РЕГЛАМЕНТ. СПРАВКА ПАТЕНТНО-ИНФОРМАЦИОННЫХ ИССЛЕДОВАНИЙ
2. АНАЛИЗ ВЫБРАННЫХ АНАЛОГОВ И ОБОСНОВАНИЕ ПРОТОТИПА
3. МАТРИЦА СРАВНИТЕЛЬНОГО АНАЛИЗА ПО КРИТЕРИЯМ ЭФФЕКТИВНОСТИ
4. РАЗРАБОТКА ФУНКЦИОНАЛЬНО-ФИЗИЧЕСКОЙ СХЕМЫ ТЕХНИЧЕСКОГО ПРЕДЛОЖЕНИЯ
5. ОПИСАНИЕ ТЕХНИЧЕСКОГО ПРЕДЛОЖЕНИЯ
6. РАСЧЕТЫ ПОДТВЕРЖДАЮЩИЕ НАДЕЖНОСТЬ И РАБОТОСПОСОБНОСТЬ КОНСТРУКЦИИ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Содержит в себе 3 листа А1
Спецификация

Техическая характеристика
1. Давление 6,3 бар.
2. Расход воздуха 158 л/мин.
3. Крутящий момент 312 н/м.
4. Количество оборотов 7000 об/мин.
5. Диапазон работы муфты предельного момента 80-320 н/м.

Состав: Вид общий (ВО), Патрон, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V13

Файлы:
гайковерт\1.cdw
гайковерт\2.cdw
гайковерт\патрон.cdw
гайковерт\вид с верху.cdw
гайковерт\спецификация электро.frw
гайковерт
гайковерт\Записка.docx
