Подъёмник электромеханический ПС-10

Конструктивная часть проекта

Подъемник ПС-10 предназначен для вывешивания за раму грузовых автомобилей собственной массой до 10 т при выполнении работ по их техническому обслуживанию и техническому ремонту.

Техническая характеристика
1. Тип................................................стационарный электромеханический
2. Грузоподъемность, т.................................................................................10,0
3. Максимальная высота подъема, мм...............................................1.700
4. Минимальная высота, мм..........................................................................410
5. Мощность электродвигателя, кВт...............................................4х2,2
6. Скорость подъема, мм/с........................................................................10,0
7. Время опускания, мм/с.............................................................................10,0
8. Масса, кг..........................................................................................................2070

4 Конструкция, расчет и техническая эксплуатация 2
четырехстоечного электромеханического подъемника ПС-10 2
4.1 ПРИНЦИП ДЕЙСТВИЯ, УСТРОЙСТВО И РЕГУЛИРОВКИ 2
ОБОРУДОВАНИЯ 2
УСТРОЙСТВО ПОДЪЕМНИКА 7
4.2 ПРОВЕРОЧНЫЕ РАСЧЕТЫ ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ И ПРИВОДА 11
4.2.1 РАСЧЕТ ГРУЗОВОГО ВИНТА 11
4.3.2. РАСЧЕТ ГРУЗОВОЙ ГАЙКИ 15
4.2.3 РАСЧЕТ ПРИВОДА ПОДЪЕМНИКА 15
4.3 МОНТАЖ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ЧЕТЫРЕХСТОЕЧНОГО 16
ЭЛЕКТРОМЕХАНИЧЕСКОГО ПОДЪЕМНИКА ПС-10 16

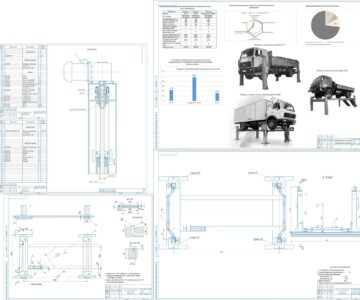

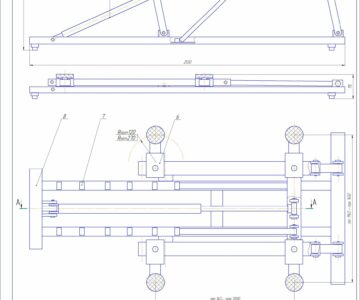

Состав: Чертёж электромеханического подъёмника ПС-10, часть пз Язык документа

Софт: КОМПАС-3D 14

Файлы:
podemnik_chetyrehstoechnyy.cdw
Спецификация 1.cdw
Спецификация 2.cdw
Спецификация.cdw
5.doc
