топ За месяцПоршень с шатуном.
ОТИ НИЯУ МИФИ
Кафедра ТМ и МАХП
Домашняя работа по дисциплине "Автоматизированное проектирование"
Озёрск 2015
Требовалось построить детали, собрать их, а после предоставить преподавателю сборочный чертёж, деталировку, спецификацию.

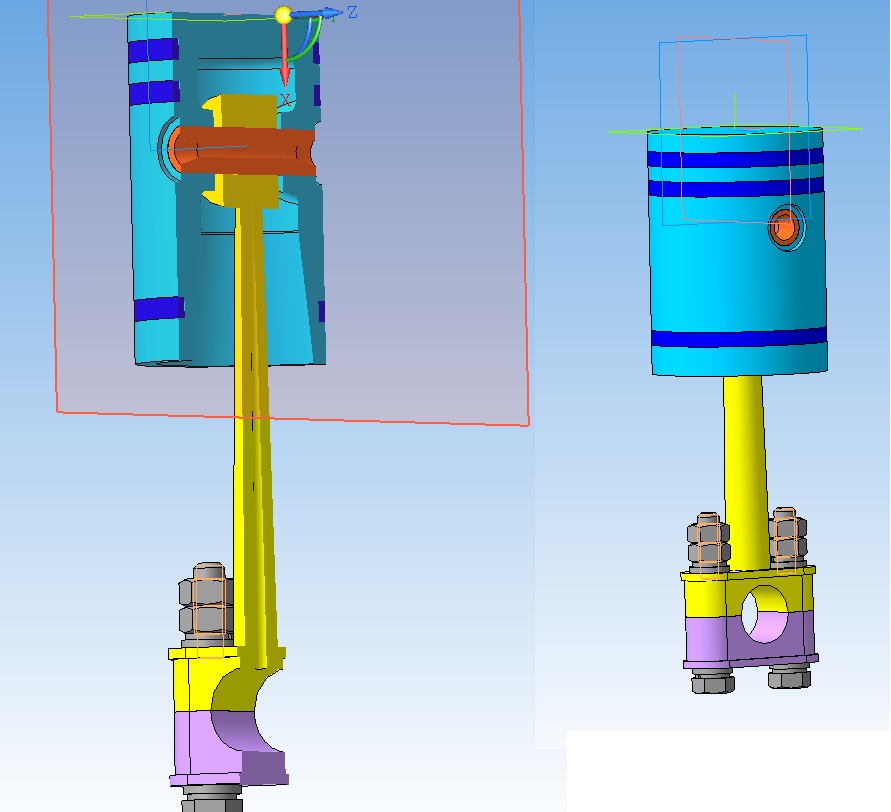

В работу входит: 5 деталей(поршень, палец поршневой, крышка шатуна, кольцо поршневое, шатун), сборочный чертёж, спецификация, чертежи деталей, 3д сборка.
Состав: Чертежи: кольцо поршневое, палец поршневой, поршень, шатун, крышка шатуна. 3д модели деталей: кольцо поршневое, палец поршневой, поршень, шатун, крышка шатуна. 3д сборка всех деталей
Софт: КОМПАС-3D 15.1
Сайт: www
