КУРСОВОЙ ПРОЕКТ
на тему:«Пресс гидравлический 10 т»

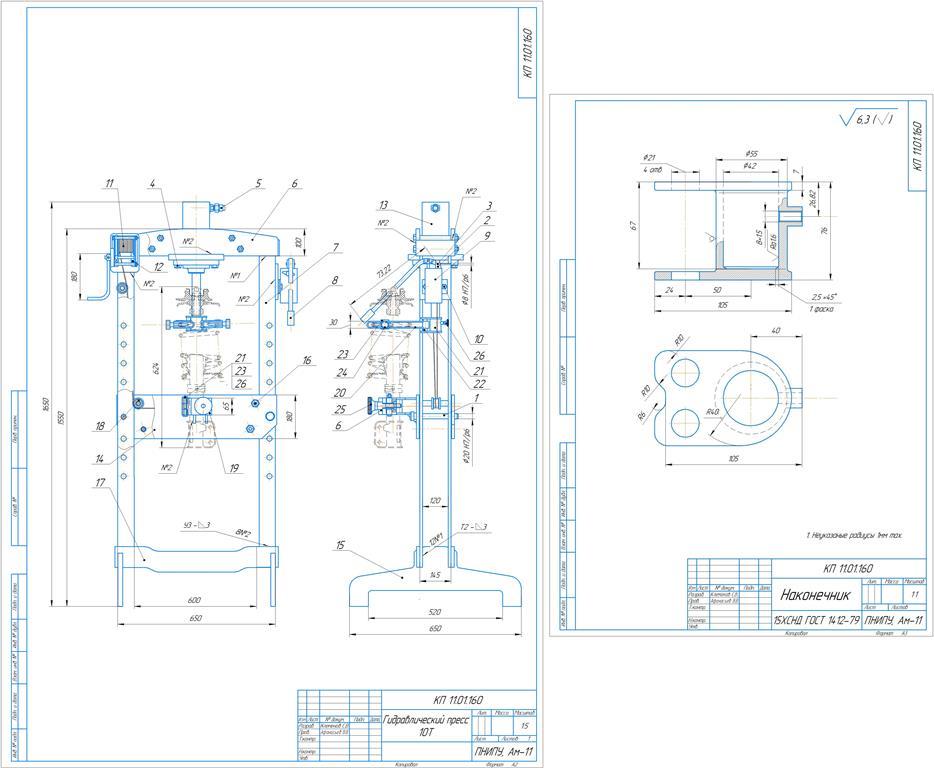

В качестве прототипа был выбран пресс марки «NORDBERG» КСК-15 и пружинный компрессор "SEO-KWANG MACHINE" SK-2000. 2 листа чертежи (пресс / наконечник) + ПЗ.
СОДЕРЖАНИЕ
1. Описание конструкции и принцип работы……………………………….….3
1.1. Введение……………………………………………………………....3
1.2. Устройство и принцип действия гидравлического пресса..….……3
1.3. Линейка гидравлических прессов NORDBERG……………….…...4
1.4. Пружинные компрессоры………………………………………...…10
1.5. Выбор объекта проектирования………………………………....….13
1.6. Выбор лебедки..………………………………………………….…..13
2. Расчеты……………………………………………………………………...…15
2.1. Расчет рабочей площади главного цилиндра………………….…...15
2.2. Расчет объема жидкости необходимой для полного выдвижения штока рабочего цилиндра………………………………………….…….16
2.3. Определение количества качков для полного выдвижения штока…………………………………………………………………...….16
2.4. Расчет стола …………………………………………………..…..….17
2.5. Расчет верхней балки ………………………………………………..19
2.6. Расчет верхних лап пружинного компрессора……………………..20
2.7. Расчет Шарнирных пальцев……………………………………..…..22
Список использованной литературы……………………………………….…..23
В данной работе была поставлена задача спроектировать устройство, сочетающее в себе функции гидравлического пресса для выполнения мелких слесарных работ (выпрессовка и запрессовка втулок, подшипников, гильз, рихтовка, и т.п.) и функции пружинного компрессора для разборки и сборки амортизаторных стоек подвески легковых автомобилей.
В качестве прототипа был выбран пресс марки «NORDBERG» КСК-15 и пружинный компрессор "SEO-KWANG MACHINE" SK-2000. В результате анализа пружин подвесок легковых автомобилей пришли к выводу, что высота пружин колеблется в основном от 250мм до 460мм в свободном состоянии, усилие сжатия от 200 до 700кг. Исходя из этого, с учетом запаса, задаем характеристики пружинному компрессору:
Ход сжатия: 520мм;
Усилие сжатия : 800кг (7800Н)
Характеристики пресса: Усилие с 15т. снижаем до 10т.
Для удобства работы установим лебедку для перемещения стола пресса в вертикальном направлении. Лебедку выбираем ручную с механизмом стопорения с усилием подъема до 200кг.
