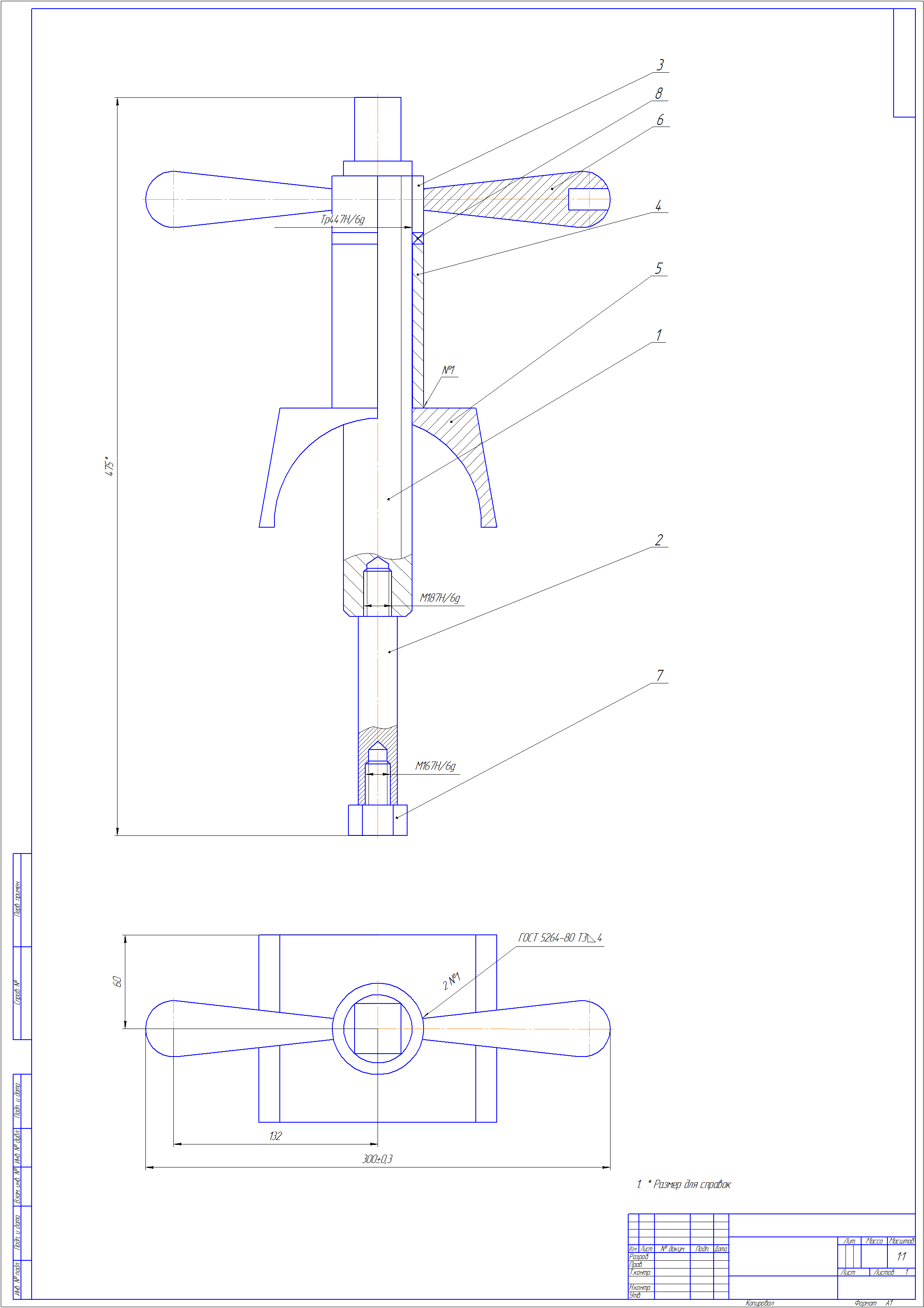

Приспособление состоит из винта 1, имеющего хвостовик-оправку 2 с резьбовым отверстием на торце, в которое ввернут болт 3. На головке винта 1 сняты лыски для удобного закрепления приспособления в тисках. На винт навинчивают гайку 4. На гайке 4 через подшипник 5 и втулку 6 установлен ложемент 7 с цилиндрической выемкой, и она имеет рукоятки 8, одна из которых выполнена с посадочным гнездом 9 под динамометрический ключ.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Приспособление для выпрессовки поршневых пальцев
Приспособление для выпрессовки поршневых пальцев
0
2
184
2
0
Автор
Сергей
Иванов
Дата
24.07.2021
Язык
Русский
Состав
Сборка и спецификация
Софт
КОМПАС-3D 13 SP2
Как открыть?
Содержимое архива
-
-
Спецификация.cdw
-
Приспособа.cdw
-
