Приспособление для запрессовки и выпрессовки поршневых пальцев

БГАУ, кафедра ремонта, конструкторская часть ВКР( 12 стр) , Приспособление для запрессовки и выпрессовки поршневых пальцев, 2015

Принцип работы следующий: трехходовой распределительный кран подает воздух, поступающий из компрессора по двум трубопроводам, в одну из двух рабочих полостей поршня (в зависимости от необходимого направления перемещения штока). В результате поршень передвигается, заставляя передвигаться с собой шток с вкрученным в него наконечником. Наконечник, в свою очередь, достигая поршневого пальца, действует на него под нагрузкой и заставляет впрессовываться из соединения. Для того, чтобы поршень в сборе с шатуном и поршневым пальцем не передвигался вместе со штоком, в приспособлении имеется упор, не дающий осуществляться такому действию.

3 КОНСТРУКТОРСКИЙ РАЗДЕЛ 1
3.1 КЛАССИФИКАЦИЯ СПОСОБОВ РАЗБОРКИ-СБОРКИ СОЕДИНЕНИЙ С НАТЯГОМ 1
3.2 АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ 2
3.3 ОПИСАНИЕ РАБОТЫ КОНСТРУКЦИИ 6
3.4 КОНСТРУКТОРСКИЕ РАСЧЕТЫ ПРИСПОСОБЛЕНИЯ ЗАПРЕССОВКИ И ВЫПРЕССОВКИ ПОРШНЕВОГО ПАЛЬЦА 6
3.4.1 Расчет пневмоцилиндра приспособления и его элементов: 6
3.4.2 Расчет пальца крепления пневмоцилиндра 10
3.4.3. Расчет вала фиксатора 11
3.4.4. Расчет установочного болта 12
3.4.5. Определение толщины плиты из условия прочности 14

Состав: ВО, деталировка, СП, ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление для запрессовки и выпрессовки поршневых пальцев

Просмотр файлов

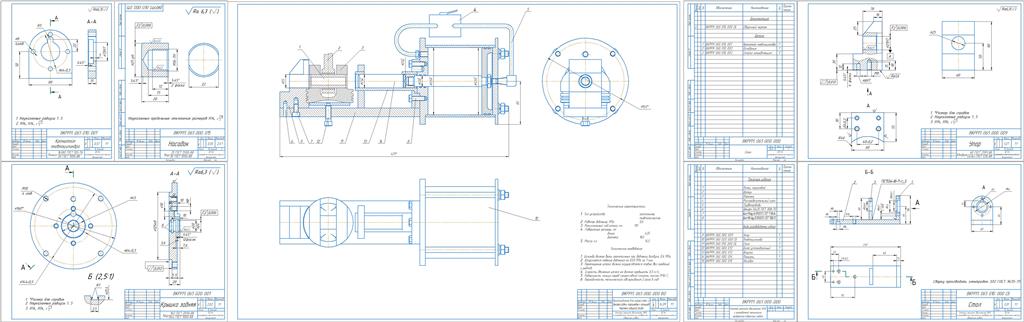

Приспособление ВО.cdw
Деталировка/
Деталировка/1Стол А3.cdw
Деталировка/2Упор А3.cdw
Деталировка/3Крышка задняя А3.cdw
Деталировка/4Кронштейн пневмоцилиндра А4.cdw
Деталировка/5Насадок А4.cdw
Спецификации/
Спецификации/Спецификация ВО.cdw
Спецификации/Спецификация Стол.cdw
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ.docx
