Приспособление для извлечения поршня из тормозного цилиндра

Нижегородский автотранспортный техникум. Дисциплина "Техническое обслуживание автомобилей".

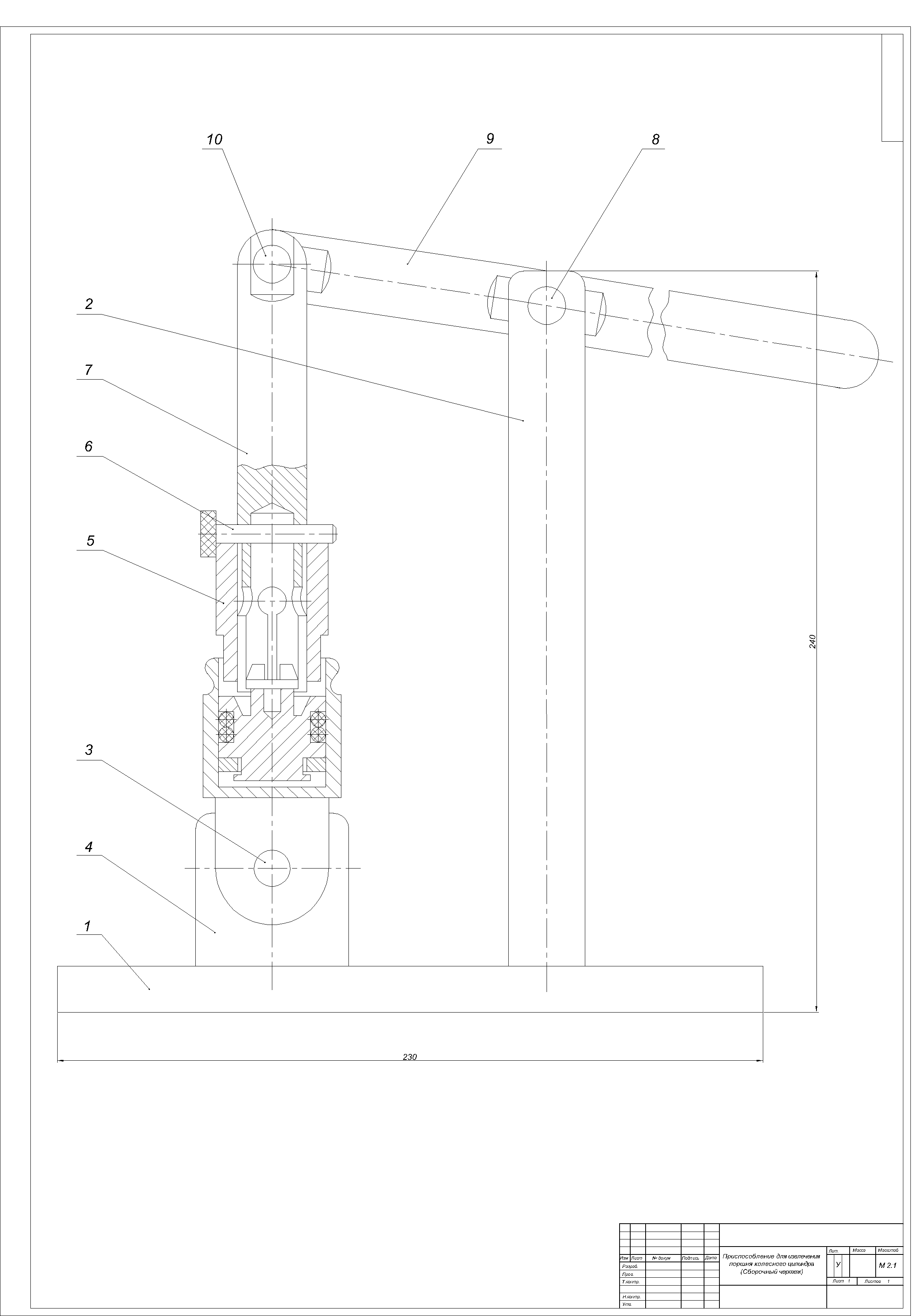

Приспособление для извлечения поршня из тормозного цилиндра (аннотация, сборочный чертеж, спецификация, рабочие чертежи деталей - 4 шт)

Состав: Приспособление (СБ), Деталировка (зажимная втулка, коромысло, стопор, цанга), Спецификация.

Софт: AutoCAD 2014

Файлы:

Присп. для извлеч. поршня пер. торм. цилиндра/

Присп. для извлеч. поршня пер. торм. цилиндра/Зажимная втулка - А4.dwg

Присп. для извлеч. поршня пер. торм. цилиндра/Стопор - А4.dwg

Присп. для извлеч. поршня пер. торм. цилиндра/Приспособление (СБ) - А1.dwg

Присп. для извлеч. поршня пер. торм. цилиндра/Спецификация (Приспособление).doc

Присп. для извлеч. поршня пер. торм. цилиндра/Коромысло - А3.dwg

Присп. для извлеч. поршня пер. торм. цилиндра/Аннотация.doc

Присп. для извлеч. поршня пер. торм. цилиндра/Thumbs.db

Присп. для извлеч. поршня пер. торм. цилиндра/plot.log

Присп. для извлеч. поршня пер. торм. цилиндра/Приспособление (СБ) - А1-Model.png

Присп. для извлеч. поршня пер. торм. цилиндра/Цанга - А3.dwg
