Приспособление для установки поршней в цилиндры

Полоцкий Государственный Университет
Кафедра конструкционных материалов
Конструкторская часть курсовой работы по дисциплине "Техническая эксплуатация автомобилей"

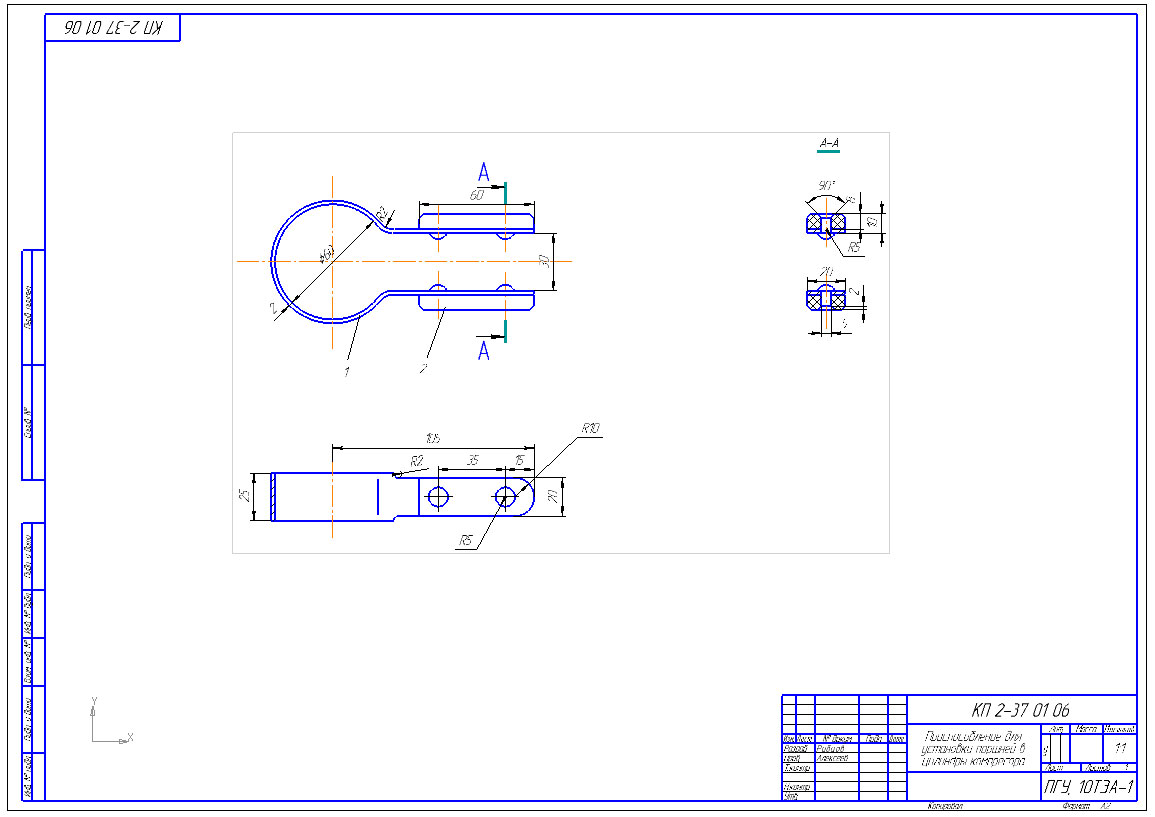

Перед установкой поршня в цилиндр, на него одевают поршневые кольца, будь то компрессионные, маслосъемные и т.д.Это существенно осложняет внедрение поршня в цилиндр,к тому же увеличивает риск повреждения колец или их неправильной установки.На чертеже изображено приспособление,которое разработано для проделывания данной операции. Для этого нужно поместить поршень с одетыми кольцами в приспособление,зажать болты,обжав таким образом кольца.Затем нужно плотно приставить приспособление с поршнем к цилиндру и выдавить поршень в цилиндр.Таким образом кольца,прижатые к поршню,безболезненно попадают в цилиндр вместе с поршнем. Для лучшего скольжения перед использованием можно смазать стенки приспособления маслом.

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление для установки поршней в цилиндры

приспособление.cdw
