Приспособление для подбора толщины регулировочных шайб шестерни ведущей конической автомобиля ЗиЛ-130

Приспособление применяется при ремонте заднего моста ЗиЛ-130 для подбора регулировочных шайб

Назначение и строение приспособления

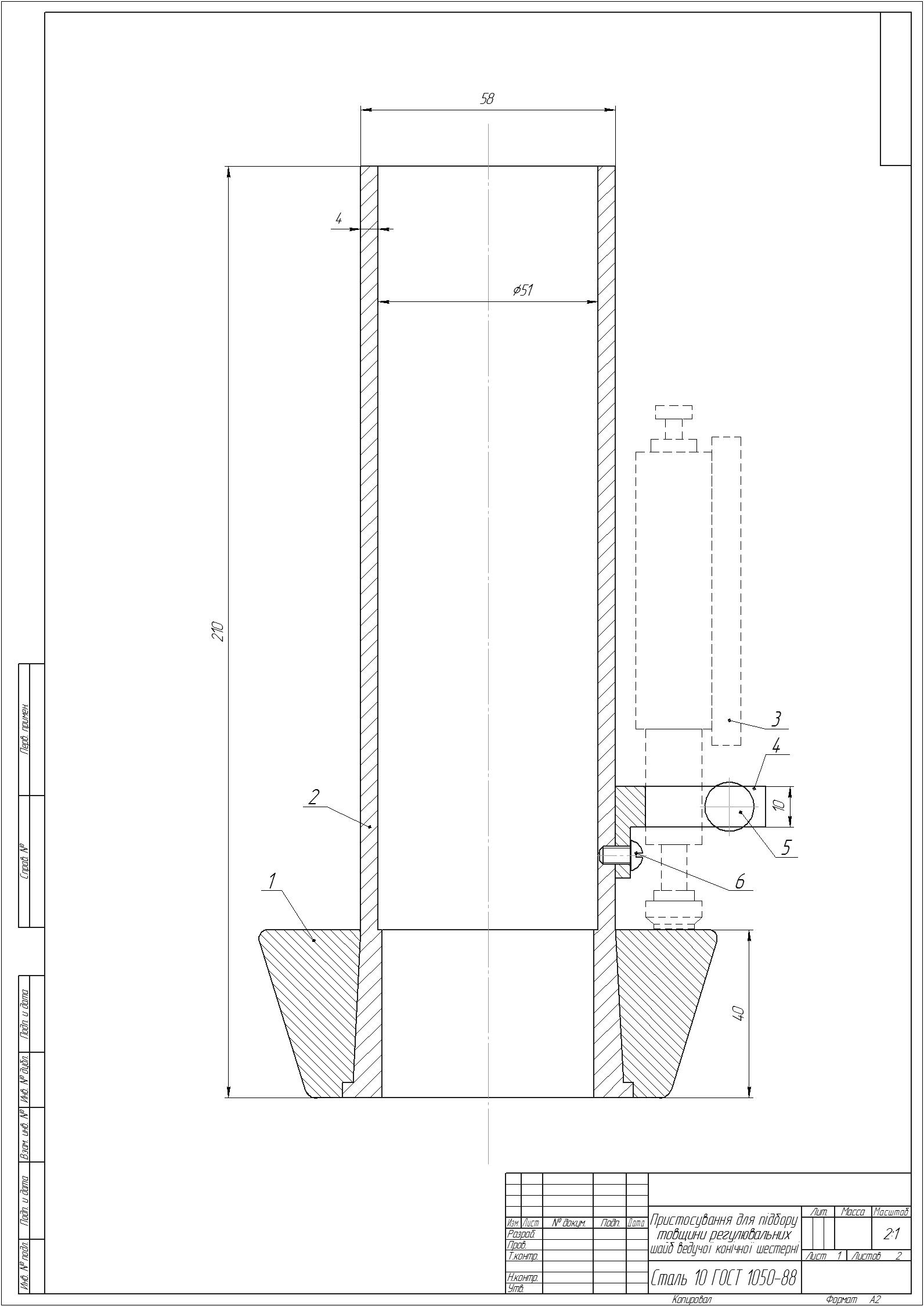

Разработанное приспособление предназначено для подбора толщины регулировочных шайб ведущей конической шестерни. Состоит из обоймы 1, рукоятки 2, индикаторной головки 3, кронштейна 4, стопора 5, винта 6.

Принцип действия приспособления
Рукоятку надевают на шейку вала ведущей конической шестерни до упора в торец распорное втулки. Обойма приспособления, перемещаясь по поверхности рукоятки, фиксируется в гнезде внешнего подшипника, запрессованного в картер. При этом стрелка индикаторной головки показывает зазор между распорное втулкой и внутренним кольцом переднего подшипника. По величине зазора подбирают регулировочные шайбы

Состав: Сборочный чертеж, Спецификация, Пояснение Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление для подбора толщины регулировочных шайб шестерни ведущей конической автомобиля ЗиЛ-130

Пояснення.docx
Пристосування.cdw
