Приспособление для выворачивания шпилек

ПГАТК
Инженерный факультет

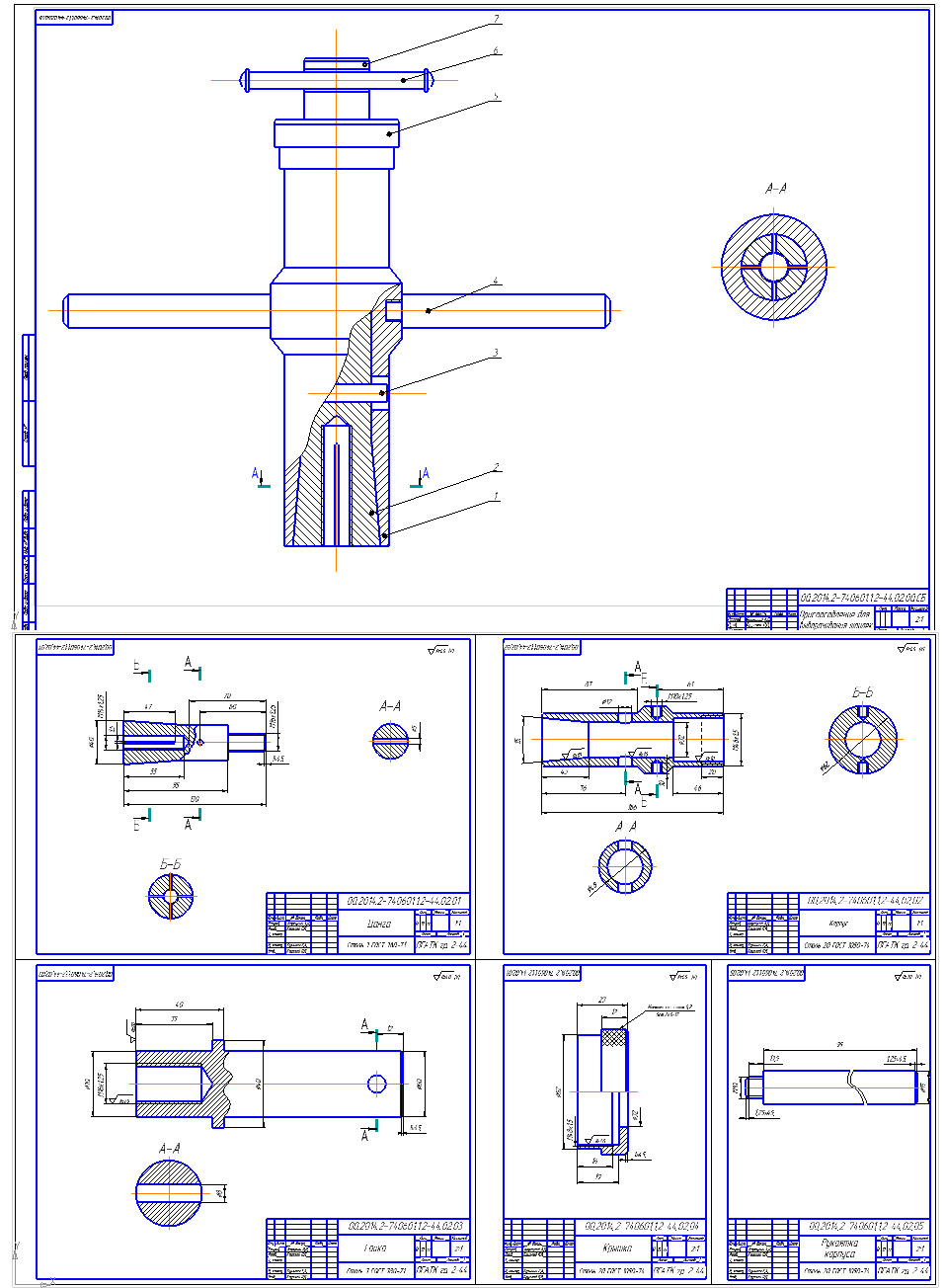

Приспособление состоит из корпуса 1, цанги 2, штифта 3, рукоятки корпуса 4, крышки 5, рукоятка гайки 6, гайки 7.
Работает приспособление следующим образом:
Наворачиваем цангу на шпильку. Цанга имеет конус, такой же конус имеет и корпус. Держим рукой корпус за рукоятку, вращением за вороток , зажимаем цангу, а цанга в свою очередь зажимает шпильку. Затем вставляем штифт в корпус цангу и гайку. Теперь гайка, цанга и корпус работают как одно целое. Вращая за рукоятку корпуса, выворачиваем шпильку.

Состав: Конструктивный расчет приспособления, Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление для выворачивания шпилек

ДИПЛОМ БОРЕЦКИЙ\00.Введение.docx
ДИПЛОМ БОРЕЦКИЙ\1. Характеристика.docx
ДИПЛОМ БОРЕЦКИЙ\11.Техника безопасности и противопожарная безопасность.docx
ДИПЛОМ БОРЕЦКИЙ\12.Охрана окружающей среды.docx
ДИПЛОМ БОРЕЦКИЙ\13.Экономия энергоресурсов.docx
ДИПЛОМ БОРЕЦКИЙ\2.Существующая технология возделывания.docx
ДИПЛОМ БОРЕЦКИЙ\3.Научно-практический опыт возделывания.docx
ДИПЛОМ БОРЕЦКИЙ\5.Рачет вспашки.docx
\6. . .docx
ДИПЛОМ БОРЕЦКИЙ\8.Конструктивный расчет приспособления.docx
ДИПЛОМ БОРЕЦКИЙ\9-10.экономическая часть проекта.docx
ДИПЛОМ БОРЕЦКИЙ\~$Конструктивная часть.docx
ДИПЛОМ БОРЕЦКИЙ\Главный вид ГОТОВЫЙ.cdw
ДИПЛОМ БОРЕЦКИЙ\Деталировка ГОТОВАя.cdw
ДИПЛОМ БОРЕЦКИЙ\озимая ПШЕНИЦА.xlsx
ДИПЛОМ БОРЕЦКИЙ\Спецификация ГОТОВАЯ.cdw
ДИПЛОМ БОРЕЦКИЙ
ДИПЛОМ БОРЕЦКИЙ\7.Конструктивная часть.docx
