Приспособление для вывёртывания шпилек

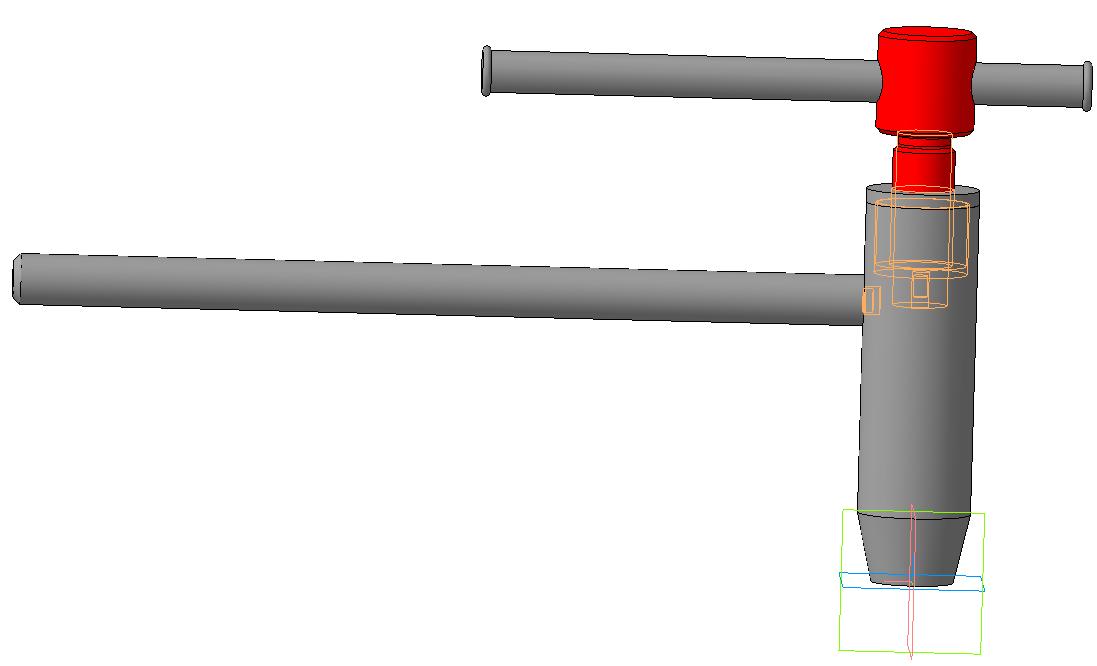

В корпусе размещена цанга, разделённая на четыре сектора. На рабочей поверхности которой нарезаны зубцы для надёжной фиксации шпильки. Цанга соединена с воротком, который в свою очередь через гайку ввинчивается в корпус. При вращении воротка цанга опускается и скользя по внутреннему конусу корпуса охватывает шпильку. После этого дополнительной рукояткой производится её вывинчивание.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Сборка.a3d
Цанга.m3d
Ручка.m3d
Ручка воротка.m3d
Корпус.m3d
Гайка.m3d
Вороток.m3d
