Дипломный проект на тему "Проект городской СТО на 10 постов с модернизацией ножничного подъемника"
Проект СТО м. Донецька на 10 постів з розробкою гідравлічного підйомника
Макеевка, 2006

В данном дипломном проекте выполнен технологический расчет технической службы городской СТО на 10 постов, подобрано технологическое оборудование, определено количество рабочих, определена производственная программа. По результатам, выполнена технологическая планировка СТО и производственного корпуса.
В конструкторской части произведен расчет элементов механического привода ножничного подъемника (винтовой передачи, червячного редуктора).
Разделы охраны труда, гражданской обороны, технологии механической обработки детали, экономический раздел.

Технічна характеристика
1. Тип - напольний ножнічной конструкції.
2. Вантажопідйомність т, 3.
3. Максимальна висота підйому несучої рами мм,1800.
4.Час підйому с, 30
5. Марки легковых піднімаемих автомобілів ВАЗ, АЗЛК, ZAZ-DEAWOO, ГАЗ.
6. Маса 2,8 т.


Сообщить о проблеме
Автор
user-avatar Dmitrij-V-P
Дата
12.03.2015
Язык
Украинский
Состав

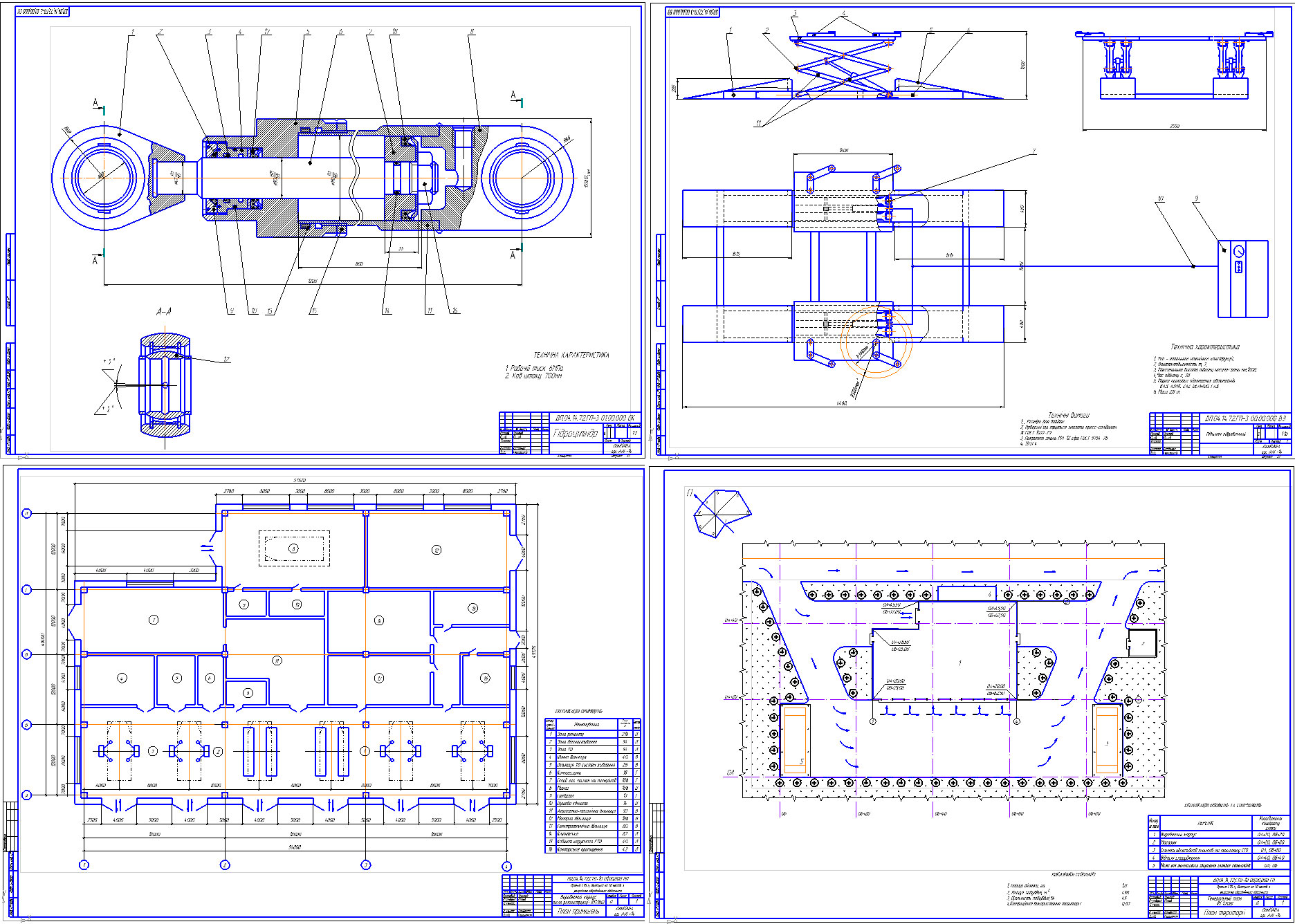

пояснительная записка, 10 листов формата А1: 1.Генплан СТО 2.План помещений главного производственног корпуса до реконструкции. 3. План помещений главного производственного корпуса после реконструкции. 4. План оборудования ремонтного участвка. 5. Общий вид стенда. 7.Червячный редуктор. 8. Деталировка. 9. Экономика. Технико – экономические показатели проекта. 10. Технология.
Софт
КОМПАС-3D 11 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-КЭ-005.cdw КЭ-005.cdw
      • icon-КЭ-020.cdw КЭ-020.cdw
      • icon-МК-1.cdw МК-1.cdw
      • icon-ОК-005-1.cdw ОК-005-1.cdw
      • icon-ОК-005-2.cdw ОК-005-2.cdw
      • icon-ОК-020.cdw ОК-020.cdw
      • icon-Титульній лист.cdw Титульній лист.cdw
      • icon-Ведомость оборудования.cdw Ведомость оборудования.cdw
      • icon-Гидроцилиндр.spw Гидроцилиндр.spw
      • icon-Лист 1 - Генплан.cdw Лист 1 - Генплан.cdw
      • icon-Лист 2 - ГПК до реконструкции.cdw Лист 2 - ГПК до реконструкции.cdw
      • icon-Лист 3 - ГПК после ререконструкции.cdw Лист 3 - ГПК после ререконструкции.cdw
      • icon-Лист 4 - Зона ремонта.cdw Лист 4 - Зона ремонта.cdw
      • icon-Лист 5 - Общий вид стенда.cdw Лист 5 - Общий вид стенда.cdw
      • icon-Лист 6 - Гидроцилиндр.cdw Лист 6 - Гидроцилиндр.cdw
      • icon-Лист 7 - Крышка А2.cdw Лист 7 - Крышка А2.cdw
      • icon-Лист 7 - Крышка задняя А2.cdw Лист 7 - Крышка задняя А2.cdw
      • icon-Лист 8 - Втулка-А3.cdw Лист 8 - Втулка-А3.cdw
      • icon-Лист 8 - Гильза А4.cdw Лист 8 - Гильза А4.cdw
      • icon-Лист 8 - Поршень А4.cdw Лист 8 - Поршень А4.cdw
      • icon-Лист 8 - Провушина- А2.cdw Лист 8 - Провушина- А2.cdw
      • icon-Лист 9 - Наладка токарная-2.cdw Лист 9 - Наладка токарная-2.cdw
      • icon-Лист 9 - Наладка токарная.cdw Лист 9 - Наладка токарная.cdw
      • icon-Лист 9 - Наладка шлифовальная.cdw Лист 9 - Наладка шлифовальная.cdw
      • icon-Лист 9 - Шток А3.cdw Лист 9 - Шток А3.cdw
      • icon-Лист 10 - Экономика.cdw Лист 10 - Экономика.cdw
      • icon-Лист 11 - техкарта.cdw Лист 11 - техкарта.cdw
      • icon-Стенд.spw Стенд.spw
    • icon-Пояснительная записка.doc Пояснительная записка.doc
    • icon-РЕФЕРАТ і зміст.doc РЕФЕРАТ і зміст.doc
    • icon-РЕЦЕНЗИЯ.doc РЕЦЕНЗИЯ.doc
    • icon-Титул.doc Титул.doc
    • icon-задание на ДП.doc задание на ДП.doc
    • icon-титульний лист ДП.doc титульний лист ДП.doc
