Проект отделения по ремонту двигателей с разработкой приспособления для сборки и разборки головки блоков цилиндров

Казанский государственный аграрный университет
Кафедра технического сервиса
Дипломный проект на тему: "«Проект отделения по ремонту двигателей в ООО «Пестречинская продовольственная корпорация» Пестречинского района РТ с разработкой приспособления для сборки и разборки головки блоков цилиндров»"
Казань 2015

Дипломный проект состоит из пояснительной записки на 119 листах машинописного текста и графической части на 9 листах формата А1.
Записка состоит из введения, шести разделов, выводов и включает 7 рисунков, 28 таблиц, 1 приложение. Список использованной литературы содержит 21 наименование.
Предметом исследования дипломного проекта является необходимость реконструкции отделения по ремонту автотракторных двигателей ремонтной мастерской ООО «Пестречинская продовольственная корпорация» Пестречинского района Республики Татарстан. В первой части проекта рассматривается хозяйственная деятельность предприятия. Второй раздел содержит технологические расчеты, необходимые для проектирования отделения по ремонту автотракторных двигателей, а также расчет параметров технологического процесса ремонта вала регулятора пускового двигателя ПД-10У.Третий раздел посвящен разработке конструкции приспособления для сборки и разборки головки блока цилиндров двигателей. Проведен анализ конструкций аналогичного оборудования. Приведены инженерные расчеты основных узлов конструкции, а также подбор необходимого пневматического оборудования. В четвертом разделе приведены мероприятия по безопасности жизнедеятельности, в шестом - по экологической безопасности. Работа завершается технико-экономической оценкой проекта отделения и конструкции.
Техническая характеристика разработанного стенда:
Тип стенда универсальный, поворотный
Привод пневматический
Давление воздуха, МПа 0,63
Габаритные размеры, мм 1070х640х1272
Масса, кг 69,44
Требуемое усилие, кН 10,5
Ход штока, мм 110

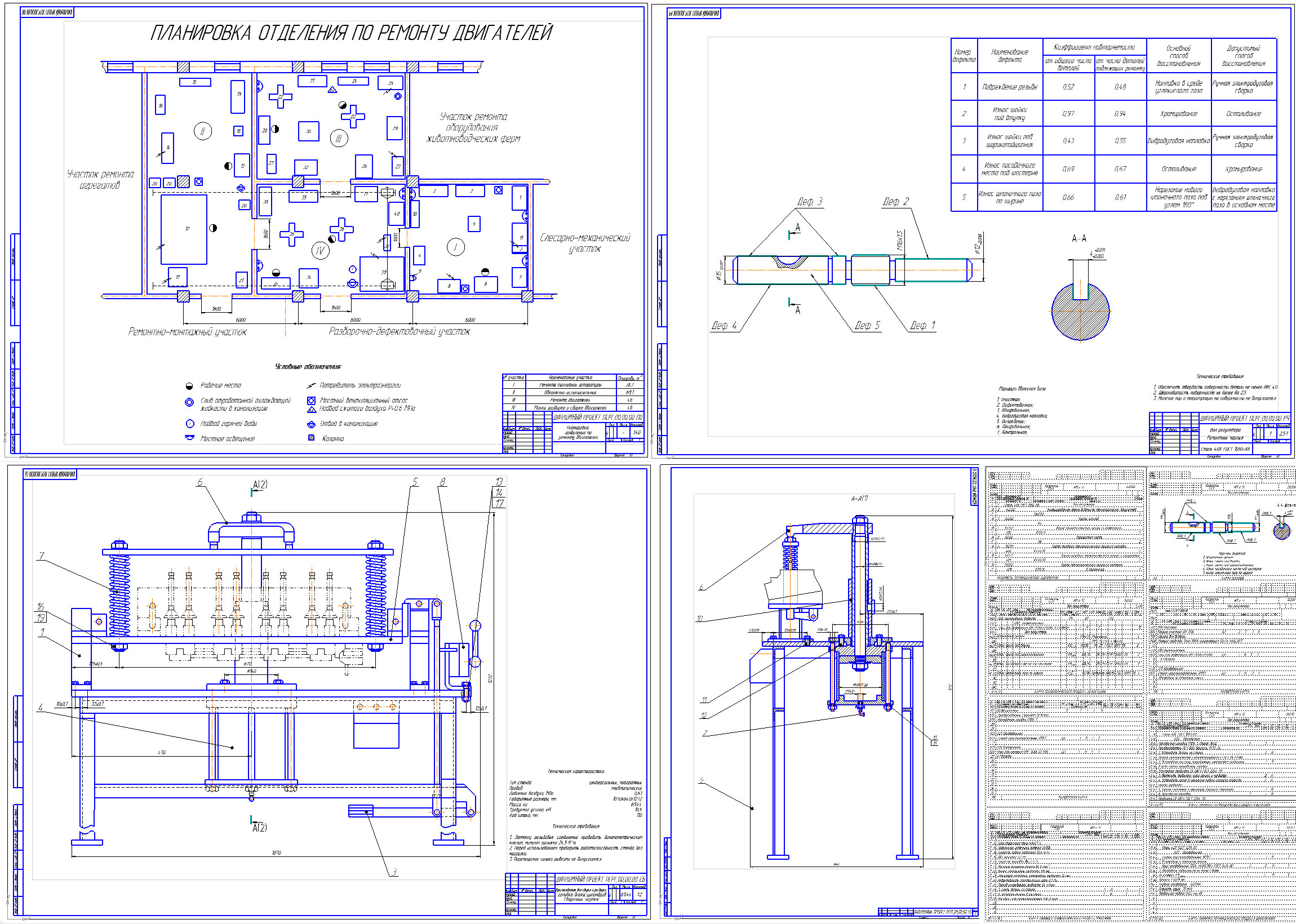

Проект содержит 9 листов формата А1 (технико-экономические показатели, график ремонтного цикла, план отделения по ремонту двигателей, ремонтный чертеж, технокарту на восстановление вала, вид общий стенда (2 листа), деталировка стенда, технико-экономическое обоснование проекта и конструкции), 119 страниц пояснительной записки.

Состав: Технико-экономические показатели - 1 лист, График рем. цикла - 1 лист, План отделения - 1 лист, Ремонтный чертеж - 1 лист, Технокарты - 1 лист, Стенд (ВО) - 2 листа, Деталировка (крышка, дно, вилка, основание, поршень, шток), Технико-экономические показатели - 1 лист, спецификация к ВО, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проект отделения по ремонту двигателей с разработкой приспособления для сборки и разборки головки блоков цилиндров

Просмотр файлов
Графическая часть/
Графическая часть/1/
Графическая часть/1/Анализ ТЭ показателей.cdw
Графическая часть/2/
Графическая часть/2/Вал (ремонтный чертеж).cdw
Графическая часть/2/График ремонтного цикла.cdw
Графическая часть/2/Отделение по ремонту двигателей.cdw
Графическая часть/2/Технокарта наплавки.cdw
Графическая часть/3/
Графическая часть/3/Вилка.cdw
Графическая часть/3/ВО_1.cdw
Графическая часть/3/ВО_2.cdw
Графическая часть/3/Дно.cdw
Графическая часть/3/Крышка.cdw
Графическая часть/3/Основание.cdw
Графическая часть/3/Поршень.cdw
Графическая часть/3/Спецификация ВО.spw
Графическая часть/3/Шток.cdw
Графическая часть/6/
Графическая часть/6/Показатели.cdw
Текстовая часть/
Текстовая часть/0.0 Аннотация.doc
Текстовая часть/0.2 Оглавление.doc
Текстовая часть/0.3 Введение.doc
Текстовая часть/1.0 часть 1.docx
Текстовая часть/10.0 Приложение.docx
Текстовая часть/11.0 Титульный для спецификации.doc
Текстовая часть/12.0 Доклад.doc
Текстовая часть/2.0 часть 2.doc
Текстовая часть/3.0 часть 3.docx
Текстовая часть/4.0 часть 4.doc
Текстовая часть/5.0 часть 5.docx
Текстовая часть/6.0 часть 6.docx
Текстовая часть/7.0 Выводы и предложения производству.doc
Текстовая часть/8.0 Список использованной литературы.doc
Текстовая часть/9.0 Титульный для приложений.docx
Текстовая часть/Технокарта контроля вала регулятора.cdw
