Проект реконструкции шиномонтажного участка «МУП Автоколонна №1310» с разработкой стенда для проверки герметичности колес

Рязанский Государственный агротехнологический университет имени проф. П.А. Костычева
Кафедра автомобилей и тракторов
Дипломный проект на тему: "Проект реконструкции шиномонтажного участка «МУП Автоколонна №1310» с разработкой стенда для проверки герметичности колес."
Рязань 2011г.

В дипломном проекте представлен анализ производственно – хозяйственной деятельности МУП «Рязанская автоколонна №1310», проведен технологический расчет парка одиночных автобусов, предложена конструкция модернизированного стенда для определения герметичности колес и определен экономический эффект от его внедрения. С учетом существующей организации охраны труда на шиномонтажном участке, выполнен расчет и определены основные параметры искусственного освещения помещения, а также разработаны мероприятия по организации принудительной вентиляции участка.

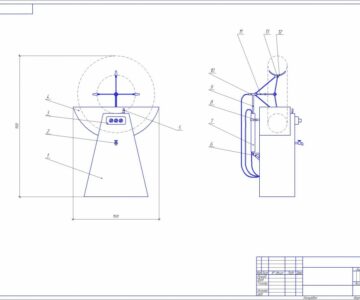

С целью расширения диапазона размеров проверяемых колес и сокращения доли ручного труда была проведена модернизация существующего стенда, заключающаяся в разработке конструкции поворотной платформы, включающей в себе устройство для фиксации проверяемого колеса и позволяющей производить его переворот для закрепления к крепежной планке, что позволит значительно увеличить уровень механизации выполняемых работ и заметно снизить время нахождения автобусов в ремонтной зоне шиномонтажного участка. Также была усовершенствована конструкции крепежной планки с целью закрепления различных по размеру дисков колес, что позволяет использовать стенд в коммерческих целях.

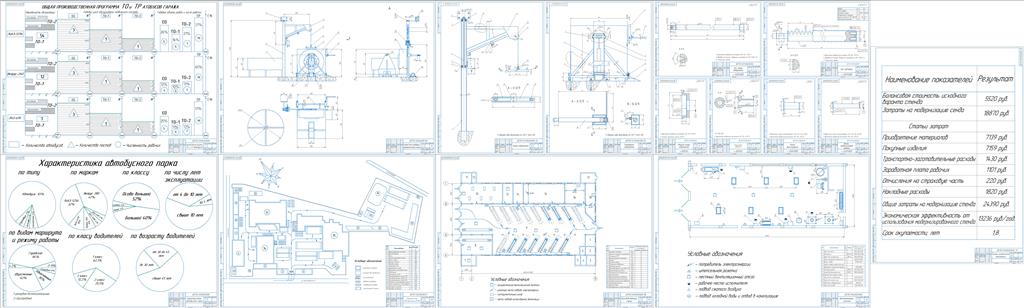

Дипломный проект содержит расчетно – пояснительную записку и 9 листов графической части формата А1. Пояснительная записка состоит из введения, пяти частей, заключения, списка литературы и приложений. Работа изложена на 96 страницах, содержит 27 таблиц, 13 рисунков. Список литературы включает 23 наименования.

СОДЕРЖАНИЕ.

Стр.
Введение 7
1. Характеристика МУП «Рязанская Автоколонна №1310» 8
1.1. Общая характеристика 8
1.2. Характеристика гаража автоколонны 9
1.3. Организация технического обслуживания и ремонта автобусов
в гараже автоколонны 12
1.4. Обоснование необходимости совершенствования процесса
организации работ, проводимых в шиномонтажном участке
гаража автоколонны 15
2. Расчетно – технологическая часть 18
2.1. Исходные данные для расчета 18
2.2. Корректирование нормативов ресурсного пробега (или пробега
до капитального ремонта) и периодичности ТО подвижного состава 19
2.3. Расчет коэффициента технической готовности 21
2.4. Расчет годовых пробегов подвижного состава и
производственная программа ТО 23
2.5. Корректирование нормативных трудоемкостей ЕО, ТО и ТР 25
2.6. Расчет годовых объемов работ ЕО, ТО и ТР 26
2.7. Распределение годовых объемов работ ЕО, ТО и ТР по их видам 27
2.8. Расчет численности производственных рабочих 30
2.9. Расчет численности вспомогательных рабочих 33
2.10. Расчет количества механизированных постов ЕОс для
мойки подвижного состава 34
2.11. Расчет количества постов ЕО, ТО, ТР и диагностики 35
2.12. Расчет площадей зон ЕО, ТО и ТР 36
2.13. Расчет площадей производственных участков 37
2.14. Расчет площади складов 38
2.15. Площадь вспомогательных и технических помещений 41
2.16. Общая производственно – складская площадь 42
3. Конструкторская часть 44
3.1 Анализ существующего устройства для определения
герметичности бескамерных колес 44
3.2. Обоснование необходимости разработки конструкции стенда
для проверки герметичности колес 47
3.3. Разработка конструкции стенда для проверки герметичности колес48
3.4. Расчет основных параметров гидроцилиндра привода
поворотной платформы стенда 50
3.4.1. Определение необходимого усилия штока гидроцилиндра 50
3.4.2. Расчет и выбор основных параметров
гидрооборудования проектируемого стенда 53
3.4.3. Расчет и выбор гидроцилиндра 56
3.4.4. Выбор направляющей и регулирующей аппаратуры 59
3.5. Определение основных геометрических параметров стенда 61
3.6. Расчет на прочность и определение основных
геометрических параметров подъемного механизма 64
3.6.1. Построение эпюр сил и моментов, действующих на основные
элементы подъемного механизма 64
3.6.2. Определение геометрических параметров поворотной опоры и
стрелы подъемного механизма 67
3.6.3. Расчет на прочность и подбор диаметра троса 69
3.6.4. Расчет на прочность оси поворотной платформы и выбор
корпуса подшипниковой опоры 71
4. Безопасность жизнедеятельности 74
4.1. Организационно – правовые основы труда на предприятии 74
4.2. Анализ вредных и опасных производственных факторов, присутствующих в шиномонтажном участке 76
4.3 Техника безопасности при выполнении работ на участке 78
4.4. Расчет освещения шиномонтажного участка 80
4.5 Расчет вентиляции 82
5. Расчет экономической эффективности от применения стенда
для определения герметичности колес 87
5.1. Расчет стоимости стенда 87
5.2. Оценка эффективности от использования
модернизируемого стенда 92
Заключение 94
Литература 96
Приложения 97
