Разработка шиномонтажного участка с разработкой стенда

МАМИ Кафедра "А и ТТС"
Дипломный проект по дисциплине: "Сервис транспортных и технологических машин и оборудования"
На тему: Проектирование шиномонтажного участка с разработкой стенда
Москва 2012

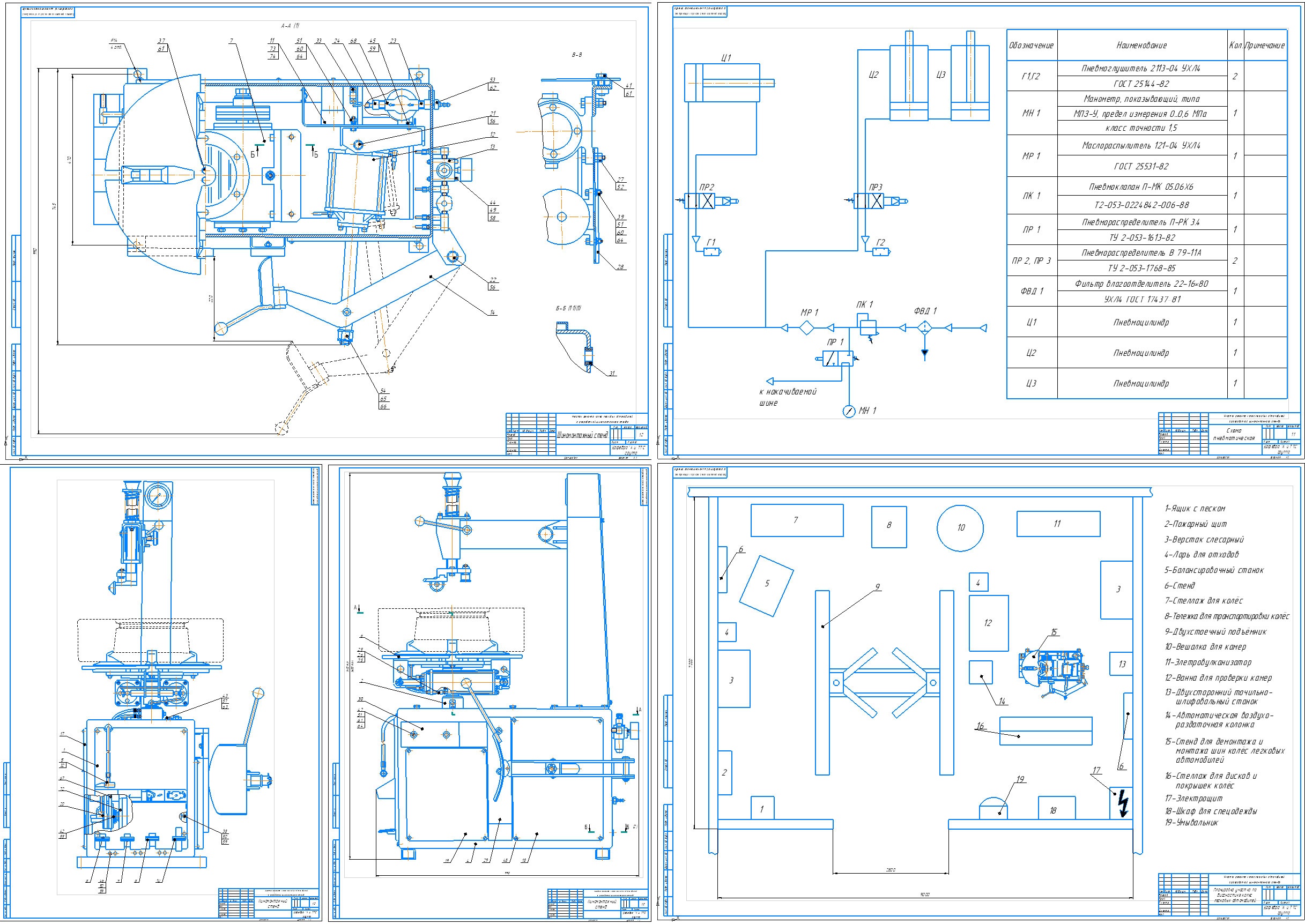

В данном проекте разрабатывается шиномонтажный стенд для участка шиномонтажа СТО. Произведен подбор аналогов и выбор стенда (1 лист в записке, без указания каких либо характеристик и чертежей. В анотации сказано "Основываясь на российском аналоге стенде модели Ш514 "). Расчет всех конструкций стенда. Часть БЖД и расчет экономических показателей на разработку стенда в условиях СТО.

Из условий работы стенда и технических характеристик аналогов, число оборотов патрона равным 8 об./мин. На стенде установлен двигатель мощностью 0,75 кВт и номинальным числом оборотов n= 1000 об./мин. Крутящий момент с вала электродвигателя на первичный вал редуктора осуществляется клиноременной передачей с передаточным числом i=70:120=0,58.

Содержание
Аннотация 3
Введение 6
Раздел 1. Конструкторский 8
Анализ существующих конструкций 9
Стенд для демонтажа пневматических шин 10
Описание конструкции 14
Технология проведения работ 18
Расчет редуктора 24
Расчет на прочность червячной пары 31
Раздел 2. Технологический 33
Описание сборки пневмоцилиндра 34
Расчет момента затяжки 35
Принцип работы гайковерта 41
Раздел 3. Безопасность конструкции 42
Расчет защитного заземления 43
Расчет искусственного освещения 49
Расчёт освещенности 52
Раздел 4. Организационно-экономический 54
Назначение и технические данные конструкции узла 55
Обобщенный показатель технического уровня 58
Определение состава, нормативной трудоемкости и продолжительности ОКР 62
Расчёт себестоимости проектируемого изделия при промышленном производстве 67
Определение затрат на покупные комплектующие детали и изделия 70
Расчёт заработной платы исполнителей разработки и изготовления опытных образцов 80
Определение экономического эффекта от мероприятия по повышению надёжности узла 85
Определение себестоимости узла повышенной надёжности 86
Список использованных источников 92
