Конкурс асов 3D-моделирования

«Проектирование автомойки для легковых автомобилей в Октябрьском округе г. Архангельска.»

«Калужский колледж информационных технологий и управления»
отделение Автосервис ККИТиУ
Дипломный проект по дисциплине: «Техническое обслуживание автомобилей». на тему «Проектирование автомойки для легковых автомобилей в Октябрьском округе г. Архангельска.» 2017

В данной выпускной квалификационной работе была спроектирована автомойка на 2 поста в городе Архангельске. Был выбран вид ручной бесконтактной мойки, поскольку она является менее затратной и обеспечивает хорошую пропускную способность.
Выполнены технологические, энергетические и экономические расчеты. Подобрано все необходимое оборудование и расходные материалы, так же выполнена подборка здания автомойки. Рассчитана потребность в электроэнергии. Подобраны мероприятия по безопасным методам работы, противопожарные мероприятия и мероприятия по защите окружающей среды.
Составлен перечень услуг, которые будут оказываться на автомойке.
Так же было подобрано все необходимое оборудование и материалы.
По данным расчетов при затратах в 2655546 руб. срок окупаемости составит три года, а рентабельность прибыли составит 30,66%.
Оглавление
ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ 7
ВВЕДЕНИЕ 8
1. КРАТКАЯ ХАРАКТЕРИСТИКА БУДУЩЕГО ПРЕДПРИЯТИЯ 11
1.1 Место расположение и краткая характеристика 11
1.3 Характеристика проектируемой СТО 12
1.4 Анализ оказываемых автомоечных услуг в г. Архангельске 14
2. АНАЛИЗ ОРГАНИЗАЦИИ И ТЕХНОЛОГИИ УБОРОЧНО – МОЕЧНЫХ РАБОТ 15
2.1 Характеристика участка уборочно-моечных работ 15
2.2 Анализ моечного оборудования 16
2.3 Виды моек автомобиля 22
2.3.1 Бесконтактная мойка самообслуживания 22
2.3.2 Мойка без воды 23
2.4 Виды уборочно-моечных работ 25
3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС АВТОМОЙКИ 33
3.1 Особенности и характер загрязнения 33
3.2 Технологический процесс мойки автомобиля 34
3.3 Мойка кузова и двигателя автомобиля 36
3.4 Влажная обработка 37
3.5 Технологический процесс мойки автомобиля моющими средствами 39
3.6 Удаление ржавчины 40
3.7 Окончание влажной обработки 40
3.8 Сухая обработка автомобиля 41
3.9 Обработка двигателя 41
3.10 Финальная обработка двигателя и двигательного отсека 41
3.11 Обработка салона чистящими средствами 42
3.12. Внешняя обработка автомобиля 46
3.13. Обработка лаковой поверхности 46
3.14. Анализ лаковой поверхности 48
3.15. Схема обеспечения водой автомойки 51
4. ПОДБОР ОБОРУДОВАНИЯ ДЛЯ АВТОМОЙКИ 54
4.1 Выбор установки для очистки воды Арос-2 54
4.2.Выбор аппарата высокого давления 56
4.3 Пенокомплект Kew 58
4.4 Выбор пылесоса для уборки салона 59
4.4 Выбор парогенератора 61
4.5 Выбор кран-балки потолочной 62
4.6 Выбор обогревателя 63
4.7 Перечень оборудования 64
5. РАСЧЕТ ПОСТОВ МОЙКИ АВТОМОБИЛЕЙ 65
5.1 Исходные данные 65
5.2 Расчет количества постов 65
5.3 Расчет персонала станции 67
5.4 Расчет производственных площадей 68
5.5 Расчет размеров песколовки 69
5.6 Расчет электроэнергии 71
6. ВЫБОР ЗДАНИЯ АВТОМОЙКИ 72
7. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА 75
7.1 Анализ условий труда при мойке автомобилей 75
7.2 Меры по обеспечению безопасных и здоровых условий труда 78
7.3 Меры по обеспечению устойчивости работы объекта в условиях ЧС 82
7.4 Техника безопасности при мойке автомобиля 86
7.4.1 Общие требования безопасности 86
7.4.2 Требования безопасности перед началом мойки 87
7.4.3 Требования безопасности во время работы 88
7.4.4 Требования безопасности в аварийных ситуациях 89
7.4.5 Требования безопасности по окончанию работ 89
7.4.6 Оказание первой помощи 89
7.4.7 Меры по охране окружающей среды 90
8. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 92
8.1 Экономическое обоснование проекта 92
8.2 Стоимость всего оборудования 92
8.3 Капитальные вложения 94
8.4 Расчет себестоимости проверки автомобиля при инструментальном контроле 94
8.5 Материальные расходы 94
8.5.1 Затраты на эксплуатацию и поддержание в технически исправном состоянии оборудования, систем освещения 95
8.5.2 Затраты на заработную плату с отчислениями 95
8.5.3 Затраты на амортизацию 97
8.6 Планирование прибыли автомойки 98
8.7 Основные технико-экономические показатели мойки автомобилей 101
ЗАКЛЮЧЕНИЕ 103
СПИСОК ЛИТЕРАТУРЫ 104

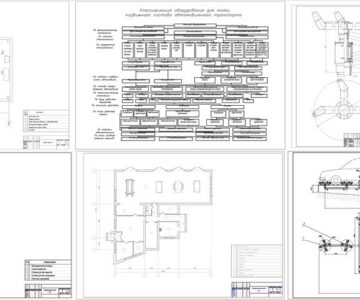

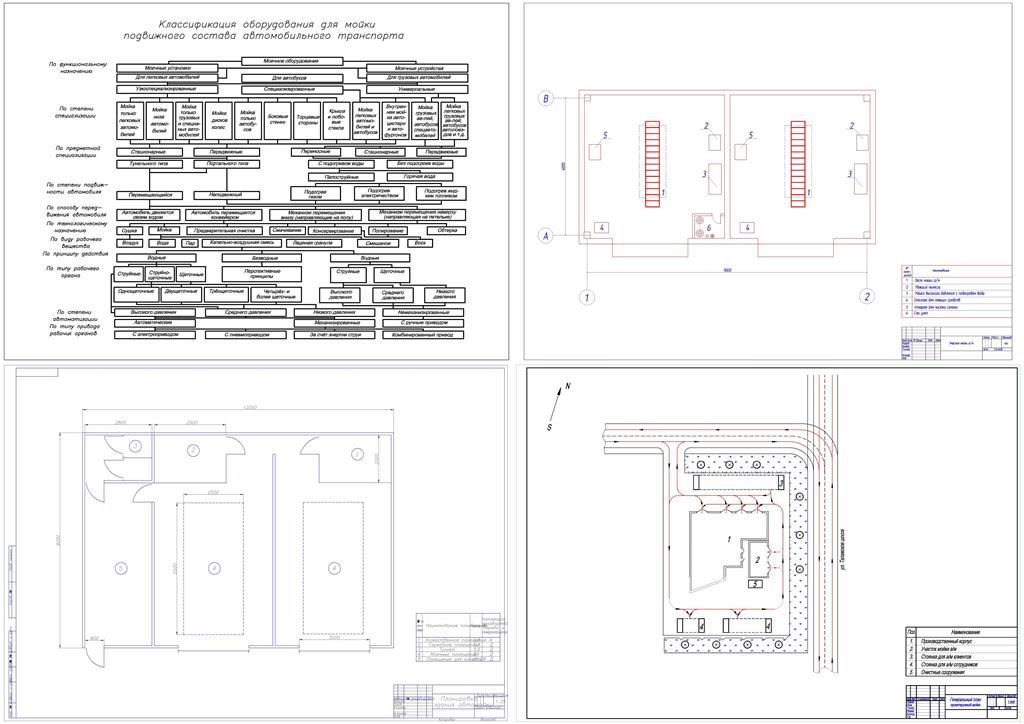

Состав: Выпускная квалификационная работа включает: пояснительная записка объемом 121 страницу, содержит 39 рисунков 14 таблиц, 25 использованных источников, графическую часть на 4 листах формата А1, и 3 на листах А4. Состав графической части: Участок автомойки, генплан, планы мойки, классификация оборудования для мойки, Технологическая схема очистки воды, Технология химической чистки Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / «Проектирование автомойки для легковых автомобилей в Октябрьском округе г. Архангельска.»

Участок автомойки.dwg
Moyka_Diplomnaya_rabota_19.docx
Planirovka_bez_oborudovania1.dwg
planirovka1.dwg
Ген план.dwg
Классификация оборудования для мойки под..dwg
Технологическая схема очистки воды.doc
Технология химической чистки.doc
