Проектировочный расчет автомобиля ГАЗ-66 (Раздаточная коробка)

Национальный Исследовательский Иркутский государственный технический университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Основы проектирования и расчета ТиТТМО"
На тему: "Проектировочный расчет автомобиля ГАЗ-66"
Иркутск 2014

Исходные данные
1 Модель автомобиля ГАЗ-66
2 Полная масса, (кг) 5800
3 Модель двигателя ЗМЗ- 53
4 Колея В, (мм) 1800
5 Высота габарит. без нагрузки Н, (мм) 2440
6 Коэффициент аэродинамического сопротивления, Сх 0,8
7 Передаточное число коробки передач 6,55; 3,09; 1,71; 1,00
8 Передаточное число раздаточной коробки 1,98; 1,00
9 Передаточное число главной передачи 6,83
10 Размер шин 12,00 х 18
11 r статический, (м) 0,505
12 Узел для расчета Раздаточная коробка

Содержание:
1. Построение внешней скоростной характеристики автомобильного двигателя ЗМЗ-53
2. Тяговый баланс автомобиля
3. Динамический фактор автомобиля
4. Характеристика ускорений автомобиля
5. Характеристика времени и пути разгона автомобиля
6. Мощностной баланс автомобиля
7. Топливно-экономическая характеристика автомобиля
8. Расчет раздаточной коробки

Исходные данные:
1. Модель автомобиля - ГАЗ-66
2. Полная масса, (кг) - 5800
3. Модель двигателя - ЗМЗ- 53
4. Колея В, (мм) - 1800
5. Высота габарит. без нагрузки Н, (мм) - 2440
6. Коэффициент аэродинамического сопротивления, Сх - 0,8
7. Передаточное число коробки передач - 6,55; 3,09; 1,71; 1,00
8. Передаточное число раздаточной коробки - 1,98; 1,00
9. Передаточное число главной передачи - 6,83
10. Размер шин - 12,00 х 18
11. r статический, (м) - 0,505
12. Узел для расчета - Раздаточная коробка

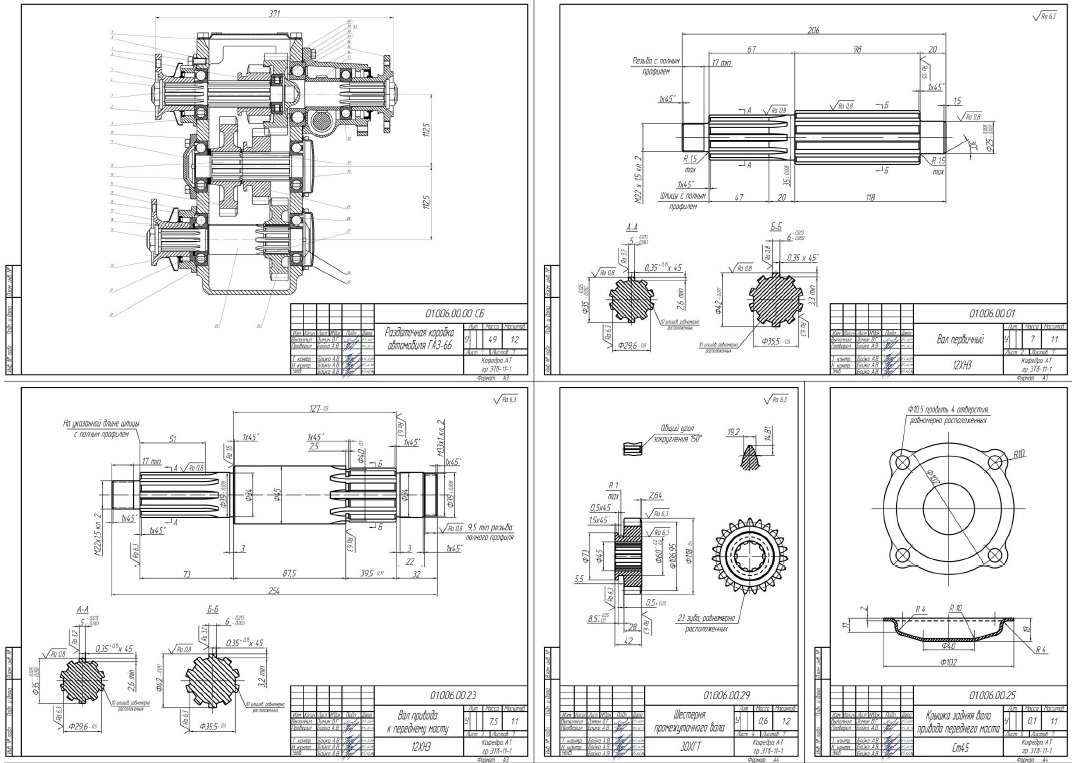

Состав: ПЗ, Раздаточная коробка (СБ), Деталировка (вал первичный, вал привода к переднему мосту, шестерня промежуточного вала, крышка задняя привода переднего моста), Спецификация. Язык документа

Софт: AutoCAD 2011

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектировочный расчет автомобиля ГАЗ-66 (Раздаточная коробка)

Просмотр файлов
Тяговый расчет ГАЗ-66, расчет РК\Раздаточная коробка ГАЗ-66.dwg
Тяговый расчет ГАЗ-66, расчет РК\Тяговый расчет ГАЗ-66.doc
Тяговый расчет ГАЗ-66, расчет РК\Тяговый расчет ГАЗ-66.pdf
Тяговый расчет ГАЗ-66, расчет РК
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2016-06-08 в 15:27 Ответить

Не открывается сборочный чертеж в Автокад

    2
    2016-06-08 в 15:53 Ответить

    Открывает, проверил. Скорее всего у Вас старая версия автокада. Правила сайте читайте, раздел проблемы с чертежами.

3
2018-06-01 в 17:43 Ответить

Не открывает чертеж, не в одной программе.

    4
    2018-06-01 в 18:22 Ответить

    точнее, какая ошибка, что пишет в чем открываете?
    Я проверил - все нормально.
