Расчет и проектирование подъемника - манипулятора канавный модели ПМК -3

Донбасская Национальная Академия Строительства и Архитектуры
Кафедра: Автомобили и автомобильное хозяйство
Курсовой проект по дисциплине "Основы расчета, проектирования и эксплуатации технологического оборудования"
На тему: "Расчет и проектирование подъемника - манипулятора канавный
модели ПМК -3"
Донецк 2015

Объёктом проектирования является привод подъёмника-манипулятора модели ПМК-3.Основной аналог комплект оборудования модели - РН 13/6. В данному курсовом проекте произведены проектные и проверочные расчёты основных деталей и узлов привода, а именно:
1)Расчет передачи винт-гайка;
2)Расчет цилиндрической зубчатой передачи;
3)Расчёт мощности двигателя механизма подъёма.
Курсовой проект содержит 4 листа формата А1, 3 листа формата А3, 2 листа А4 графической части, 23 страници пояснительной записки.

Технические характеристики:
1. Тип - Электромеханический, передвижной
2. Грузоподъёмность, кг, не более 3000
3. Высота подъема, мм - 740
4. Время подъема, с - 60
5. Привод подъёма:
- двигатель, тип - А4Х0ВУЗ
- мощность, кВт - 1,1
- частота вращения, мин-1 - 1000
-напряжение питания, В - 380
- напряжение управления, В - 24
6. Защита обслуживающего персонала от поражения электрическим током Защитно-отключающее устройство
ТУ 2-056-0224821-278-89
7. Установленная мощность, кВт - 1,1
8. Управление подъёмником - Дистанционное
9. Габаритные размеры, мм, не более
- длина, мм - 1180
- ширина, мм - 630
- высота, мм - 1035
9. Масса, кг, не более - 120

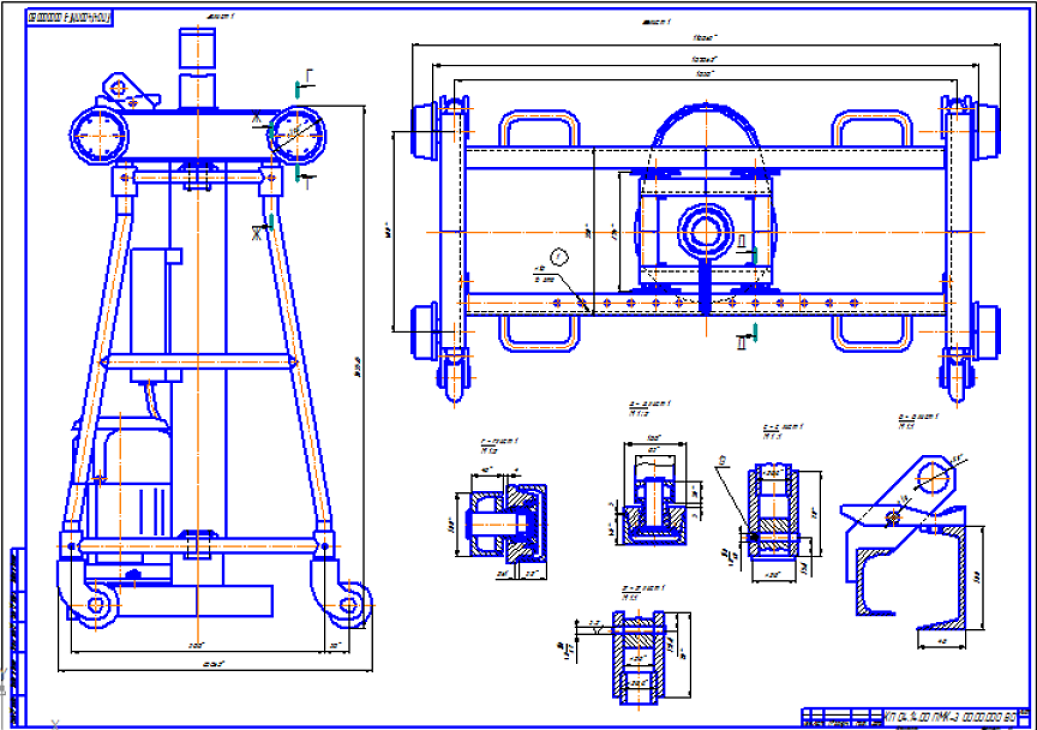

Состав: Подъёмник- манипулятор канавный(ВО),Механизм подъёма(СБ),Деталировка(винт,втулка,гайка,колесо зубчатое,шестерня),Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Расчет и проектирование подъемника - манипулятора канавный модели ПМК -3

Спецификация 2.spw
деталировка\Винт.cdw
деталировка\Втулка.cdw
деталировка\Гайка.cdw
деталировка\Колесо зубчатое.cdw
деталировка\Шестерня.cdw
Механизм подъема СБ л 1.cdw
Механизм подъема СБ л 2 .cdw
ПЗ .doc
СБ лист 1.cdw
СБ лист 2.cdw
Спецификация 1.spw
деталировка
